带十字凸台斜切面异形支撑基座结构

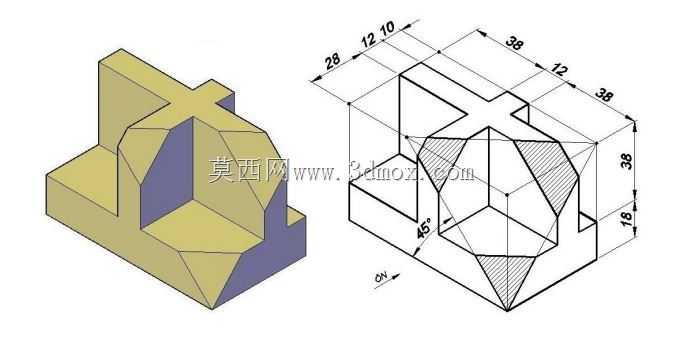

该异形支撑基座是工业装配领域常用的定位承载类零件，主要应用于小型自动化生产线的工位定位、工装夹具的承载底座、检测设备的工件承托等场景，能够在紧凑的安装空间内同时实现多方向的定位支撑与结构避让，适配多类需要异形安装面的工业装配需求。从实际用途来看，这类基座可以直接作为小型工装的主体承载结构，也可以作为大型设备内部的连接转接件，通过自身的异形结构匹配不同方向的安装接口，减少额外转接零件的使用，提升装配结构的紧凑性。在功能特性上，该基座采用一体化实心结构设计，主体承载区域做了加厚处理，能够承受垂直方向的恒定载荷与小幅侧向冲击力，十字形凸台结构可以实现X、Y两个方向的定位限位，避免安装在其上的工装或工件出现水平方向的滑移；侧面的45度斜切面既可以作为安装时的导向定位面，也能够避让相邻位置的运动部件，避免设备运行过程中出现结构干涉，底部的平整安装面可以保证基座与安装平台的充分贴合，提升整体安装的稳定性。从设计思路来看，该结构优先遵循功能优先的设计原则，首先根据实际安装空间的边界约束确定整体外轮廓尺寸，再根据承载需求确定主体壁厚，十字凸台的尺寸完全匹配对应工装的定位槽尺寸，斜切面的角度经过干涉校验确定，既保证足够的避让空间，又不会过度削减基座的结构强度，所有棱边均做了微小倒角处理，避免加工和装配过程中出现锐边划伤的问题。外形尺寸方面，该基座整体最大长度为38mm，最大宽度为38mm，总高度方向结合凸台与底部结构的尺寸形成阶梯式轮廓，十字凸台的突出尺寸分别为10mm、12mm，侧向延伸段长度为28mm，斜切面从距离底部18mm的位置开始做45度切削，所有尺寸均预留了常规机械加工的公差余量，安装边界上无突出的冗余结构，能够直接嵌入对应尺寸的安装工位，不需要额外做二次修配即可完成装配，适配常规的螺栓紧固安装方式，安装孔位可以根据实际使用需求在底部平整区域灵活设置，具备较强的场景适配性。
