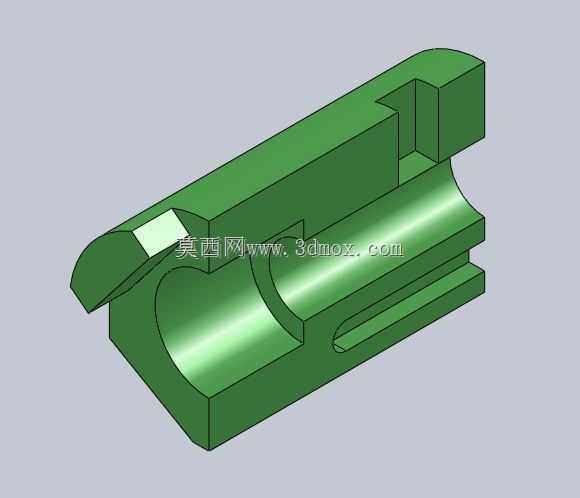

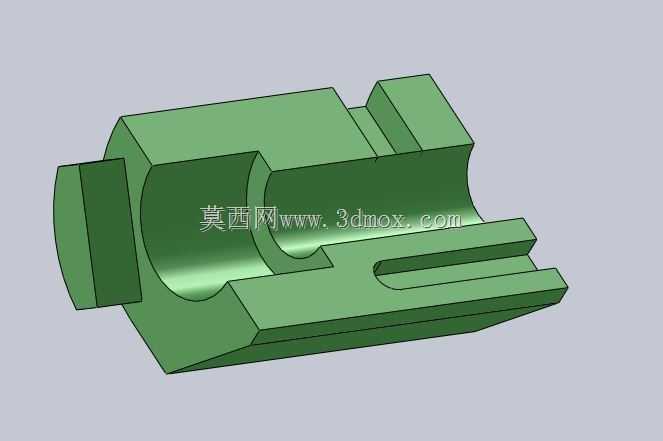

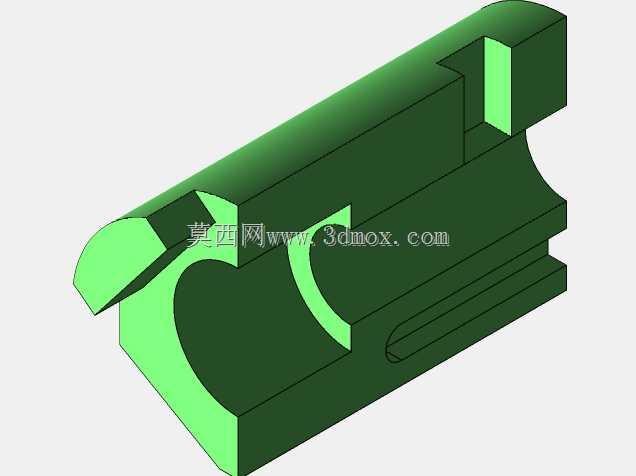

公制控制块机械结构三维建模

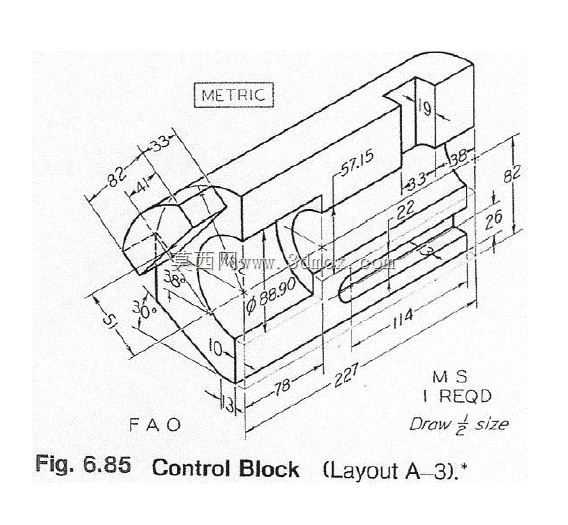

这款控制块是工业控制回路、工装夹具系统中常用的基础承载与功能集成构件，主要应用在自动化生产线的工位定位模块、小型机床的操作控制单元、检测设备的调节基座场景中，承担着安装固定功能元件、传导操作作用力、限定部件运动行程的核心作用，是保障小型机械控制动作精准传递的关键零件。从实际使用场景来看，这类控制块常被集成在手动操作的工装夹具上，用来安装触发式开关、调节顶杆、定位销等小型元件，操作人员通过扳动或按压控制块上的联动部件，即可实现夹具的夹紧松开、工位的切换锁定，也可作为小型气动回路的阀块安装基座，固定气路接头与手动换向元件，在小型装配工位、教学实训设备、非标定制工装中应用十分广泛。该零件的设计思路完全围绕功能集成与安装适配展开，整体采用一体式块体结构，避免了多零件拼接带来的装配误差与结构松动风险，主体轮廓为带圆弧过渡的直角块体，一端设计有半圆弧形的安装避让结构，能够适配直径88.90mm的圆形安装基面，保证与配套圆柱构件的贴合度，减少安装时的应力集中。块体上开设的长圆形滑槽是核心功能结构，用来容纳联动推杆，实现直线动作的传导，滑槽周边的凸台结构既提升了块体局部的结构强度，也为推杆的运动提供了导向支撑，避免推杆受力偏移出现卡滞。外形尺寸方面，该控制块总长度为227mm，主体宽度为82mm，总高度为82mm，安装基面的厚度为13mm，能够适配多数小型工装的安装空间，不会占用过多的工位布局面积；块体上标注的33mm、41mm、57.15mm、114mm等定位尺寸，分别对应不同功能元件的安装孔位、滑槽的起止位置、联动结构的行程边界，在实际安装时，可通过侧面19mm厚度的凸台结构实现与相邻构件的定位卡合，底部26mm高度的台阶结构能够嵌入工装基座的预留槽内，无需额外设计复杂的固定结构即可实现快速定位，降低装配难度。零件上30度、38度的斜角结构，一方面是为了避让周边运动部件的运动轨迹，避免动作过程中出现结构干涉，另一方面也能去除块体的锐边，防止操作人员在调试维护时被划伤，兼顾了结构安全性与使用便利性。整体结构没有冗余的设计，每一处尺寸与结构都对应实际的功能需求，既保证了足够的结构强度承受操作时的作用力，也尽可能控制了零件的整体重量，降低材料成本与安装负载。
