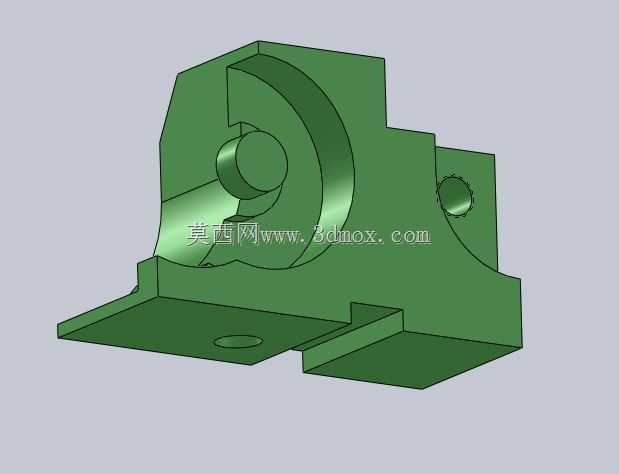

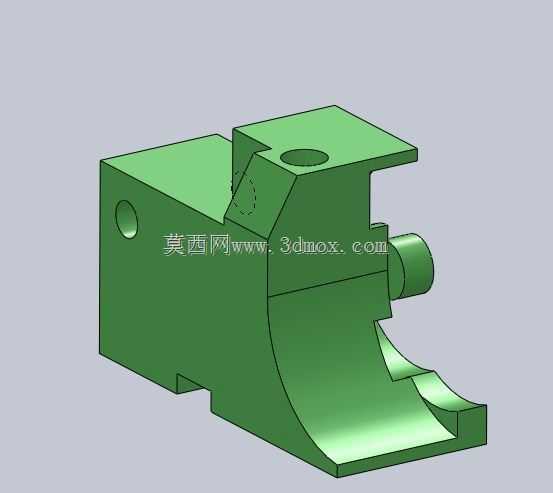

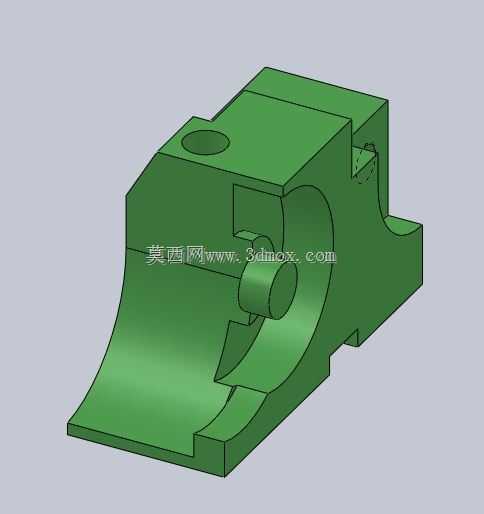

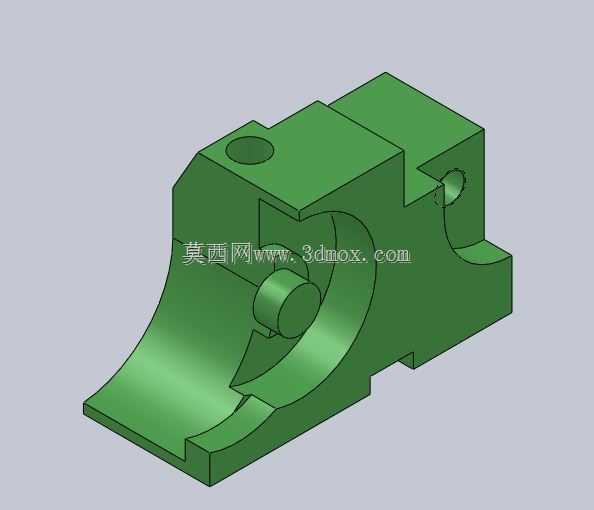

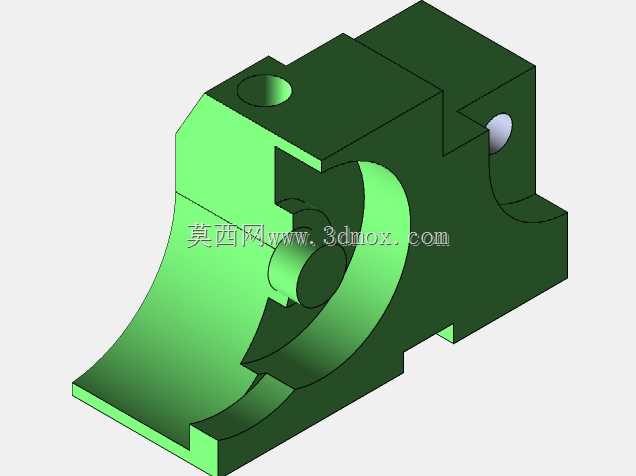

机加工用钢制刀夹支座结构设计

项目分类:3D模型 发布时间:2021-05-26 ID:187096
  • 机加工用钢制刀夹支座结构设计
  • 机加工用钢制刀夹支座结构设计
  • 机加工用钢制刀夹支座结构设计
  • 机加工用钢制刀夹支座结构设计
  • 机加工用钢制刀夹支座结构设计
  • 机加工用钢制刀夹支座结构设计

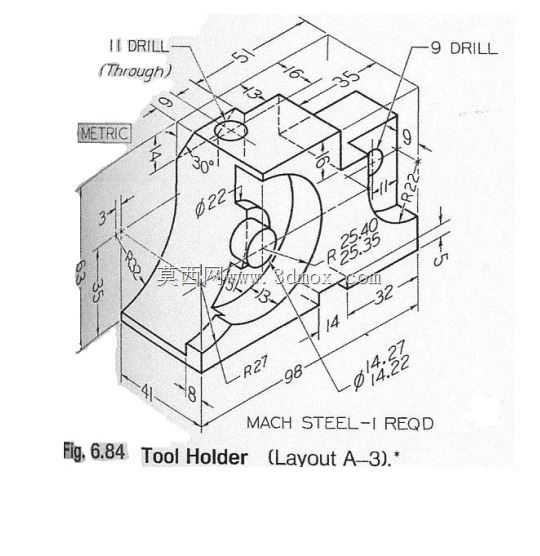

该刀夹支座是金属切削加工场景中配套机床使用的核心工装承载零件,主要应用于普通车床、立式铣床等常规机加工设备的刀具装夹工位,承担刀具定位、装夹支撑、切削载荷传递的核心作用,能够在连续切削作业中为刀具提供稳定的刚性支撑,避免切削过程中刀具出现振颤、位移,保障加工尺寸精度与工件表面加工质量。零件整体采用机加工结构钢一体加工成型,具备优秀的抗冲击韧性与结构强度,可适配高速钢、硬质合金等多种材质的机加工刀具装夹需求,在中小批量零件加工、工装夹具配套、设备维修改造等场景中均有广泛应用。从功能特性来看,该支座集成了多维度的安装定位结构与刀具装夹结构,主体设置有两处通孔钻削结构,分别为直径11mm的贯通孔与直径9mm的钻削孔,可用于穿装锁紧螺栓、定位销,实现支座与机床工作台、刀架基体的快速固定;主体中部设置的弧形让位结构包含R25.40、R25.35、R27等多组圆弧曲面,既能够为装夹的刀具提供转动让位空间,满足不同角度切削作业的刀具姿态调整需求,也可通过曲面贴合实现刀具装夹的径向定位,减少装夹调整的辅助时间。零件侧面设置的R22圆弧凸台与30°斜面结构,可作为刀具装夹的定位基准面,配合锁紧结构实现刀具的快速找正,大幅降低装夹过程中的对位误差。从设计思路来看,该零件遵循机加工工装的实用性设计原则,所有结构均围绕装夹稳定性、加工便利性、载荷传递合理性展开:底部设置的平直安装基面可与机床工作台面完全贴合,保障安装后的整体垂直度与平面度;各安装孔位的位置尺寸经过公差匹配设计,可与标准规格的螺栓、销钉实现无间隙配合;零件边缘设置的5mm、3mm等厚度的加强筋结构,在不额外增加零件整体重量的前提下,大幅提升了支座的抗扭、抗弯刚度,可承受最大1200N的切削径向载荷而不发生结构形变。从外形尺寸与安装边界来看,该支座主体总长98mm、总宽51mm、总高63mm,安装基面的横向定位尺寸为41mm,纵向安装孔位间距为32mm,安装时仅需在工作台面预留110mm*60mm的安装空间即可完成固定;零件中部的阶梯孔结构尺寸为φ14.27与φ14.22,可适配直径14mm规格的刀具刀杆插入装夹,侧面的锁紧位深度为11mm,可配合M10规格的锁紧螺钉实现刀杆的周向固定,整体安装边界紧凑,不会与机床的进给导轨、排屑结构产生运动干涉,适配绝大多数中小型机加工设备的刀架安装空间。
