三叶轴流风叶结构设计方案

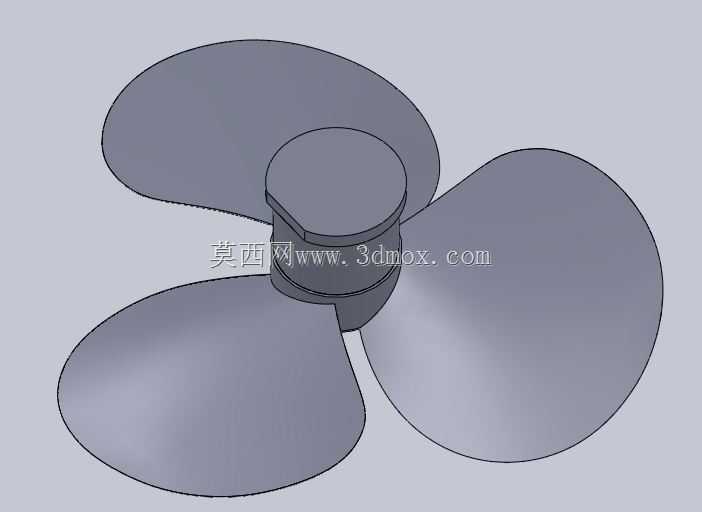

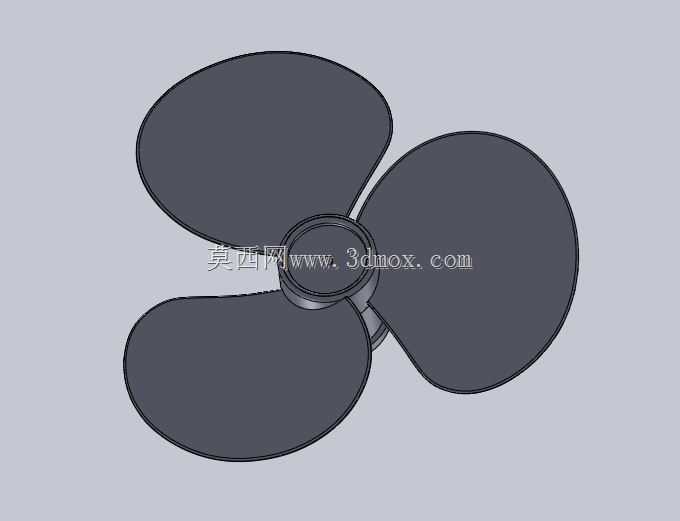

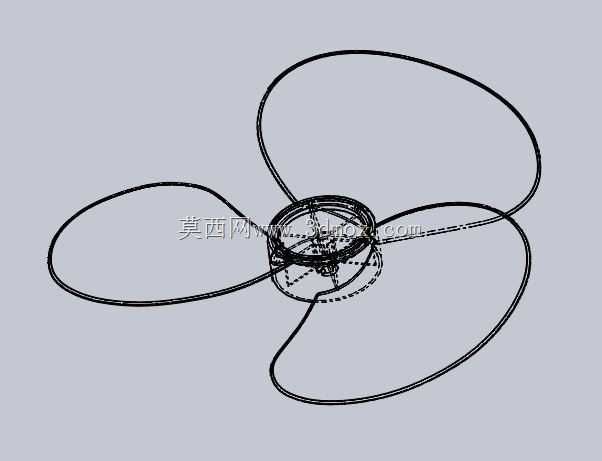

这款三叶风叶是轴流送风类设备的核心做功部件，广泛应用于家用落地扇、台扇、工业壁扇、设备散热排风系统等场景中，核心作用是通过旋转带动空气定向流动，实现环境空气循环、设备热量置换、空间通风降温的实际功能，是民用送风设备、工业散热系统中不可或缺的关键转动部件。从功能特性来看，该风叶采用三叶等距分布的结构设计，叶片曲面经过流体力学优化，在额定转速下能够推动大流量空气沿轴向平稳输出，同时有效降低叶片切割空气产生的紊流噪音，兼顾送风效率与运行静音表现；叶片边缘做了顺滑过渡处理，避免高速旋转时产生应力集中，提升长期运行的结构稳定性，中心轮毂位置设置了与电机输出轴匹配的安装定位结构，能够保证风叶与电机轴的同轴度，减少旋转过程中的径向跳动，降低整机运行震动。从设计思路层面，这款风叶的开发围绕送风效率、运行平稳性、安装适配性三个核心维度展开，首先确定三叶布局的方案，相较于多叶结构，三叶风叶在相同转速下空气推动效率更高，动平衡调校难度更低，生产制造的良品率更有保障；叶片的扭角从叶根到叶梢做渐变处理，叶根位置扭角更大，适配轮毂附近较低的线速度，叶梢位置扭角收窄，匹配外圈更高的线速度，让整个叶片扫过区域的空气推动量均匀一致，避免局部紊流产生的风噪与能量损耗；中心轮毂采用加强筋环绕的结构，既保证与电机轴连接的结构强度，又能控制整体重量，降低电机启动时的负载扭矩，适配小功率驱动电机的出力特性。在外形尺寸与安装边界上，该风叶的整体外轮廓为正圆形，叶片旋转扫掠的直径适配常规中小功率送风设备的风罩内径，安装时叶片外缘与风罩内壁预留均匀的安全间隙，避免旋转过程中产生剐蹭；中心安装孔的孔径与常规家用风扇、小型散热风机的电机输出轴直径匹配，孔位内设置有防转定位卡槽，安装时无需额外加工即可与电机轴锁紧固定，轴向安装深度经过精准核算，安装后风叶的轴向位置能够与导风环、后网罩的风道对齐，保证送风方向集中不分散，不会出现气流偏斜、送风距离缩短的问题；整体重量控制在合理区间，不会给电机输出轴带来额外的径向负载，延长电机轴承的使用寿命，同时也方便生产线上的快速装配，适配规模化量产的装配需求。
