带弧形支撑槽的立式支座结构练习件

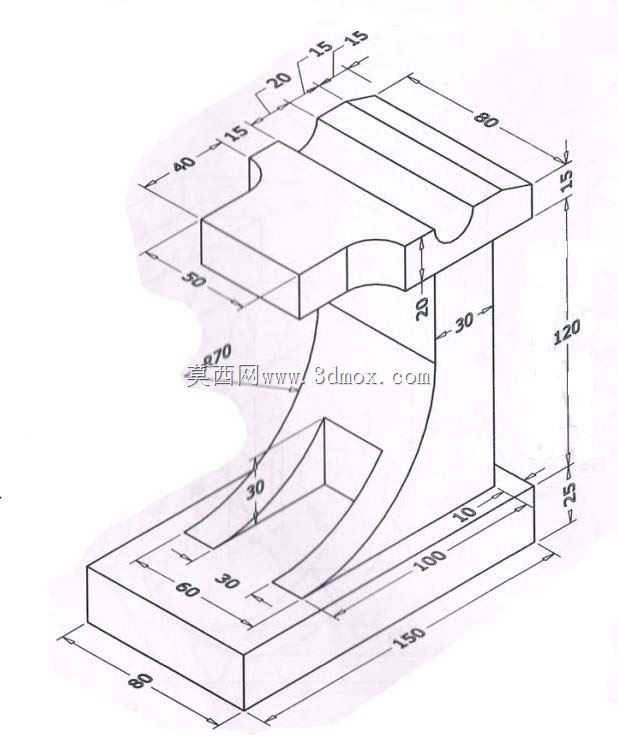

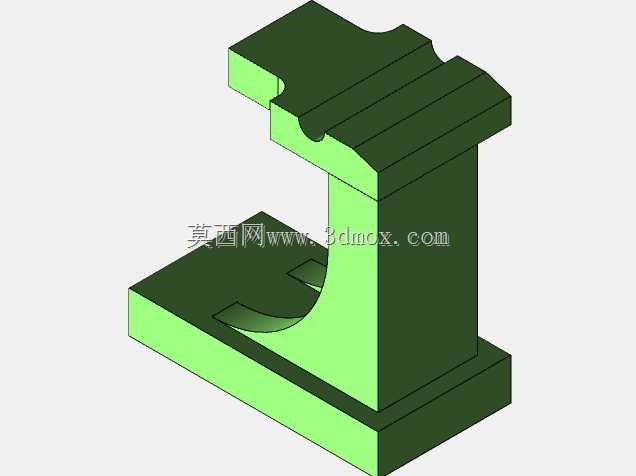

该结构件属于机械基础练习类的支撑支座零件，主要应用于机械基础教学实训、三维建模技能训练场景，也可作为小型工装的支撑基座原型使用，能够帮助初学者掌握带曲面过渡、多特征组合零件的建模逻辑，理解支撑类零件的受力结构设计思路。从实际用途来看，这类支座可作为小型检测工装、轻型工位载具的底部支撑结构，上方的开槽结构可用于嵌装定位条、导向块或者小型承载面板，中部的弧形支撑结构既可以降低零件整体重量，又能通过弧形曲面分散上方承载的竖向载荷，避免直角连接处出现应力集中的问题，底部的矩形底板则用于和安装基面完成固定，保证整体结构的放置稳定性。从设计思路来看，该零件采用上下分体式的功能分区设计，顶部的承载块设置了多道平行凹槽，凹槽的尺寸匹配常用的小型导向件安装宽度，承载块两侧的圆弧过渡设计，既可以去除锐边避免安装时剐蹭，也能优化顶部载荷向中部支撑结构的传递路径；中部的弧形支撑板采用大半径曲面过渡，同时在支撑板内侧设置了三角形的减重空腔，空腔边缘保留了均匀的壁厚，在保证结构刚性的前提下尽可能减少材料占用；底部的安装底板设置了足够的安装边界，底板边缘预留的凸台结构可以和安装基面的定位槽配合，快速完成安装对位。从外形尺寸与安装边界来看，零件整体总高120mm，底部安装底板的长宽尺寸为150mm、80mm，底板厚度25mm，安装时需要预留至少160mm*90mm的基面安装空间；中部弧形支撑的最窄处厚度30mm，弧形轮廓的半径为70mm，支撑结构和上下部分的连接处均采用圆角过渡，避免应力断裂；顶部承载块的总长度80mm、宽度50mm、厚度15mm，表面的三道凹槽宽度均为15mm，槽深20mm，相邻凹槽的间距为20mm，可匹配宽度15mm的标准导向条嵌装，承载块前端突出底板的长度为30mm，安装时需要在前端预留足够的操作空间用于安装上方搭载的功能件。整体结构的尺寸标注逻辑清晰，所有特征的定位尺寸均从安装基准面出发标注，符合机械加工的尺寸标注规范，能够让建模者快速理解基准选择、特征定位的核心逻辑，掌握拉伸、切除、圆角等基础建模命令的组合使用方法。
