弯臂式铰接传动连接件结构设计

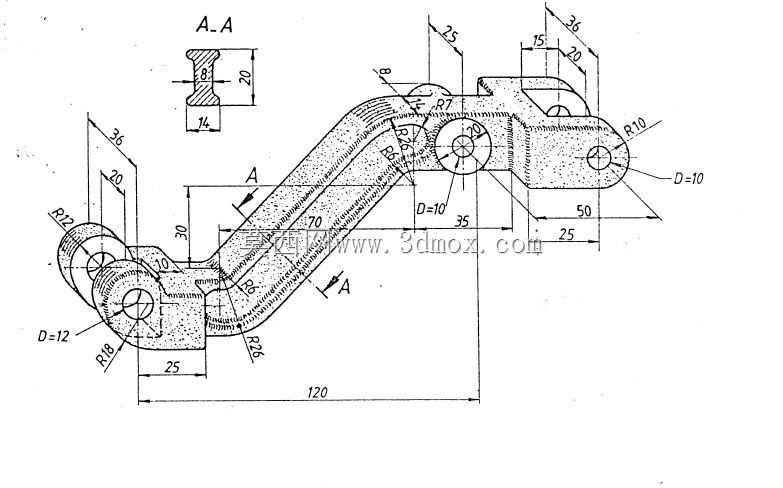

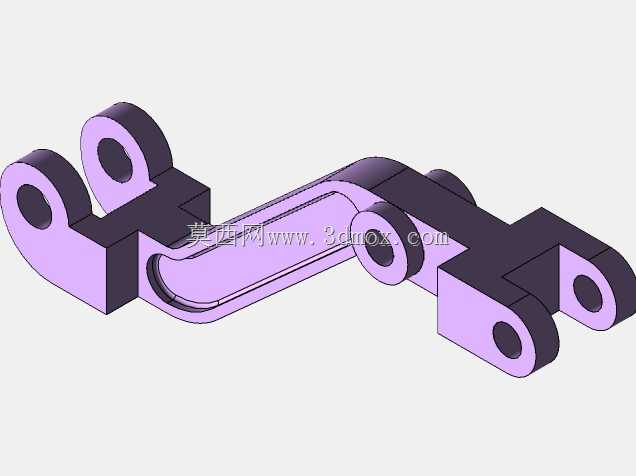

该弯臂式铰接传动连接件是机械传动系统中用于力传递与运动换向的核心构件，广泛应用于轻工机械、农用作业装备、通用输送设备以及小型工程机械的连杆传动机构中，在设备运行过程中承担着将主动端的旋转或直线摆动动作，按照预设的传动角度传递至从动执行端的作用，可适配多组铰接点位的联动需求，解决非同轴点位间的动力传输路径转向问题，避免传动过程中出现运动卡滞、受力偏载的情况。从功能特性来看，该构件采用一体化弯臂式结构设计，整体为等强度变截面构型，臂身根据受力分布做了适配性的截面变化，在铰接受力集中的端部做了加厚补强处理，臂身过渡区域采用大圆弧平滑过渡，有效降低应力集中系数，在往复摆动的交变载荷工况下可保持长期结构稳定性，避免长期运行出现疲劳断裂问题。构件两端共设置三处铰接安装点位，分别对应主动输入端、中间支撑铰接端与从动输出端，各点位均设计为同轴通孔结构，可适配标准圆柱销轴完成铰接装配，孔位周边做了局部凸台加厚处理，提升铰接部位的挤压承载能力，避免销轴长期转动磨损孔壁导致装配间隙过大。从设计思路来看，该构件的整体布局完全围绕传动轨迹需求展开，首先根据传动系统的输入输出点位相对位置，确定弯臂的整体弯折角度与各段臂长，确保摆动过程中各点位的运动轨迹符合预设的行程要求，不会与周边相邻构件产生运动干涉；截面设计上参考材料力学等强度梁的计算逻辑，在弯矩较大的臂身中段保持足够的截面厚度，在受力较小的区域适当缩减截面尺寸，在保证结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。外形尺寸与安装边界方面，该构件整体沿臂身展开的最大轮廓长度为120mm，端部铰接孔分别设置直径10mm与12mm两种通用规格，可适配对应直径的标准销轴，各铰接点位的中心距严格按照传动比要求设定，端部安装区域的最大外轮廓半径为18mm，臂身弯折处的过渡圆弧半径分别为12mm、26mm、27mm，安装时需保证各铰接销轴的轴线保持平行，避免装配偏斜导致传动过程中出现附加侧向力，铰接配合面需预留足够的润滑空间，定期加注润滑脂降低转动磨损，该构件可直接替换同规格的传动弯臂配件，适配多种需要空间摆动传动的机械结构场景。
