黄铜常闭型二位二通电磁阀结构设计

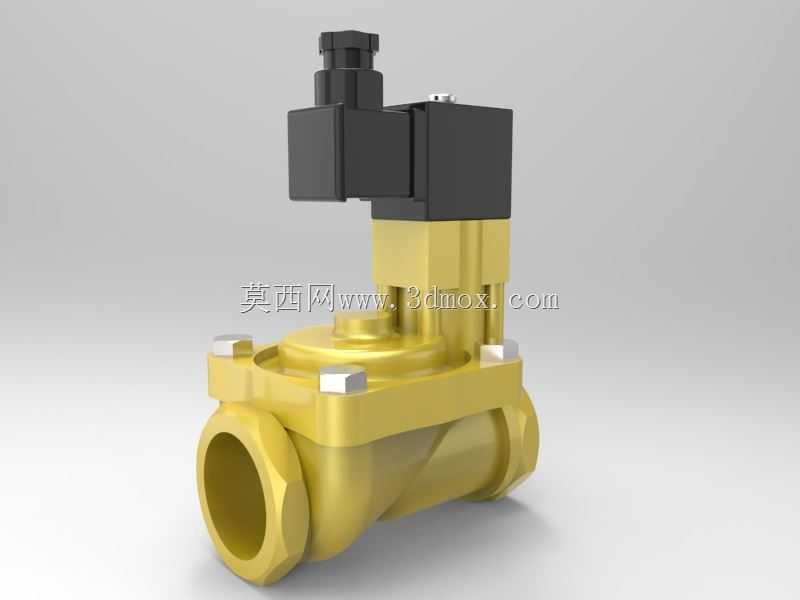

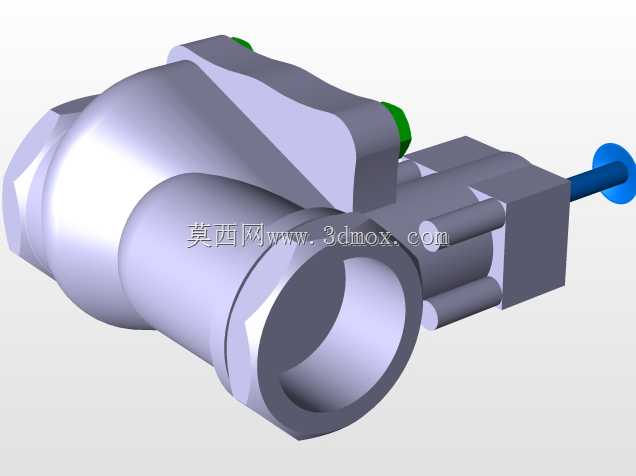

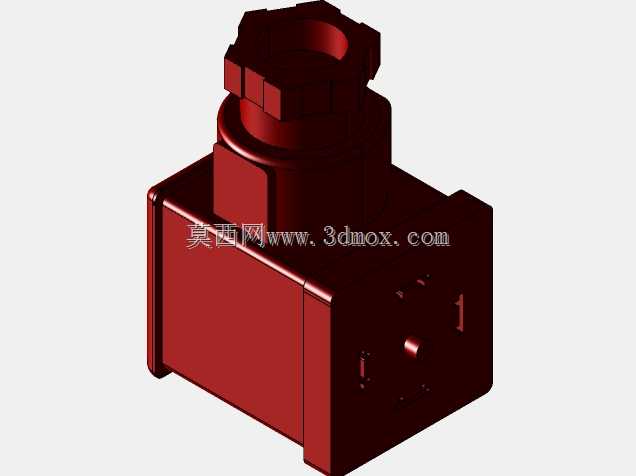

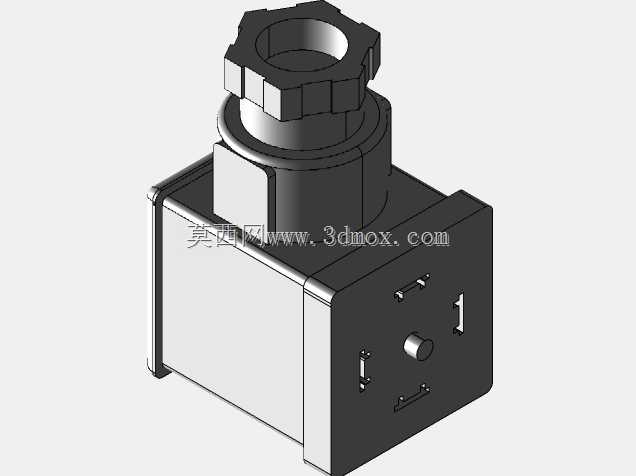

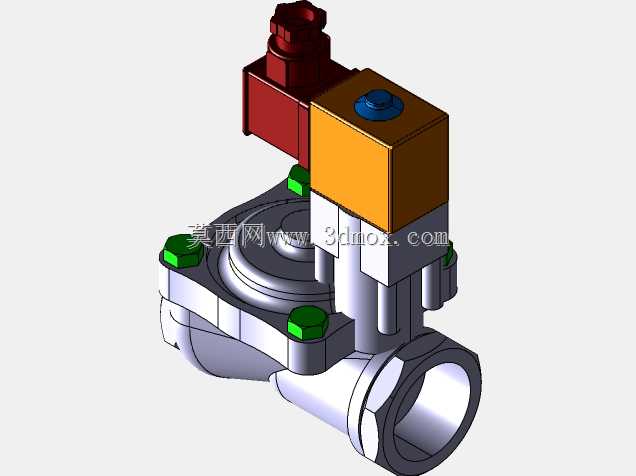

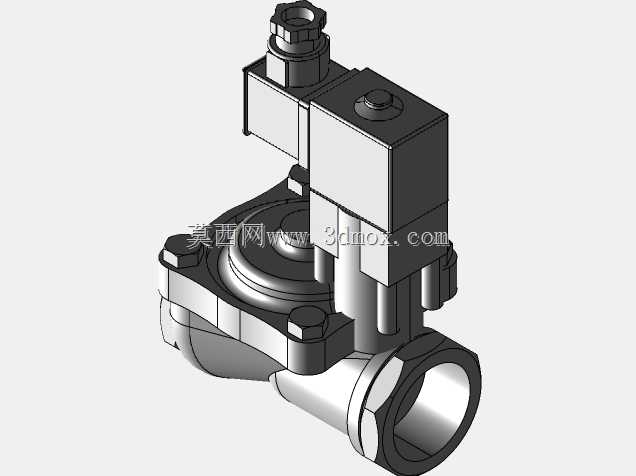

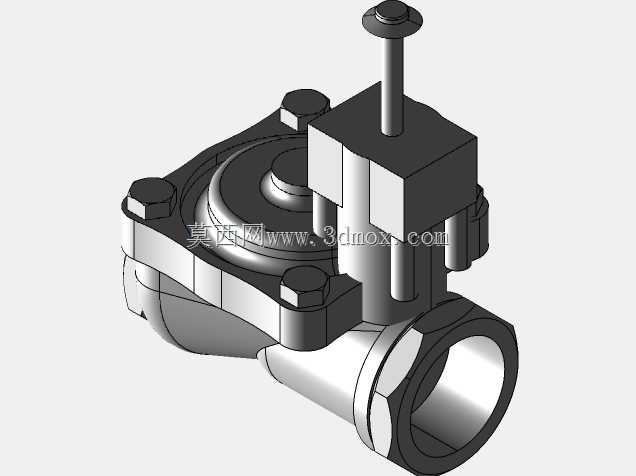

这款二位二通电磁阀主要面向民用给排水、小型工业流体管路、气动控制回路、暖通空调水系统、小型燃油输送管路等场景使用，作为管路系统中的通断控制核心元件，可实现对管路内清水、压缩空气、轻质燃油、低压常温中性流体的自动通断控制，适配多数低压流体输送场景的自动化控制需求，无需人工手动操作阀件，依靠电磁信号即可快速完成阀路的启闭动作，大幅提升流体管路的控制响应效率。产品采用常闭型功能设计，电磁驱动模块未通电时，阀体内的密封结构在弹簧预紧力作用下紧贴阀座密封面，完全截断管路内的流体通路，避免非工作状态下的流体泄漏；当电磁驱动模块接收到额定控制电信号后，电磁线圈产生的电磁吸力克服弹簧预紧力带动阀芯提升，流体即可从阀腔内部顺利通过，实现管路通路的快速导通，断电后阀芯在弹簧复位力作用下快速回落，重新截断流体通路，整个启闭动作响应迅速，可满足高频次通断控制的使用需求。设计过程中充分考虑了阀件的实际安装与使用需求，阀体采用黄铜锻压成型结构，材质具备良好的抗锈蚀能力与结构强度，可适配多数常规流体的介质特性，同时黄铜材质的切削加工性能优异，可保证阀腔内部流道的加工精度，减少流体通过时的压损与紊流现象；阀体两端采用标准内螺纹连接结构，可直接与同规格的金属管路、塑料管路进行螺纹连接，无需额外定制转接配件，安装操作便捷。上部电磁驱动模块采用方形塑封结构，将电磁线圈完全密封在工程塑料外壳内部，可有效阻挡日常使用环境中的水汽、粉尘侵入线圈内部，提升阀件在潮湿、多尘工况下的运行可靠性，电磁模块与下部阀体采用模块化连接结构，后期维护时可单独拆卸电磁模块进行检修或更换，无需将整个阀体从管路上拆下，大幅降低后期维护的操作难度与成本。外形设计上充分考虑了安装空间边界，整体结构紧凑，电磁模块位于阀体正上方，不会向两侧产生额外的安装空间占用，可适配狭窄管路排布场景的安装需求，阀体下部流道采用直通式结构设计，流体通过时的流向无大幅转折，可有效降低流体通过阀件时的压力损失，提升管路系统的整体运行效率。阀体上部的阀盖采用螺栓压紧结构，通过对称布置的紧固螺栓将阀盖与阀体压紧，中间设置密封垫片保证阀腔的密封性能，避免工作状态下的流体外漏，同时对称布置的螺栓结构可保证压紧力均匀分布，避免局部密封不严导致的泄漏问题。
