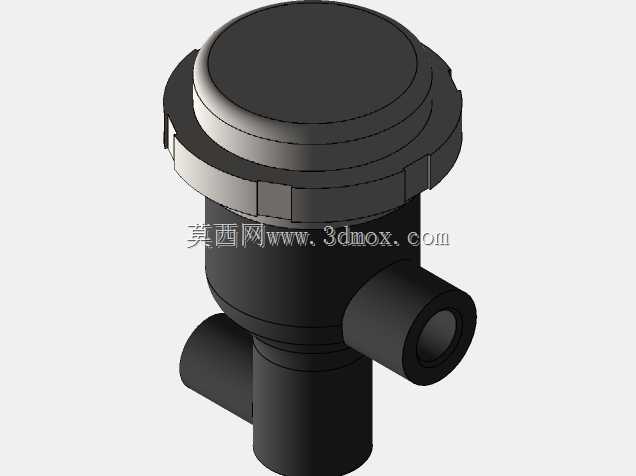

可调式压力调节安全阀结构设计

这款压力调节安全阀主要应用于低压流体输送管路系统，常见于小型气动回路、家用供水支路、小型实验装置流体通路以及低压燃油输送系统中，核心作用是在管路内部压力超过设定阈值时自动开启泄压，待管路压力回落至安全区间后自动复位密封，避免管路因超压出现爆裂、密封件失效、介质泄漏等风险，同时可在正常工况下维持管路后端压力稳定，保障下游用气、用水设备的工作压力处于额定区间，减少压力波动对设备精度与使用寿命的损耗。

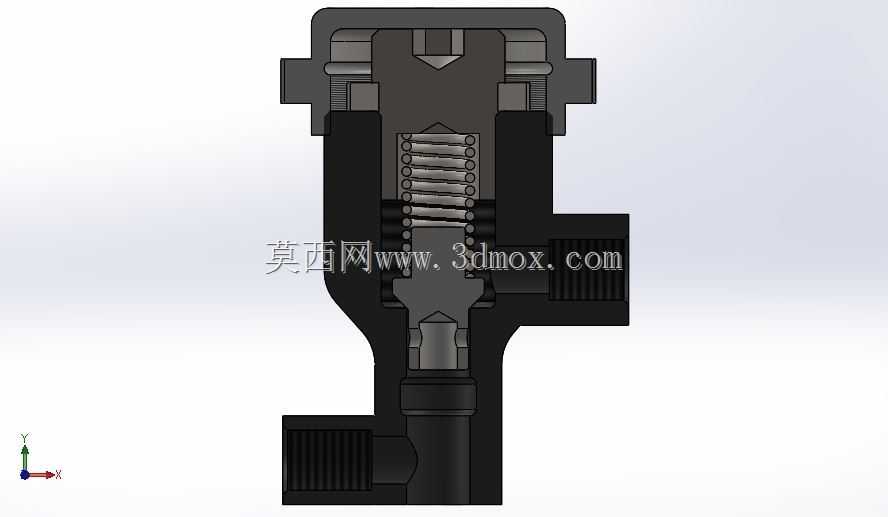

产品整体采用直动式弹簧调压结构，核心功能单元包含阀体基座、调压弹簧、阀芯密封组件、调节端盖、进出气接口几个部分，阀体采用转角式流道设计，介质从侧部接口进入阀腔后直接作用于阀芯密封端面，当介质压力产生的推力超过弹簧预紧力时，阀芯沿轴向抬升，介质从阀体顶部的泄压通路排出，实现超压泄放；旋转顶部的调节端盖即可改变弹簧的预压缩量，从而灵活调整安全阀的开启压力阈值，适配不同工况的压力保护需求，阀芯与阀座接触位置采用软密封配合结构，可有效降低正常工况下的介质泄漏率，提升密封可靠性。

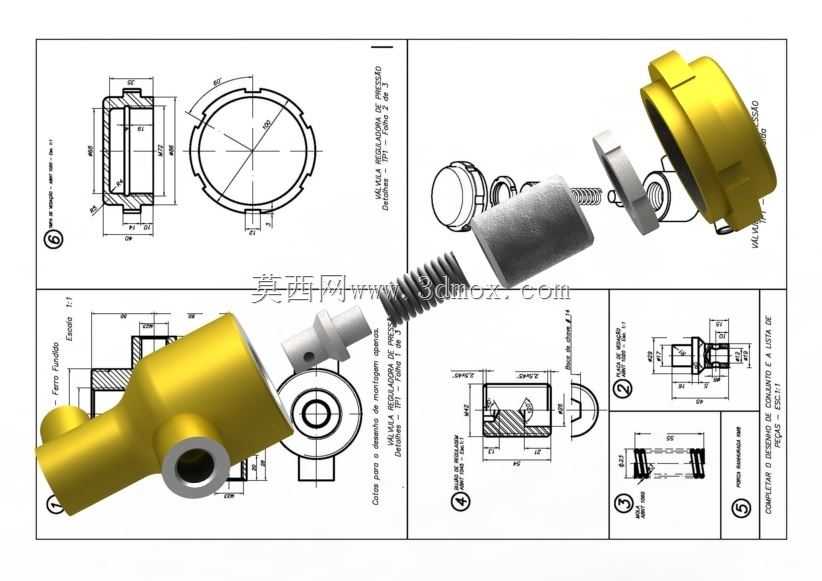

设计过程中优先考虑了安装适配性与维护便捷性，阀体主体采用一体式锻造成型结构，减少拼接密封面数量，降低外泄漏风险，整体外形紧凑，转角式结构可直接适配直角走向的管路安装场景，无需额外加装弯头转接件，安装边界可适配常规小通径管路的安装间距，侧部接口与端部接口均采用标准管螺纹规格，可直接与同规格管路接头旋接配合，无需定制转接配件；产品拆解结构简单，日常维护时仅需旋开端盖即可更换弹簧与密封件，无需整体拆解阀体管路，大幅降低后期运维成本。结构设计上充分考虑了流体流动阻力特性，阀腔内部流道做了圆弧过渡处理，减少泄压过程中的介质紊流与噪音，弹簧采用等节距圆柱螺旋弹簧设计，弹力线性度好，可保证开启压力与回座压力的差值处于合理区间，避免出现压力波动导致的频繁启闭问题，提升阀件工作稳定性。
