20mm金属软管进线密封锁紧接头结构

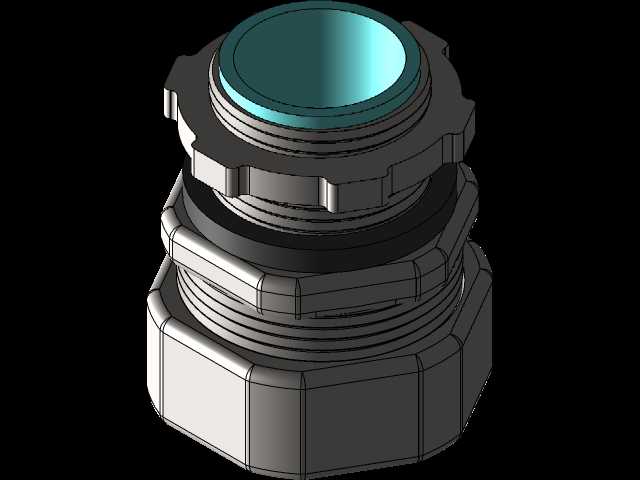

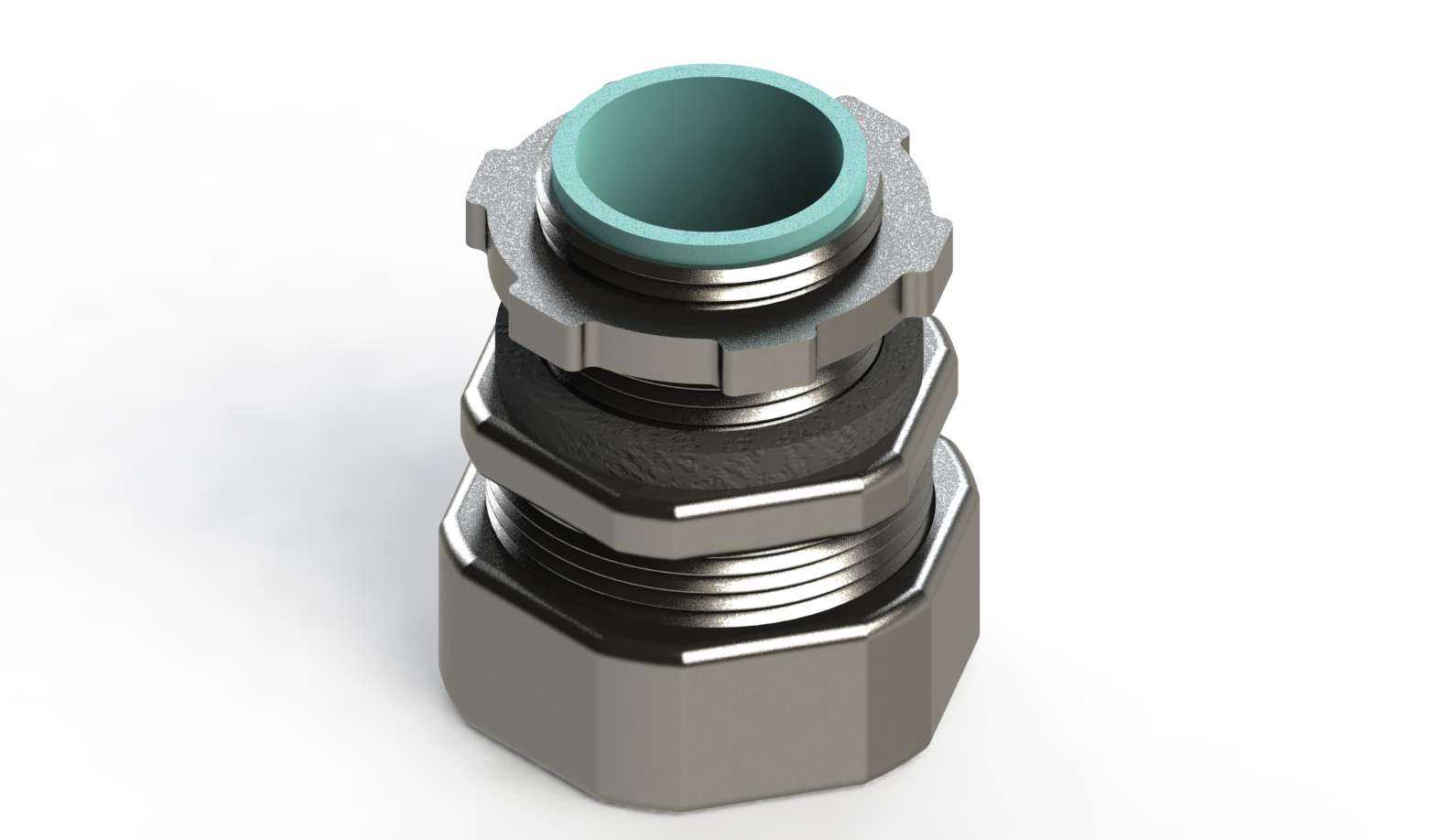

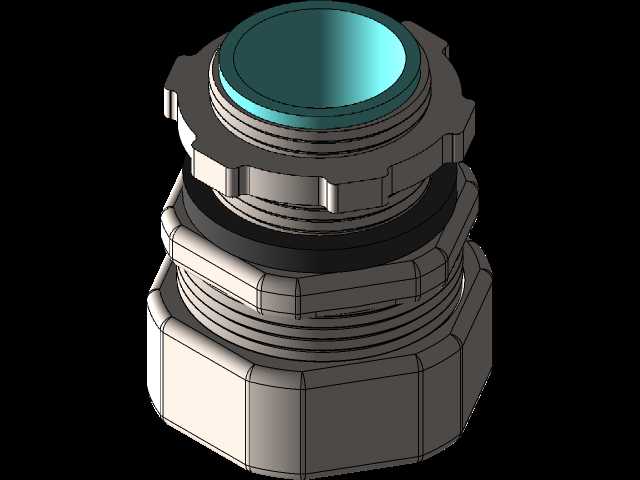

这款20mm规格的柔性导管配套接头，主要应用在工业电气布线、机电设备柜体穿线、户外电气安装、自动化生产线线缆防护等场景中，是金属柔性导管末端与设备壳体、接线箱体之间的核心连接密封部件，承担着线缆防护、管路固定、密封隔尘防水的核心作用。在实际工业布线作业里，金属柔性导管常用来包裹穿行的动力线缆、信号控制线，避免线缆被尖锐构件划伤、被腐蚀性介质侵蚀，或是受外力拉扯出现松脱断裂，而这款接头就是导管与安装基面之间的衔接载体，能够让柔性导管的末端形成稳定的固定支撑，同时封堵导管与安装孔之间的间隙，阻挡外界的粉尘、水汽、油污进入设备箱体内部，保障内部电气元件的运行环境稳定。从功能特性来看，这款接头采用了多段式的组合结构，下端为外螺纹锁紧段，配套六角锁紧螺母结构，能够直接穿过设备柜体上的预设安装孔，通过螺母从柜体背面旋紧实现接头本体的基面固定，六角结构的设计适配常规扳手作业，安装时可以施加足够的锁紧力矩，避免接头受线缆拖拽出现转动松脱。中部设置了多层螺纹衔接结构与弹性密封垫圈，当接头与金属柔性导管旋合对接时，垫圈会受轴向挤压力产生形变，充分填充接头与导管外壁之间的缝隙，实现IP54等级的密封防护效果，既可以阻挡飞溅的水滴、飘落的粉尘进入管路内部，也能对导管端部形成径向抱紧力，避免导管受外力拉扯从接头处脱落。上端的锁紧端带有滚花防滑结构与内置密封环，当线缆从接头中心通孔穿入后，旋紧上端的锁紧压盖就可以推动内置密封环抱紧线缆外壁，既可以固定线缆的轴向位置，避免线缆受外力拉扯出现移位，也能在线缆与接头内壁之间形成二次密封，进一步提升整体防护能力。在设计思路上，这款接头充分考虑了现场安装的便捷性与长期使用的可靠性，所有外露的锁紧部位都设计了便于工具夹持或是手动旋拧的受力结构，不需要特殊的专用工装就可以完成全部安装流程；整体采用金属材质加工，具备足够的结构强度与抗老化性能，能够在-40℃到100℃的常规工业环境温度区间内长期使用，不会出现材质脆化、密封件失效的问题。从安装边界尺寸来看，这款接头适配公称直径20mm的金属柔性导管，下端安装螺纹的外径、六角锁紧部位的对边尺寸都符合常规电气安装的通用开孔标准，安装时只需要在设备柜体上开出对应尺寸的安装孔，不需要额外做孔位的适配加工；接头整体的轴向长度经过优化，既保证了足够的螺纹啮合长度与密封件压缩行程，也不会过多占用柜体内部的布线空间，适配厚度在1mm到5mm之间的各类金属柜体、塑料壳体安装基面，能够满足大部分工业场景下的柔性导管末端连接需求。
