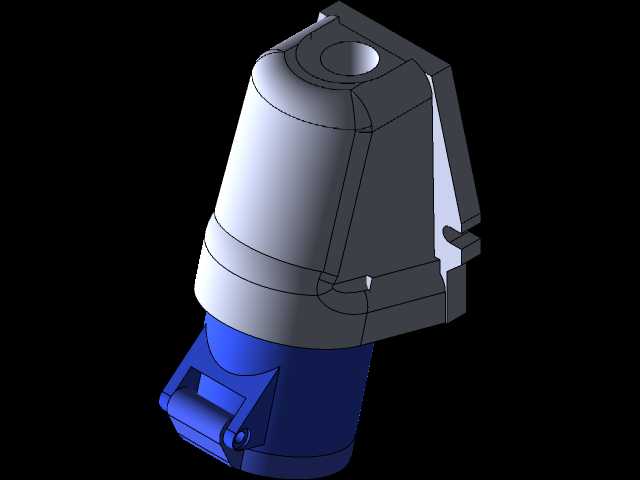

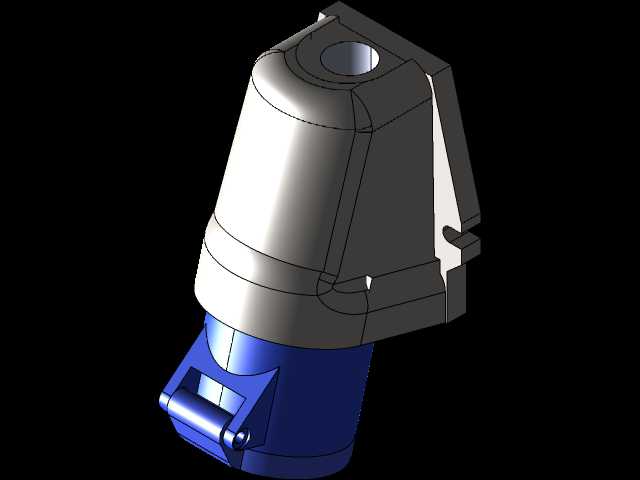

三芯2P+PE阴角工业连接器插座结构

这款三芯阴角工业供电插座，主要面向工业现场临时供电、设备端电源接驳、户外作业配电等场景设计，适配220V低压交流供电回路，额定载流能力16A，可满足常规工业手持设备、小型移动机具、户外临时作业工位的安全取电需求，在工厂车间临时布线、展会现场供电、港口码头户外接驳、建筑工地临时配电等场景中都能发挥稳定的连接作用。产品采用阴角式出线结构设计，区别于常规直头插座的出线方向，能够适配安装空间局促、线缆需要沿墙面或设备立面弯折排布的场景，避免线缆过度弯折导致的线芯损伤、护套开裂问题，同时减少插座外凸占用的空间，降低现场作业过程中磕碰插座导致连接松脱、结构破损的概率。功能设计上，插座内部采用2P+PE的三芯接触结构，火线、零线接触件采用高弹性铜材加工，表面做镀镍防氧化处理，既保证插接时的接触压力，降低接触电阻避免长期载流发热，也能适应工业现场多尘、潮湿的使用环境，减少氧化锈蚀带来的接触不良问题；接地接触件做了前置导向设计，插接过程中接地端优先接通，拔离时接地端最后断开，从结构上保证用电过程的接地保护有效性，避免设备漏电带来的安全隐患。外壳采用上灰下蓝的分色结构，上部壳体为高强度改性工程塑料，具备优秀的抗冲击、耐老化性能，能够承受日常使用中的跌落、磕碰冲击，下部防护盖采用弹性卡扣结构，未插接插头时可自动盖合插座接口，阻挡粉尘、飞溅水滴进入插座内部，提升户外、多尘场景下的使用可靠性。设计过程中充分考虑了现场安装的边界需求，整体外形做了圆弧过渡处理，没有尖锐棱角，避免安装和使用过程中划伤作业人员；壳体的拼接处采用止口结构加密封胶条设计，配合出线端的线缆锁紧接头，能够实现可靠的防护等级，适配户外露天使用的防雨防淋要求；安装固定位做了隐藏式设计，既保证安装后的结构强度，也避免固定螺丝外露带来的锈蚀、误碰问题。整体结构的尺寸设计充分兼顾了握持操作的便利性和空间适配性，插座主体的握持段做了微收腰的弧面处理，作业人员插拔插头时能够稳定握持发力，不需要额外借助工具即可完成可靠的插接操作，阴角出线的角度经过反复校核，能够适配墙面直角位置、设备边角位置的安装需求，线缆沿墙面或设备表面排布时不会出现生硬弯折，既提升布线的整洁度，也能延长线缆的使用寿命。
