带侧支臂多接口阀体类机械构件设计

项目分类:3D模型 发布时间:2021-06-03 ID:193532
  • 带侧支臂多接口阀体类机械构件设计
  • 带侧支臂多接口阀体类机械构件设计

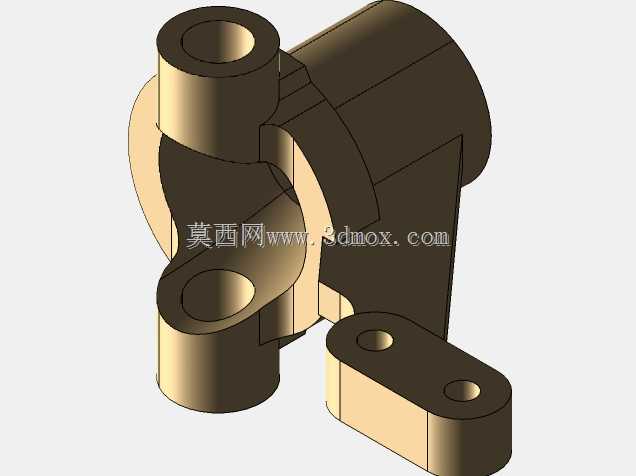

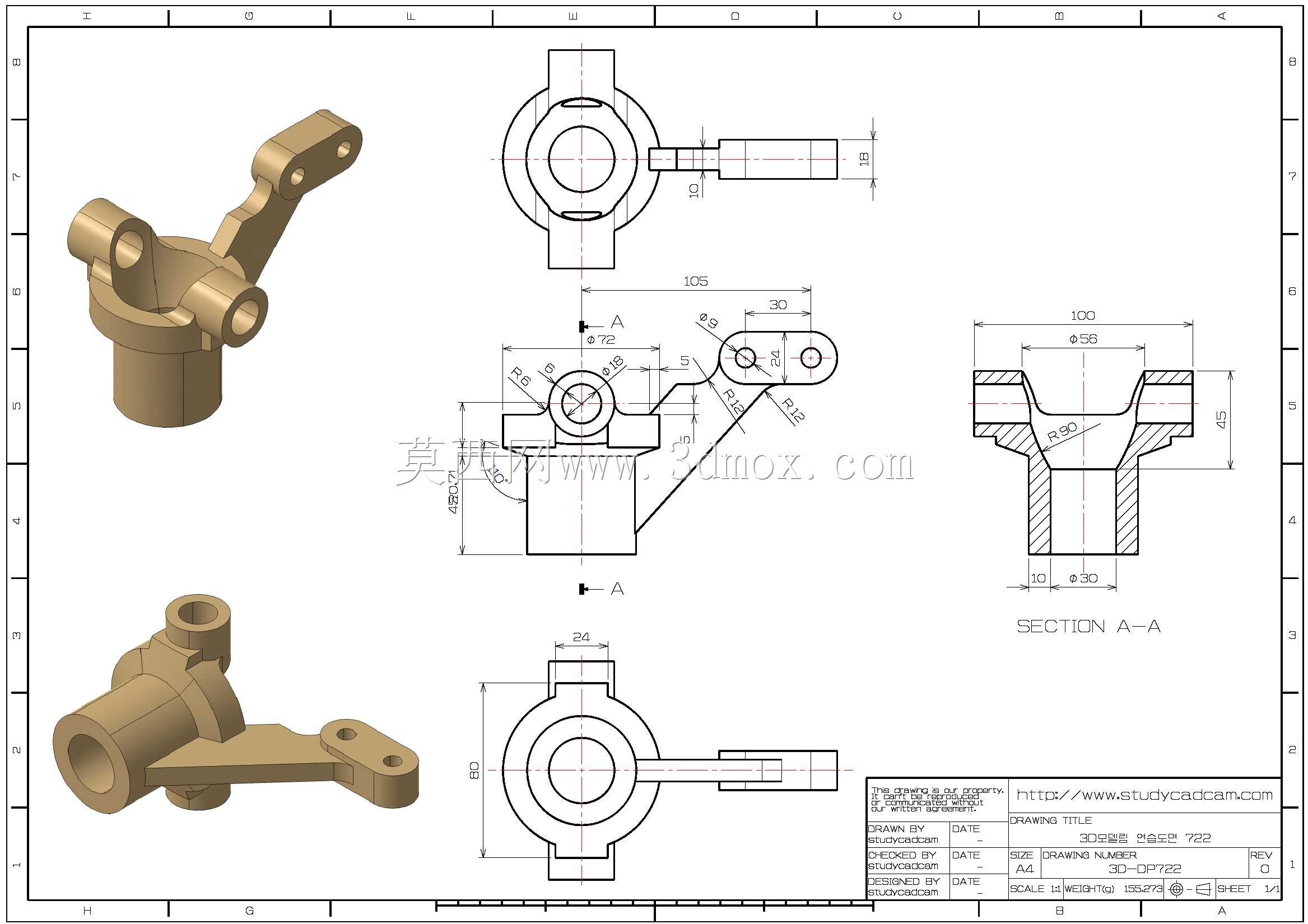

该构件属于流体管路系统中的核心连接类部件,主要应用在中小通径的工业流体输送、液压控制回路以及小型动力设备的油路分配场景中,可同时实现主通路流体导通、侧向支路分流以及构件本体的多点位固定安装功能,适配低压工况下的气、液类介质传输需求。从功能特性来看,构件主体为带阶梯内孔的柱状基座,主通路采用上下贯通的变径结构,入口端做了扩口倒角处理,能够降低介质流入时的局部阻力,减少紊流产生的概率;基座侧面延伸出的带双安装孔支臂,可通过紧固件将整个构件稳定固定在设备机架或安装面板上,避免管路振动导致的接口松动、密封失效问题;基座上部对称设置的两个带孔凸耳,可用于外接控制元件或者辅助管路,拓展构件的使用场景。在设计思路上,首先根据管路通径需求确定主体内孔的各段尺寸,主通路的阶梯差根据介质流速要求做了平滑过渡处理,避免截面突变带来的压力损失;支臂的长度和安装孔间距根据常见安装位的尺寸规范设定,两个安装孔的位置做了公差优化,能够适配一定范围内的安装孔位偏差,降低现场安装的对位难度;上部凸耳的位置避开了主通路的密封面区域,不会影响接口处的密封件安装,同时凸耳内孔的同轴度做了严格控制,保证外接元件的装配精度。从外形尺寸与安装边界来看,构件主体最大外径为56mm,总高度控制在65mm以内,侧向支臂从基座中心向外延伸的最大长度为100mm,支臂上两个安装孔的中心距为30mm,安装时需要预留的侧向操作空间不小于120mm,垂直方向的安装空间不小于80mm;A-A剖面显示的内部型腔过渡圆角为R5,能够有效降低介质流动时的冲蚀,延长构件的使用寿命,各外部棱边均做了倒钝处理,避免安装过程中划伤操作人员或者损坏密封胶圈。整个构件的结构紧凑,在有限的空间内集成了导通、分流、固定三类功能,没有多余的冗余结构,既能够满足常规管路的连接需求,也可以根据实际使用场景在侧支臂或者上部凸耳处加装传感元件,实现管路压力、流量的实时监测,适配性较强。
