异形铰接式机械连接支架结构设计

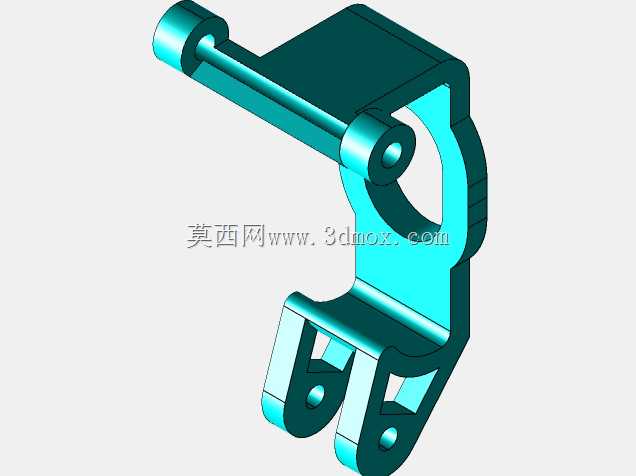

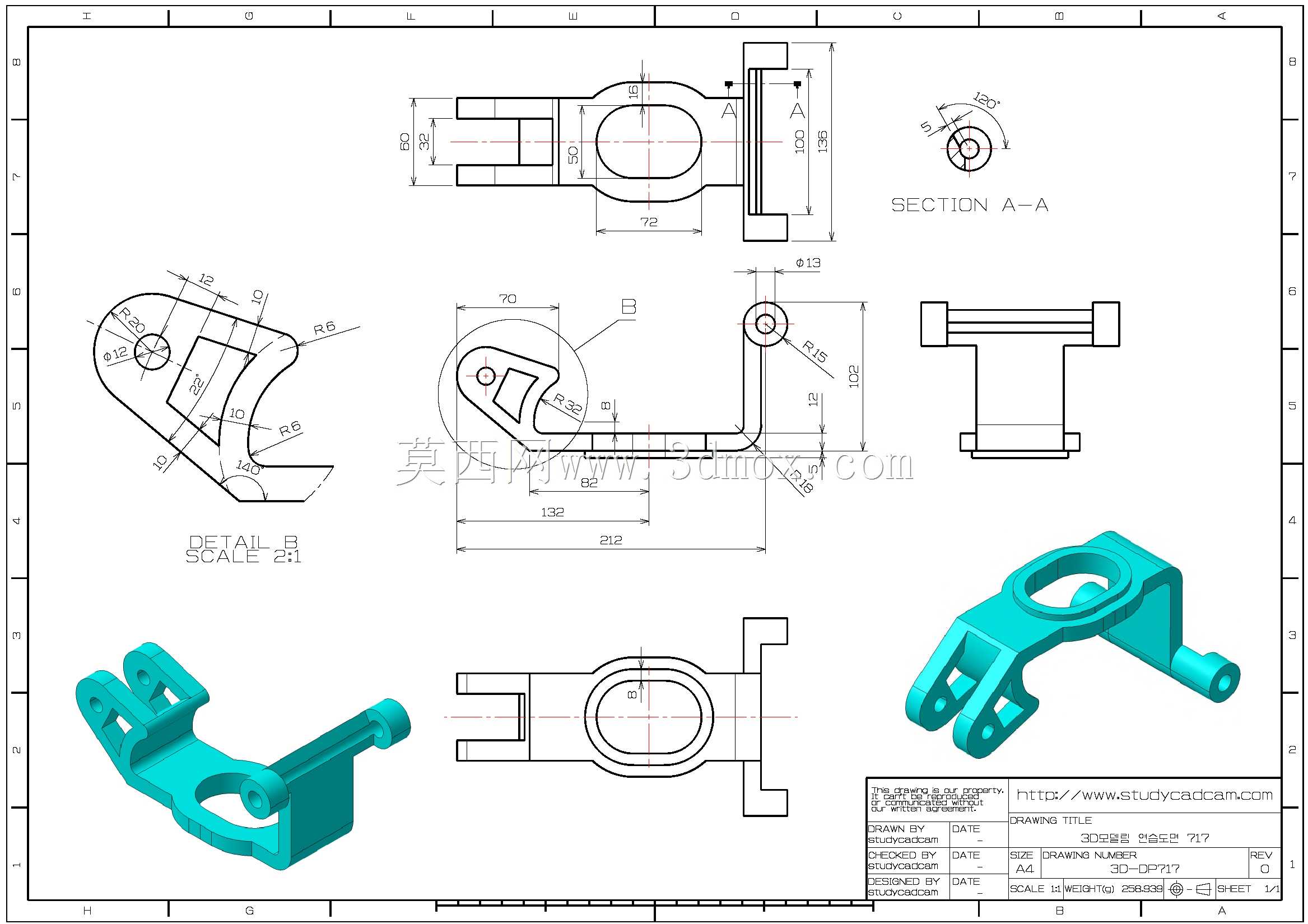

该异形铰接式连接支架是工业传动与支撑系统中的核心适配构件，主要应用于中小型工业设备的动力传递路径、自动化生产线的工位执行端连接、轻工机械的动作联动机构中，可在多自由度摆动的工况下实现两个独立运动部件的稳定衔接，既能够传递既定方向的载荷，也可补偿装配过程中产生的微小位置偏差，避免刚性连接带来的应力集中问题，在纺织机械、包装输送设备、小型专用作业机具的动作执行单元中有着广泛的适配场景。从功能特性来看，该构件采用一体化铸造成型后精加工的工艺路线，主体设置有环形铰接主孔位，可配套销轴实现与固定基座的转动配合，孔位周边设计有环形加厚凸台，能够在反复摆动摩擦的工况下提升局部耐磨性能，降低长期使用后的磨损变形量；支架一侧延伸出双叉式连接耳结构，耳板上预留有同轴安装孔，可通过紧固件与动作执行杆件实现刚性锁固，另一侧延伸出带定位轴头的支撑臂，可配套滚轮或联动拨块实现相邻机构的动作触发，整体结构将铰接转动、刚性连接、动作触发三类功能集成在单一构件上，有效减少了设备装配时的零件数量，降低了多零件拼接带来的累积装配误差。在设计思路层面，该构件充分考量了实际工况下的受力分布，对主铰接孔与连接耳的过渡区域做了大圆弧过渡处理，避免应力集中导致的构件断裂，整体外形根据安装空间的避让需求做了异形轮廓优化，在非受力区域去除了多余的材料，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击。从尺寸与安装边界来看，该构件主铰接孔的中心高、连接耳的孔间距、支撑臂轴头的伸出长度均严格匹配对应设备的安装空间要求，安装时需保证主铰接孔与基座销轴的同轴度误差在允许范围内，连接耳与对接杆件的贴合面需保持平整无凸起，支撑臂轴头的径向跳动需控制在合理区间，确保构件摆动过程中不会与周边相邻零部件产生运动干涉，可在-20℃到80℃的常规工业环境温度下稳定工作，适配中等载荷、中等频次摆动的长期作业工况。
