250直径轴用精密万向节结构设计

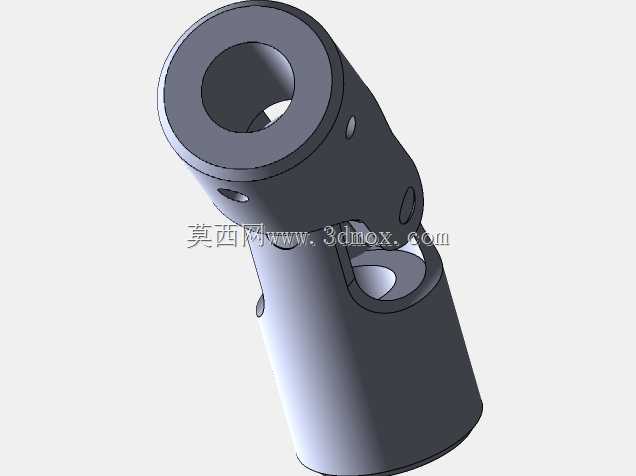

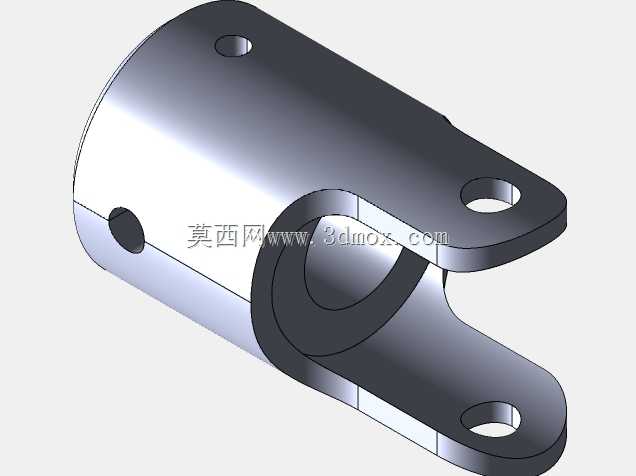

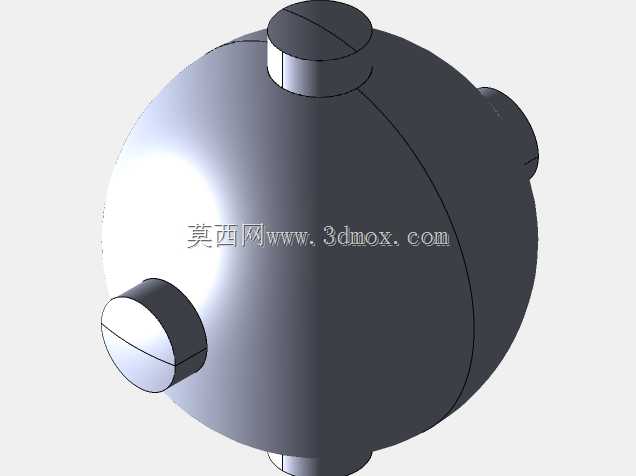

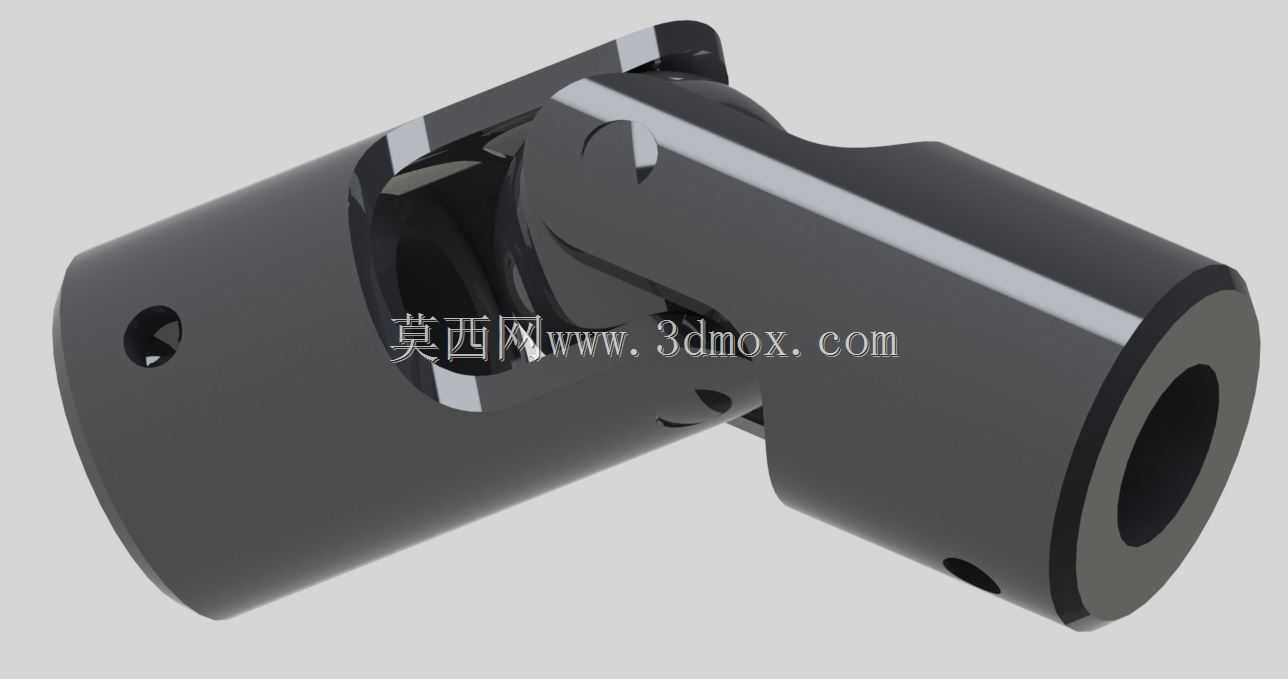

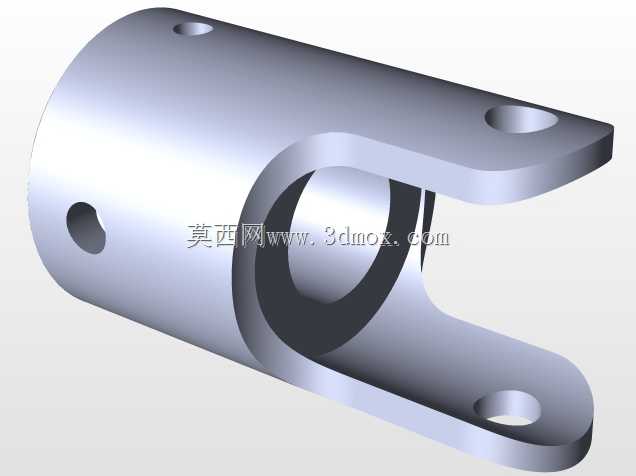

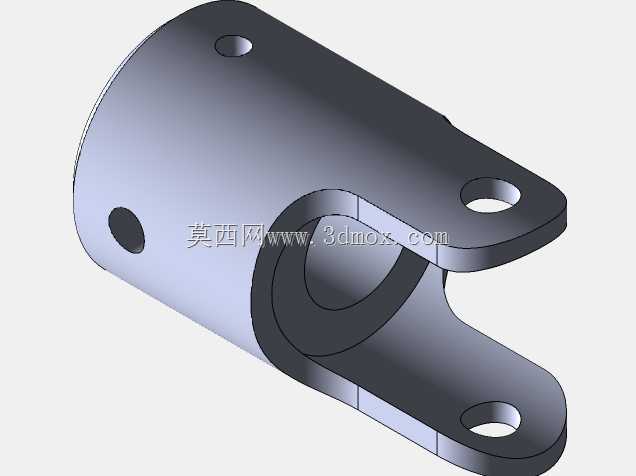

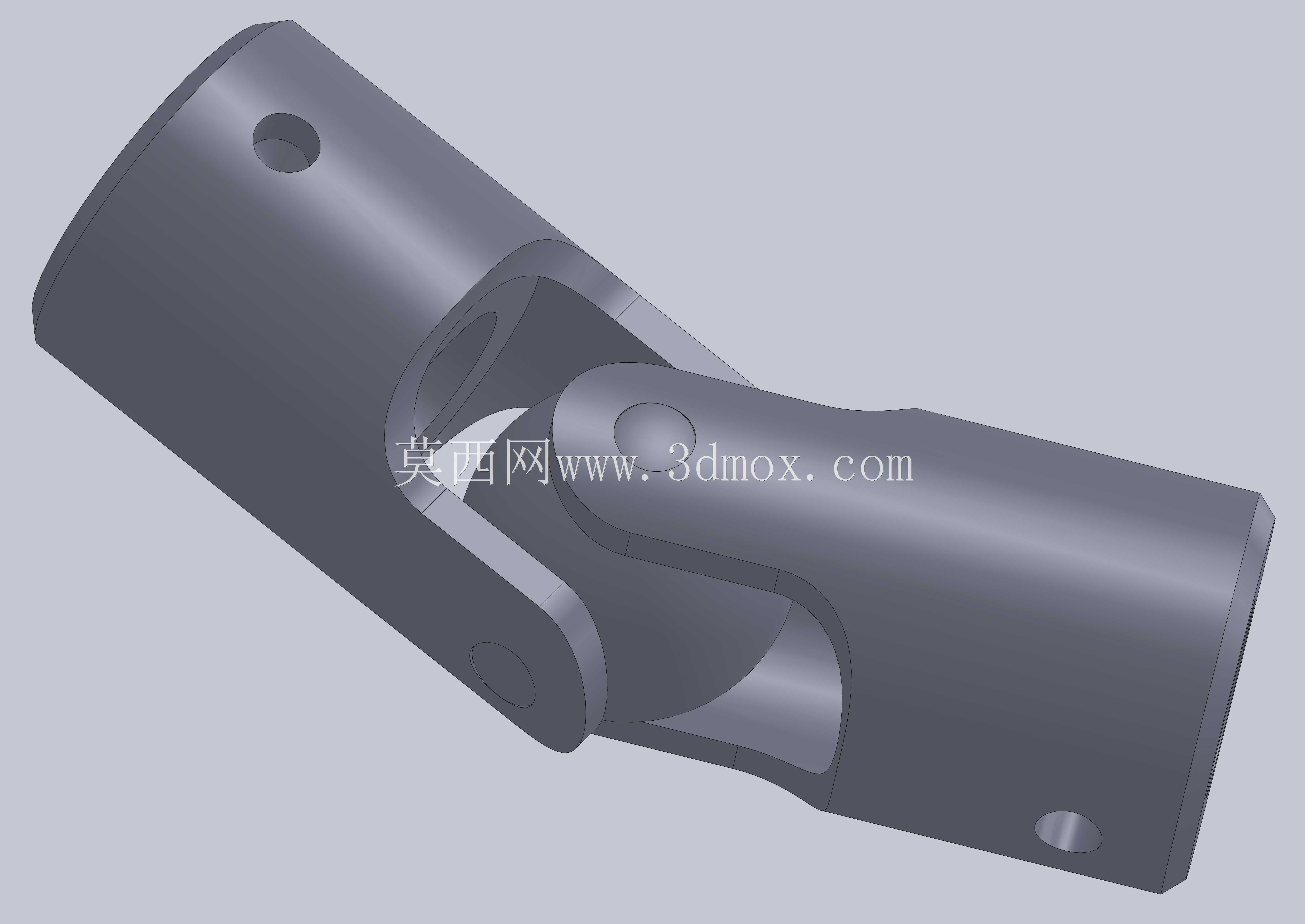

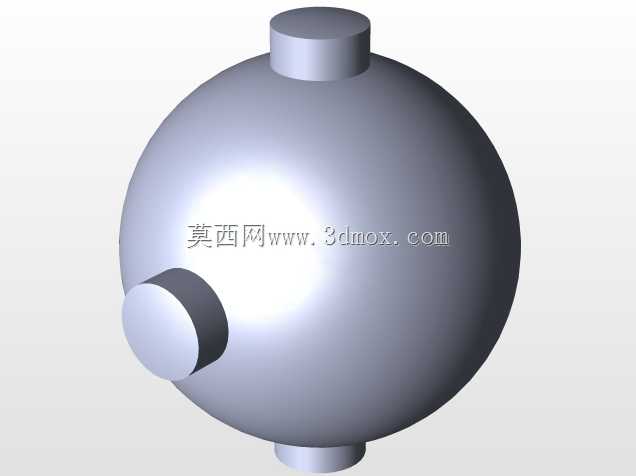

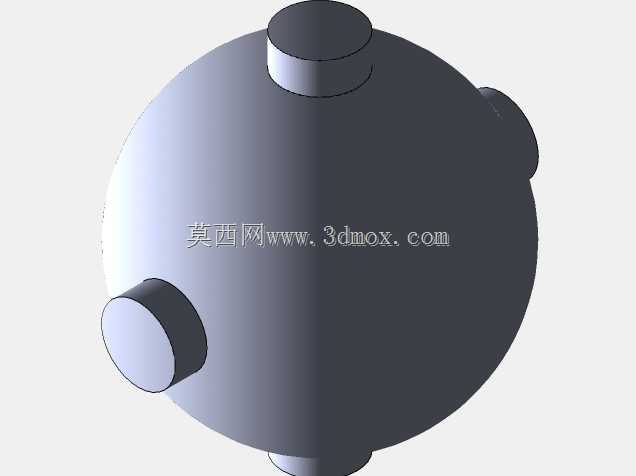

万向节作为机械传动系统中核心的变角度动力传递部件，主要用于解决两根轴线不重合、存在轴间夹角的传动轴之间的扭矩传输需求，能够在轴间夹角随工况动态变化的场景下持续稳定传递回转动力，广泛应用于工业传动流水线、机床进给机构、轻工包装设备、纺织机械、小型工程机械的动力传输链路中，尤其适配安装空间受限、两轴对中精度不足、工作过程中轴系相对位置存在动态偏移的传动场景。这款适配250直径轴的万向节采用单十字轴式结构设计，整体为两端套筒式连接结构，两端的轴套部分设置有径向锁紧顶丝孔，安装时可将待连接的轴端插入套筒内孔后，通过顶丝实现轴与万向节的径向锁紧固定，无需额外加工复杂的连接法兰，安装便捷且连接可靠性强，能够在轴间夹角不超过45度的工况下稳定传递额定扭矩，有效补偿轴系安装过程中产生的径向、角向与轴向偏差，避免轴系因对中误差产生额外的附加载荷，大幅降低轴系支撑轴承的磨损速率，延长整套传动机构的使用寿命。在设计过程中，这款万向节的十字轴关节部位采用了间隙优化设计，既保证关节转动的灵活性，避免传动过程中出现卡滞问题，又将关节传动间隙控制在极小范围内，有效降低变角度传动过程中的回程误差，保证动力传输的精度与响应速度。整体外形采用紧凑化设计，两端套筒外径与中间关节部位的外径做了平滑过渡处理，不存在突兀的凸起结构，能够适配狭小的安装空间，安装边界可覆盖多数常规中小功率传动机构的轴系连接需求，套筒内孔与250直径的传动轴采用间隙配合公差设计，既方便现场安装时的轴件插入，又能保证配合面的同轴度，避免传动过程中出现偏心抖动问题。关节部位的接触面做了耐磨强化处理，能够承受长期交变载荷下的磨损，在持续正反转切换、频繁变角度传动的工况下仍能保持稳定的传动性能，不会出现过早的松旷问题。在实际应用中，这类万向节可以有效替代刚性联轴器在存在轴间偏角的场景下使用，弥补刚性联轴器无法补偿轴系偏差的缺陷，同时相比波纹管式弹性联轴器，它能够承受更大的传动扭矩，适配更高载荷的传动需求，在低速重载、传动精度要求适中的变角度传动场景中有着极高的应用性价比，能够大幅降低传动系统的安装调试难度，减少因轴系对中不良导致的设备故障停机概率，提升整套设备运行的稳定性。
