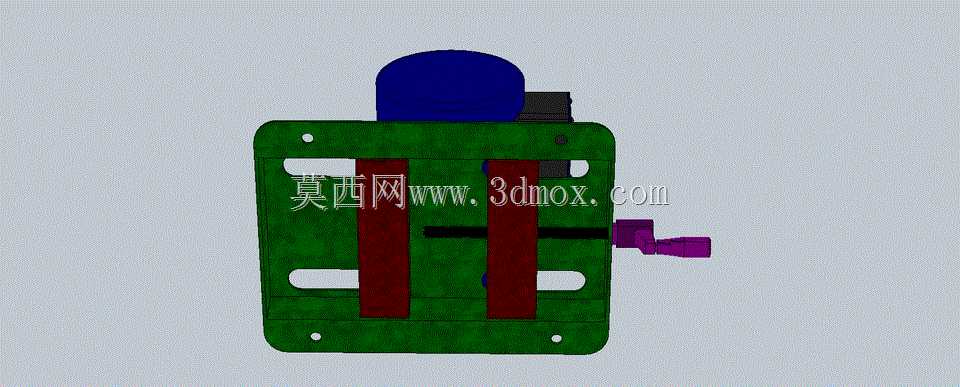

3马力张紧皮带传动调节装置结构

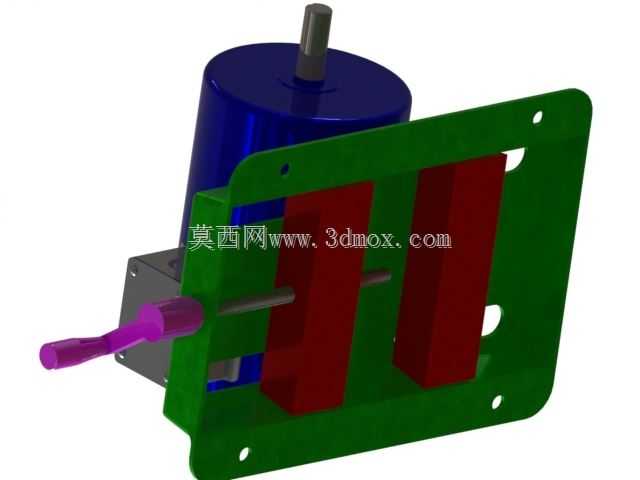

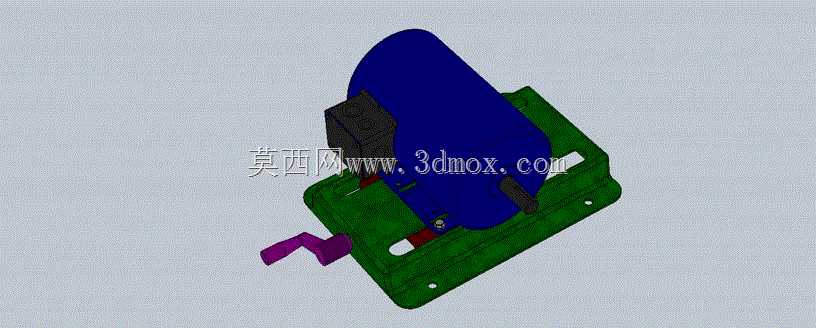

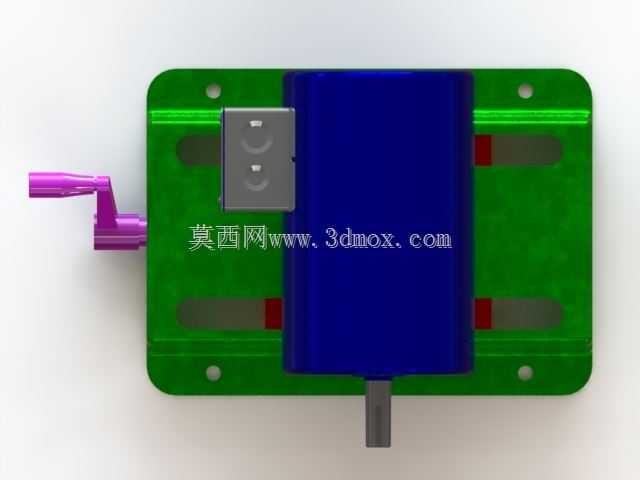

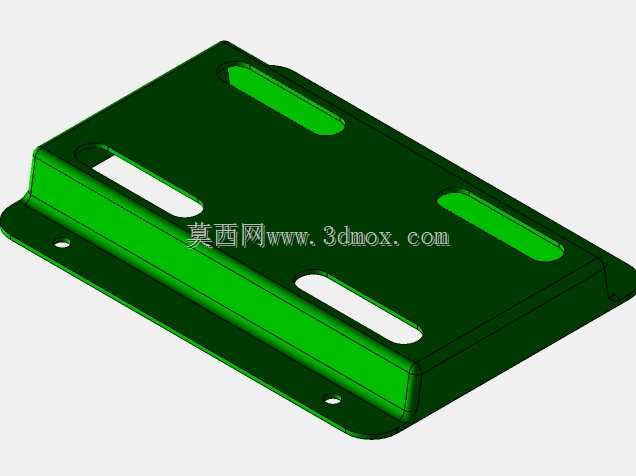

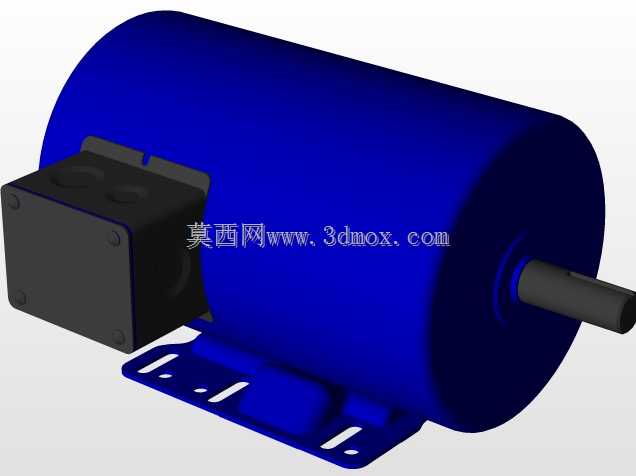

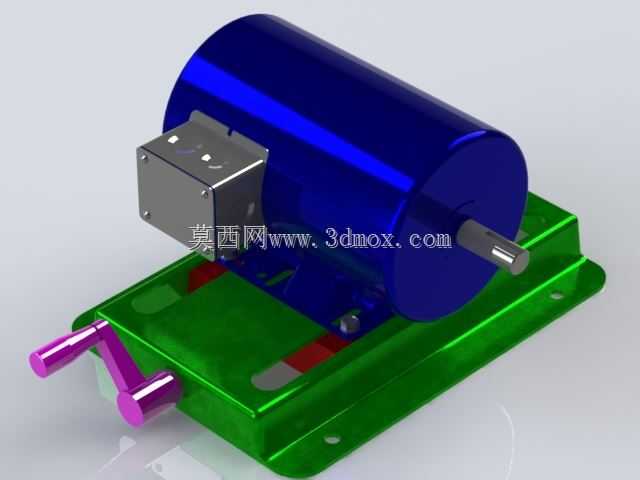

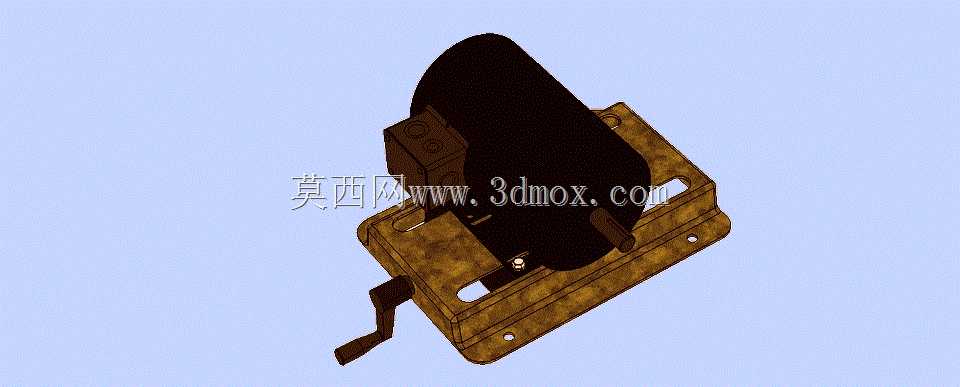

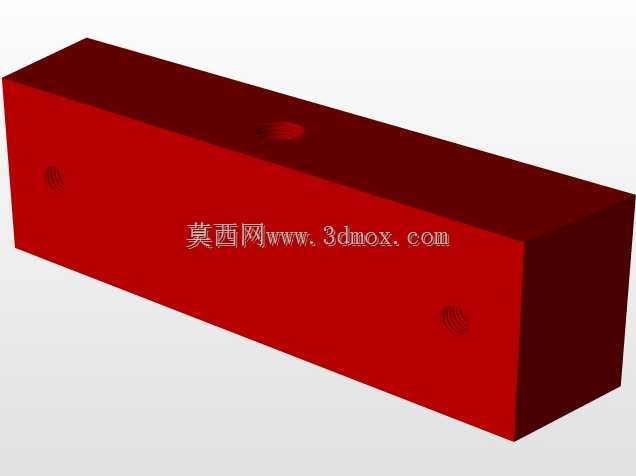

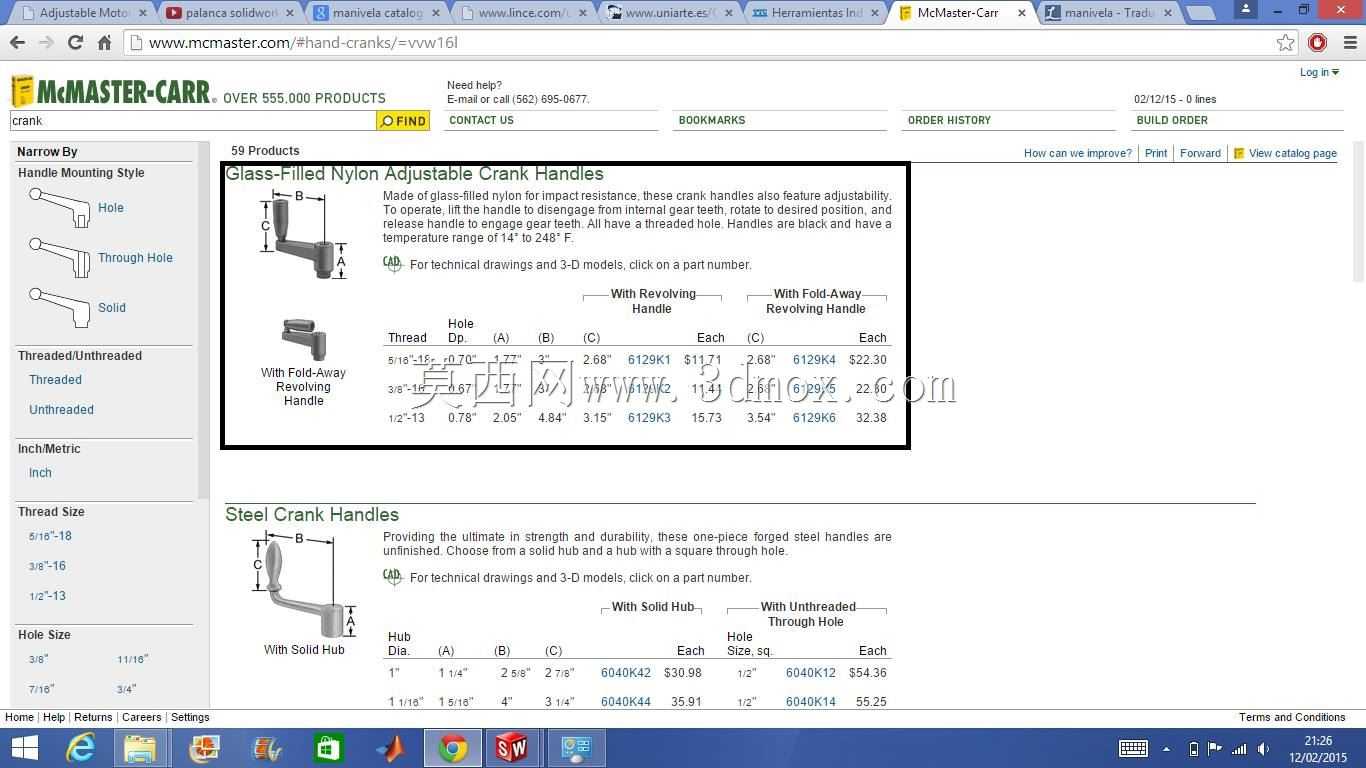

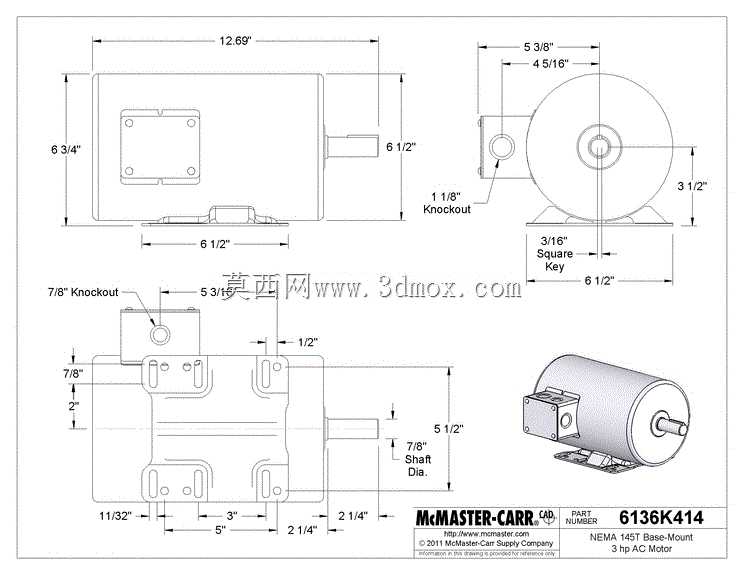

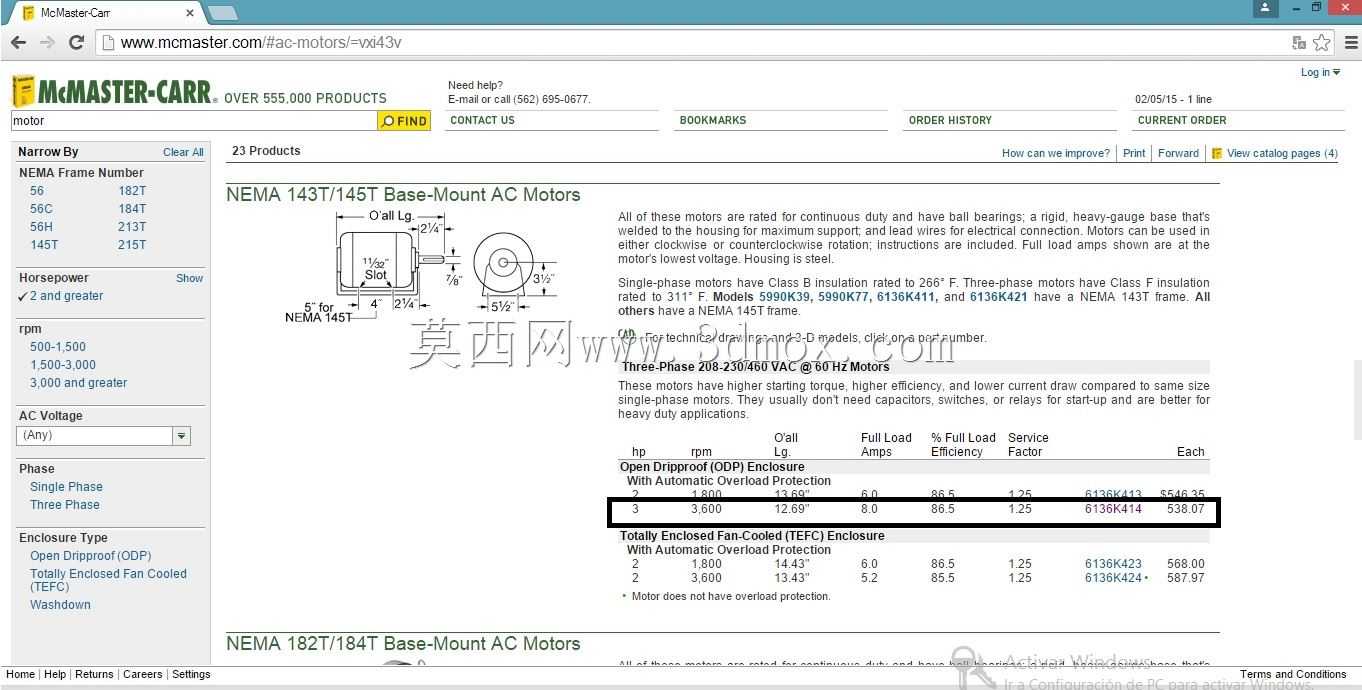

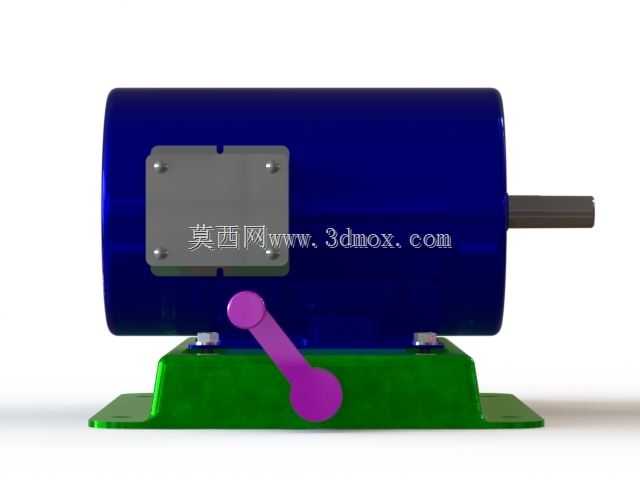

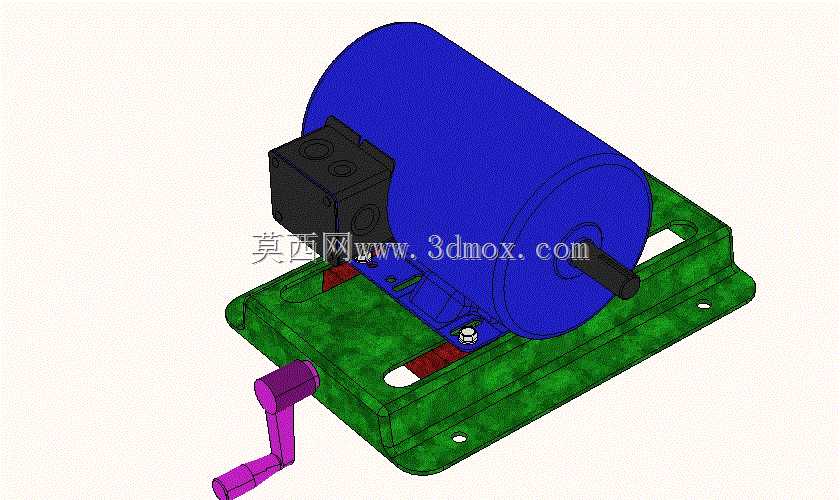

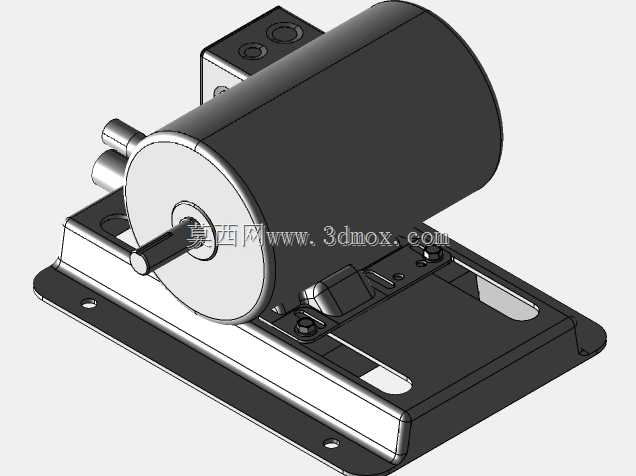

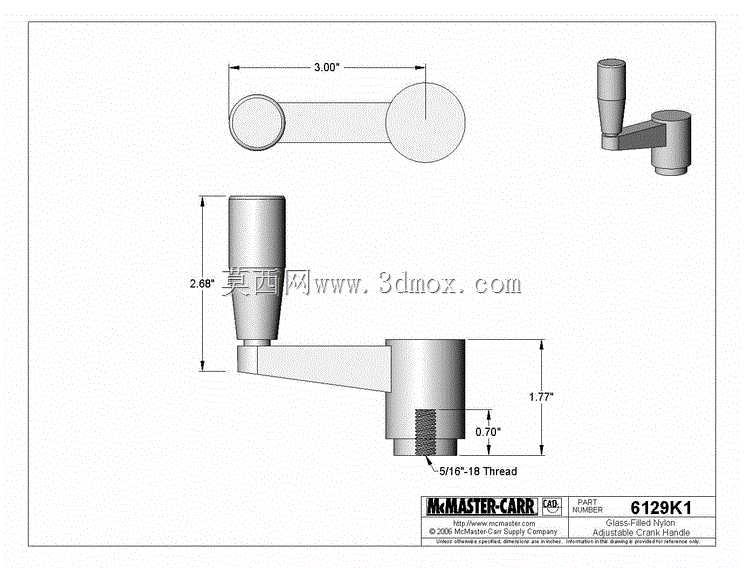

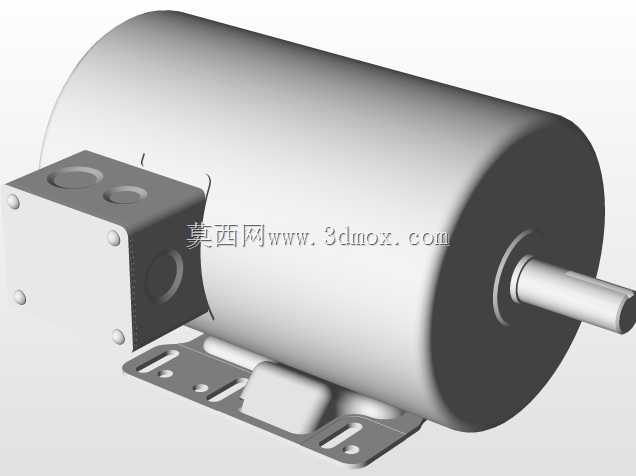

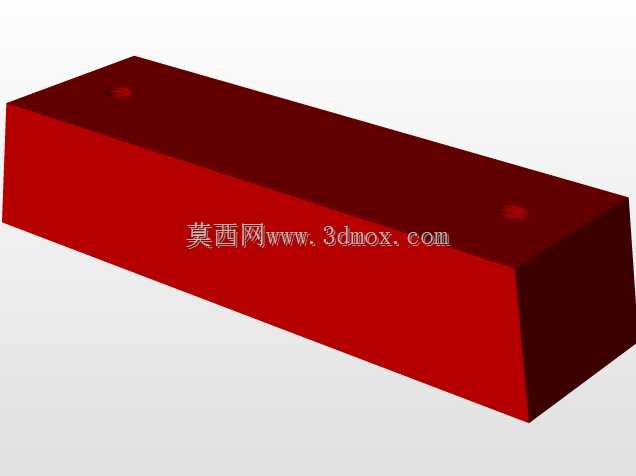

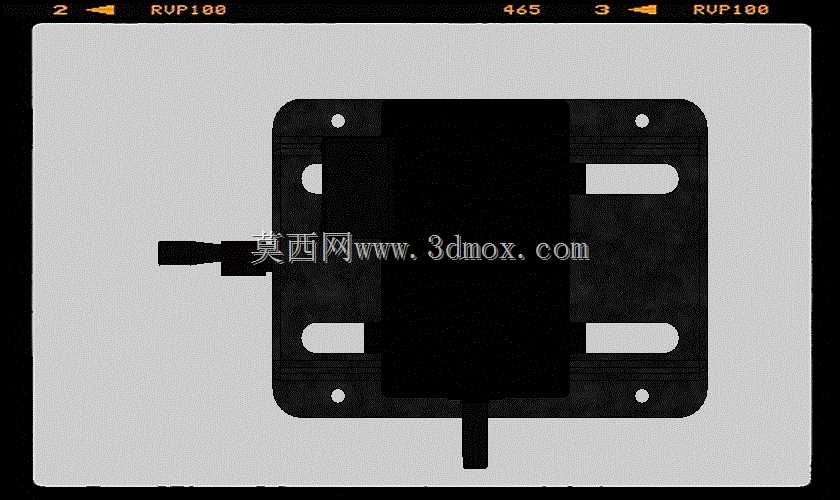

该张紧皮带传动调节装置主要面向中小功率机械传动场景，可广泛配套于小型木工加工设备、台式砂轮机、轻型物料输送台、小型农用加工机具等需要稳定皮带传动的设备中，核心作用是在设备长期运行过程中维持皮带的合理张紧力，避免皮带因疲劳拉伸出现打滑、传动丢转、异响抖动等问题，保障动力传输的稳定性与可靠性。装置整体采用底座集成式设计，底部安装板为带圆角的矩形钣金结构，板上预留四个对称分布的安装固定孔，可直接通过螺栓固定在设备的安装基准面上，安装边界规整，不需要额外设计复杂的转接支架，适配多数常规小型设备的安装空间，整体外廓紧凑，不会占用过多设备内部的布局空间。装置的核心功能围绕皮带张紧度的手动调节实现，配套3马力规格的动力输出端，通过手柄的扳动操作即可带动动力安装座沿底座的导向槽滑动，以此改变两个传动带轮之间的中心距，实现皮带张紧度的快速调整，调整过程不需要额外拆卸皮带或周边防护部件，操作门槛低，普通设备操作人员即可完成张紧校准，调整到位后可通过底座上的锁紧结构固定动力座位置，避免设备运行过程中出现位置偏移导致张紧力失效。从设计思路来看，该结构优先考虑了小型设备的维护便捷性与运行可靠性，将动力安装位、张紧调节结构、手柄操作位全部集成在一体式底座上，减少了分散零件的装配误差，上部的弧形护罩结构可覆盖皮带与带轮的啮合区域，避免运行过程中杂物卷入传动副，同时也能防止操作人员误触高速运转的传动部件，提升设备使用的安全性。侧边伸出的调节手柄做了弯折防滑处理，操作时施力方便，不会出现打滑脱手的问题，底座上的导向槽采用长圆孔设计，可适配一定范围内不同长度规格的传动皮带，拓展了装置的适配范围。在实际使用场景中，这类张紧装置能够有效延长三角带、平皮带等传动件的使用寿命，避免因张紧力过大导致的皮带过早疲劳断裂，也能防止张紧力不足带来的传动效率下降、动力损耗增加的问题，对于小型民用加工设备、轻型工业机具来说，这种手动调节式张紧结构结构简单、故障率低、维护成本低，相比自动张紧结构成本更低，更适配小功率设备的成本控制需求，同时结构强度足够承载3马力动力输出的载荷，运行过程中底座不会出现明显形变，调节机构的滑动顺畅无卡滞，长期使用也不会出现锈死无法调节的问题。
