带除氧阻尼活塞双作用液压缸结构设计

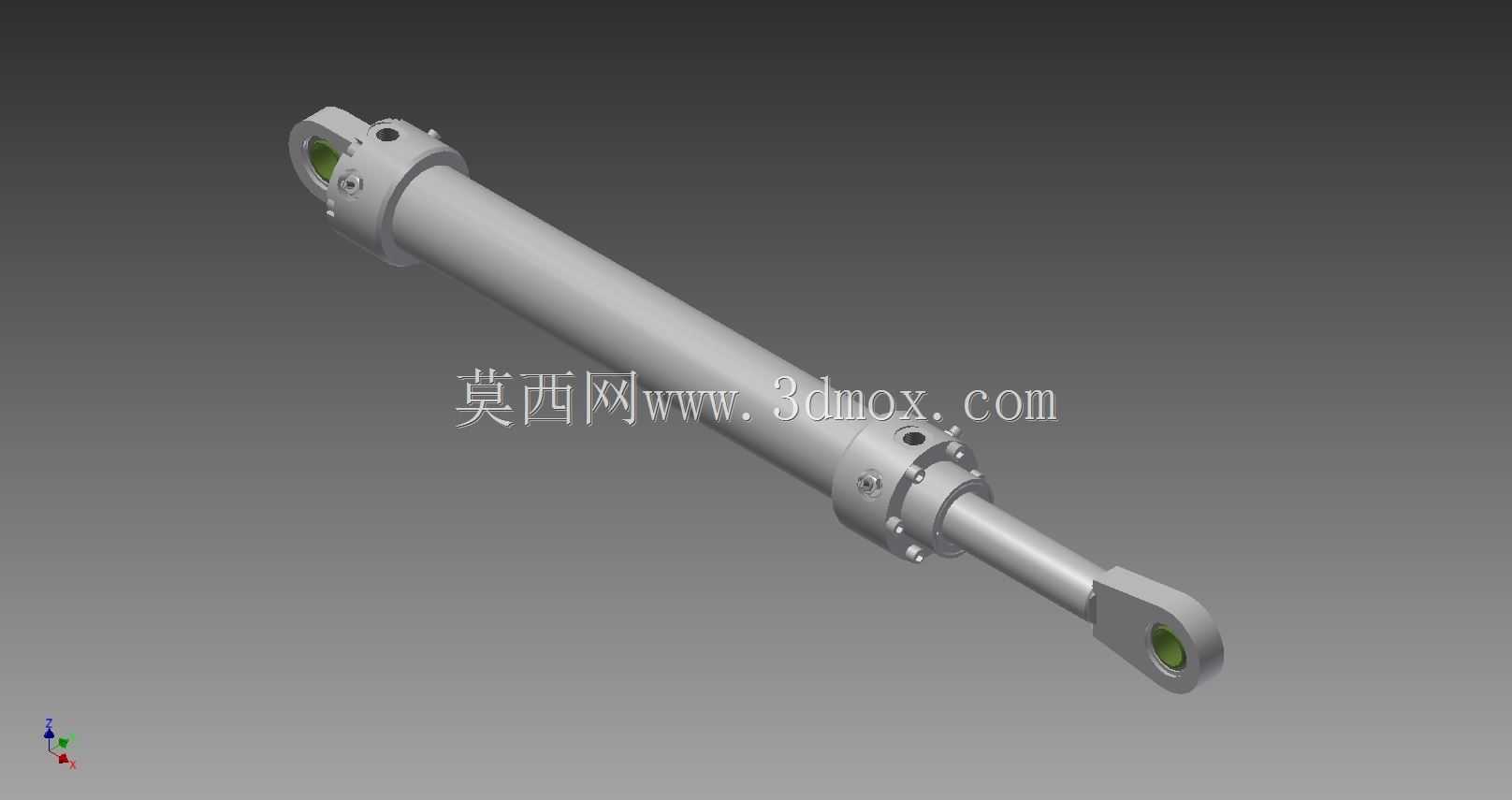

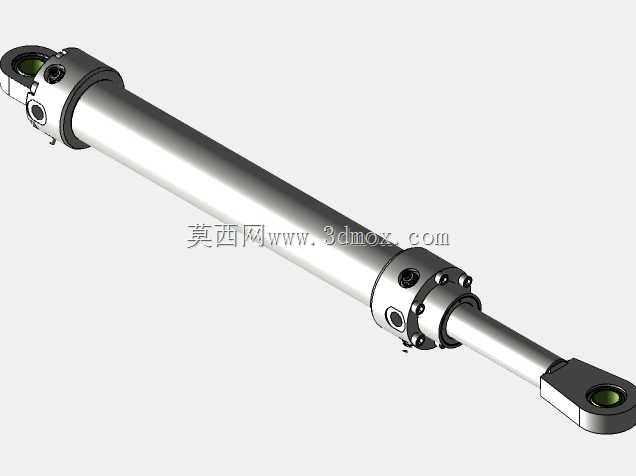

这款带除氧阻尼活塞的双作用液压缸，是液压传动系统中核心的直线执行元件，广泛应用于工程机械举升机构、重型设备姿态调整、工业生产线压装工位、特种车辆作业装置等需要平稳直线推力输出的场景，能够将液压系统的压力能稳定转化为机械往复运动的动能，适配中高压液压系统的工况使用需求。该液压缸采用双作用结构设计，可通过两腔进回油的切换实现活塞杆的伸出与收回动作，无需额外外力辅助回程，相比单作用油缸动作响应更灵活，负载适配范围更广。内置的除氧阻尼活塞是这款产品的核心设计亮点，阻尼结构能够在活塞运行至行程端点前逐步截留油液形成缓冲背压，避免活塞刚性撞击缸盖与缸底，大幅降低运行冲击与噪音，延长油缸整体使用寿命；除氧结构可在油液循环过程中减少腔体内滞留的气体，避免气蚀、爬行等液压系统常见故障，保障油缸运行的平顺性与位置控制精度。产品的核心尺寸参数经过工况适配优化，缸径设置为80mm，能够在常规16MPa系统压力下提供稳定的8吨级推力输出，可满足多数中载作业场景的负载需求；活塞杆直径为56mm，杆体经过调质与表面硬化处理，具备优异的抗弯、耐磨性能，可承受一定的侧向偏载，适配安装存在小幅角度偏差的工况；总行程为600mm，能够覆盖多数常规直线驱动的位移需求，安装接口采用两端铰接式耳环结构，耳环内置耐磨衬套，可在安装时自适应一定的摆动角度，降低安装对位的精度要求，同时抵消运行过程中产生的附加弯矩，避免杆体受弯变形。整体外形采用等直径缸筒设计，外部安装有进出油口、紧固法兰与密封压盖，所有密封部位均采用多层组合密封结构，既防止内泄影响传动效率，也避免外部灰尘、水汽进入缸体污染油液。在设计过程中，充分考虑了不同工况的安装边界，缸体外部预留了标准的油口连接螺纹，可直接适配常规液压管路接头，两端耳环的安装孔径符合通用液压油缸的安装尺寸规范，可直接替换同规格的常规油缸完成设备升级，无需对设备安装位进行额外改造。缸体表面做了防锈防腐处理，可适应户外、潮湿等复杂作业环境，阻尼缓冲的力度可根据实际使用需求通过端部的缓冲调节阀进行微调，适配不同运行速度下的缓冲需求，无论是低速重载的压装作业，还是中速往返的举升作业，都能保持平稳的运行状态，不会出现启动卡顿、行程末端冲击、带载回缩溜缸等问题。
