双支耳带孔圆筒连接支座结构设计

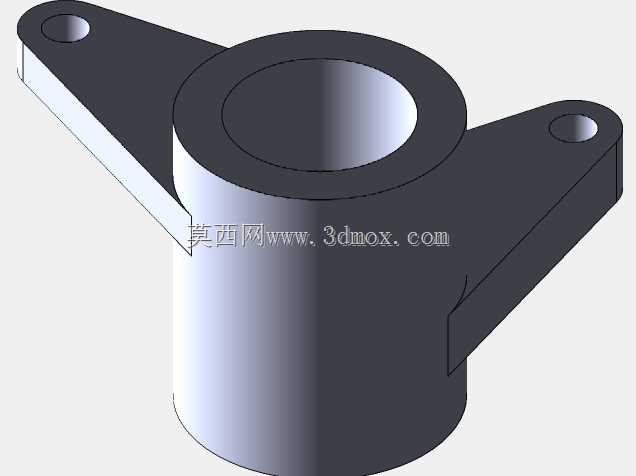

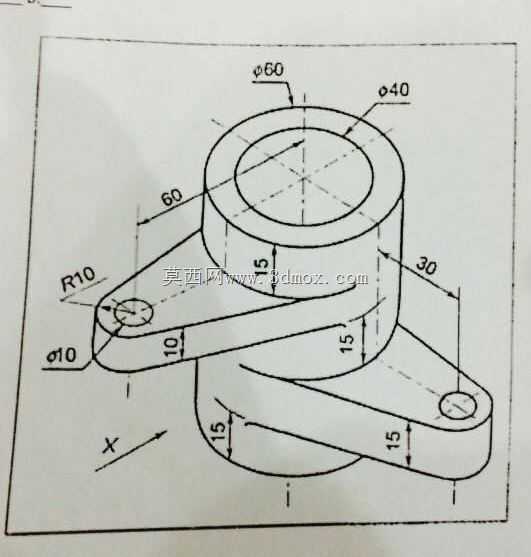

该零件属于机械传动与支撑系统中的典型铰接连接支座，广泛应用于轻工自动化生产线、小型工装夹具、通用机械设备的连杆传动机构中，主要承担相邻构件之间的铰接支撑、动力传递与位置固定作用，可实现两个运动部件之间的定角度摆动连接，避免传动过程中出现构件错位、受力偏移的问题，在小型连杆机构、手动操作工装、轻型输送设备的摆动单元中十分常见。从功能特性来看，零件主体为上下同轴的圆筒结构，上端圆筒内径40mm、外径60mm，可直接穿装对应直径的固定转轴或支撑导杆，圆筒自身高度30mm，能够为穿装的轴类零件提供足够的接触支撑面，降低轴件转动过程中的接触面压强，减少长期运转带来的磨损。圆筒下方延伸出两个对称分布的支耳结构，支耳端部做R10的圆弧过渡，每个支耳末端开设直径10mm的铰接通孔，两个支耳的孔中心距主体圆筒中心的水平距离为60mm，可通过销轴与外部连杆、摆臂构件形成铰接配合，实现动力的换向传递。从设计思路来看，该零件采用对称式结构布局，能够保证两个支耳受力均匀，避免单侧受力带来的结构变形；支耳与主体圆筒衔接处做平滑过渡处理，可有效降低应力集中系数，提升零件整体的抗疲劳强度，适合承受周期性的摆动载荷。零件的厚度方向尺寸经过匹配设计，主体圆筒下方的连接段厚度为15mm，两个支耳的板厚为10mm，下方同轴定位段的高度为15mm，既能够保证整体结构的刚性，满足常规轻载传动的强度要求，又能尽可能控制零件自身重量，减少材料消耗，降低加工成本。在安装边界方面，零件下方的同轴圆柱段可嵌入对应安装基座的定位孔中，实现快速定位，配合支耳上的铰接孔与主体圆筒的轴孔，可完成三个方向的连接配合，安装时无需额外设计复杂的定位结构，能够有效缩减装配工时，适配多种常规安装场景。零件所有外露棱边均做倒钝处理，避免装配过程中划伤操作人员，同时也能减少应力集中点，延长零件的使用寿命，整体结构紧凑，没有冗余设计，加工工艺性良好，可通过常规的车削、铣削、钻削工序完成加工，适合小批量生产与备件替换使用。
