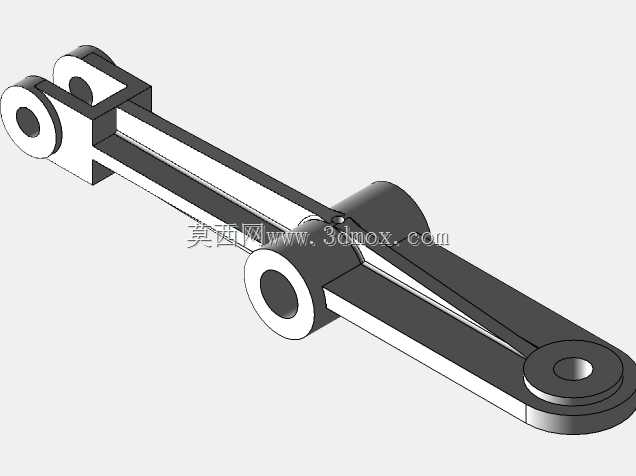

手动操纵摇臂连杆结构三维设计

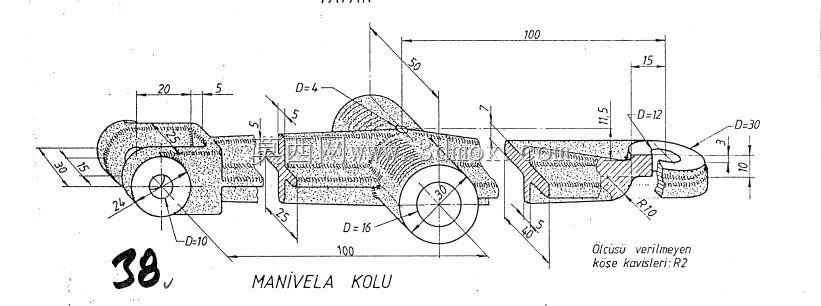

该手动操纵摇臂连杆构件是手动操作类机械设备的核心传力执行部件，广泛应用于小型机床进给操纵、工业阀门手动启闭控制、轻工设备档位切换、农用机械手动调节机构等场景，承担着将人手施加的旋转力矩转化为受控部件直线位移或角度偏转的传动作用，是手动操控回路中实现力与运动传递的关键连接件。从功能特性来看，该构件采用一体化摇臂与铰接端组合结构，一端设置带通孔的铰接轮座，用于与设备固定基座形成可转动的铰接副，作为整个摇臂的旋转支点；中部为变截面过渡连杆段，通过合理的截面轮廓变化兼顾传力强度与结构轻量化，避免操作过程中出现构件挠曲变形；另一端设置带铰接孔的操纵连接端，用于与受控动作部件形成活动铰接，同时在摇臂臂身预留了防滑握持的轮廓结构，方便操作人员施加操纵力矩，整体传动路径短、传力效率高，手动操作时无明显旷量，能够精准传递操纵动作。在设计思路上，该构件充分考虑手动操作的人机工程需求与实际传力的强度要求，铰接支点端的轮座采用加厚环形结构，铰接孔的孔径匹配常用的铰接销轴尺寸，孔位周边做圆弧过渡处理以降低应力集中，避免长期反复受载出现孔位开裂；中部连杆段采用渐变截面设计，靠近支点端截面尺寸更大以承受更大的弯矩，靠近操纵端截面适当收窄，在保证结构刚度的前提下减少不必要的材料冗余；末端连接端设置不同规格的铰接孔位，适配不同连接尺寸的受控部件，同时所有外轮廓的锐边均做倒圆处理，既避免操作时划伤操作人员，也能减少应力集中提升构件的疲劳寿命。从外形尺寸与安装边界来看，该构件整体总长度为100mm，支点端铰接轮的外径为30mm，中心铰接孔直径为12mm，轮座厚度方向尺寸为11.5mm；中部连杆段的最小宽度为16mm，臂身过渡处的外圆弧半径为10mm，所有未注圆角均为R2，避免锐边应力集中；末端连接端的铰接孔直径为4mm，连接端厚度为10mm，安装时仅需在支点位置匹配对应直径的铰接销轴固定于设备基座，末端通过销轴连接受控部件即可完成装配，整体安装占用空间小，不需要额外的复杂安装座，适配多数紧凑型手动操纵机构的安装空间要求，在有效操纵行程内不会与周边设备构件发生运动干涉，能够稳定完成反复的操纵动作循环。
