桶料专用装卸堆高搬运叉车结构设计

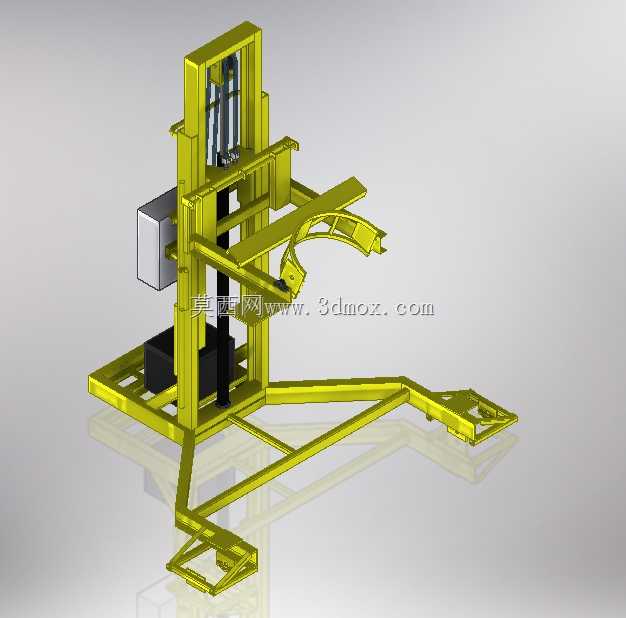

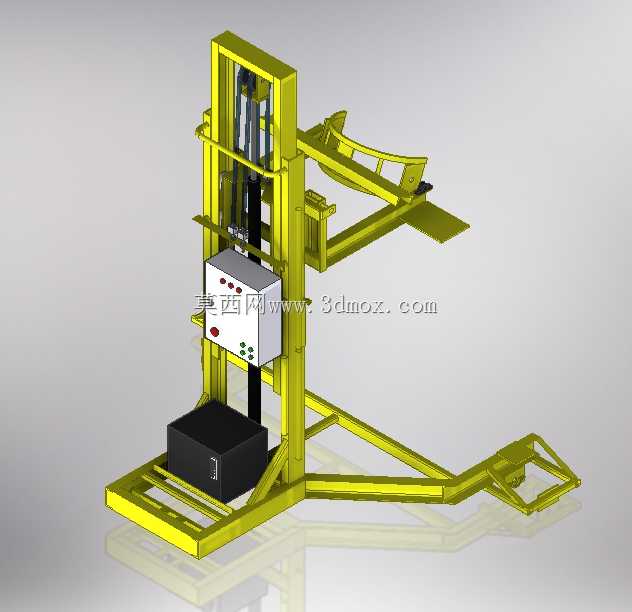

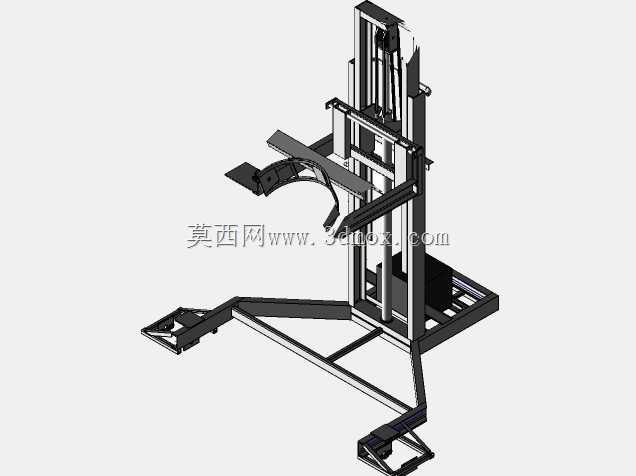

这款桶料专用搬运堆高设备，主要面向仓储物流、生产车间的桶装物料周转场景设计，可适配标准工业圆桶的装卸、堆垛、短距离转运作业，解决传统通用叉车搬运桶装物料时易滑脱、对位难、抱夹不稳的痛点，广泛适用于化工原料仓储、粮油生产车间、润滑油分装库区、危化品周转场地等需要频繁转运桶装货品的作业环境，能够在狭窄通道、货架间隙等有限空间内完成作业，适配常规仓储通道的通行宽度要求，无需额外预留过大的转弯作业空间。设备主体采用框架式门架结构，底部采用前伸式支腿布局，支腿跨距经过适配设计，可直接横跨标准托盘底部空间，作业时无需额外调整托盘位置，即可完成托盘上桶装物料的取放动作，大幅降低对位调整的操作时长。门架部分采用直立式升降导向结构，搭配内置的升降驱动组件，可实现抱夹机构的平稳垂直升降，升降过程中无横向偏移，能够保证桶装物料在升降过程中保持水平状态，避免桶内物料倾洒、桶身磕碰变形的问题。前端的抱夹机构采用弧形仿形设计，弧度匹配标准工业圆桶的外壁曲率，接触位置可增设防滑缓冲垫层，抱夹开合行程覆盖常规工业桶的直径范围，可适配不同容量规格的钢制、塑料材质圆桶，抱夹动作与升降动作可独立控制，作业时可先完成对位抱夹锁紧，再执行升降动作，全程无需人工辅助扶持桶身，降低作业人员的劳动强度与安全风险。设备的动力与配重模块集成布置在门架后侧位置，紧凑的布局既平衡了前端载重的力矩，也压缩了设备的整体长度尺寸，让设备具备更小的转弯半径，可在宽度有限的仓储通道内灵活转向、进退。整体结构采用型钢焊接成型的框架设计，在保证结构强度满足额定载重要求的前提下，尽可能降低设备自身重量，减少行走驱动的负载损耗，各运动部件的安装位置预留了充足的维护操作空间，日常保养时可快速完成导向部件润滑、紧固件检查、驱动组件维护等操作。设备的操作控件集中布置在操作人员易触及的位置，操作逻辑符合工业车辆的常规操作习惯，操作人员经过简单培训即可上手作业，抱夹的锁紧机构带有机械自锁特性，即使在动力意外中断的情况下，也能保持对桶身的夹紧状态，避免物料坠落引发的安全事故。在安装与场地适配方面，设备的底部支腿高度适配常规标准托盘的离地间隙，可直接伸入托盘底部完成取货，无需对现有仓储托盘、货架结构进行改造，可直接融入现有仓储作业流程，与现有仓储设施完成适配，无需额外的场地改造投入。
