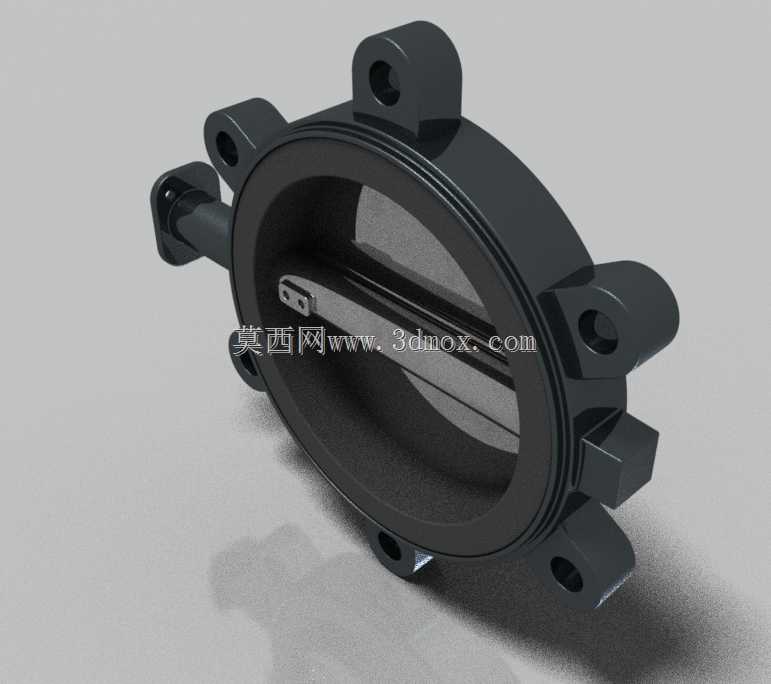

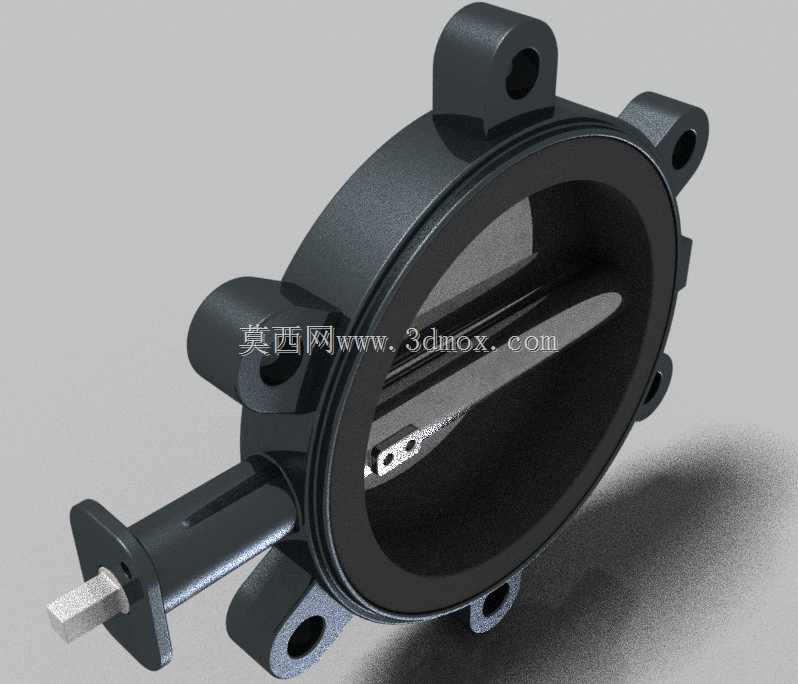

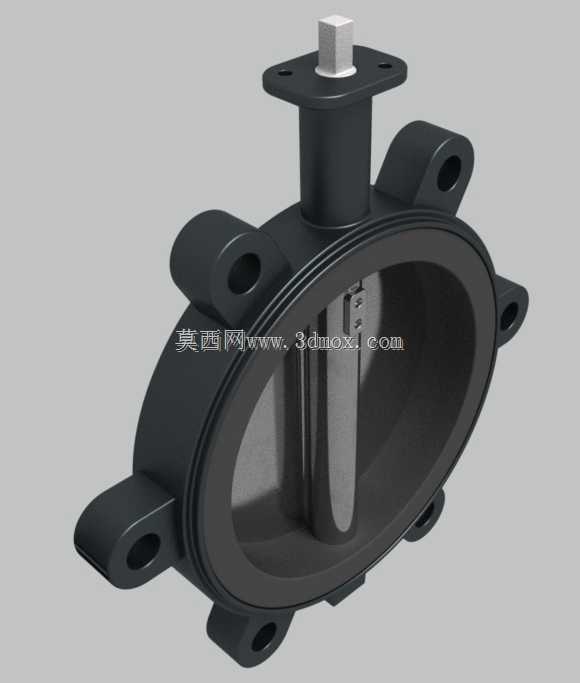

简化结构法兰式蝶阀三维设计作品

这款法兰式蝶阀主要应用于低压给排水、暖通循环、普通工业流体输送等管路场景，作为管路通断与流量调节的核心控制部件，适配常温清水、低浓度流体介质的工况需求，在民用建筑供水、厂区循环水系统、小型工艺管路中都能发挥稳定的截流作用。该款蝶阀采用对夹法兰连接的结构形式，阀体周向均匀分布带安装孔的连接耳，能够直接与两端管路法兰通过螺栓锁紧固定，安装时无需额外配置转接构件，可有效压缩管路安装的轴向空间，适配安装空间紧凑的管路布局场景。产品设计阶段做了结构简化处理，省略了常规蝶阀配置的销钉与衬套构件，在满足低压工况密封与启闭需求的前提下，减少了零件加工工序与装配环节，有效降低了生产制造成本，同时减少了易损构件数量，降低了后期运维的更换频次。阀体整体采用椭圆式流道结构，内部蝶板为流线型平板设计，启闭过程中绕阀杆轴线做90度回转运动，全开状态下蝶板与管路流向平行，流道阻力系数极低，不会对管路内流体输送造成明显的压损，能够有效降低管路输送的动力消耗；全关状态下蝶板外缘与阀体内腔密封面贴合，可实现可靠的截流效果，满足管路检修、支路切断的使用需求。上部阀杆采用凸台式安装结构，顶部预留标准驱动连接位，既可以适配手柄手动驱动，也可根据使用需求加装电动、气动执行机构，实现远程自动控制，适配不同自动化程度的管路系统。安装边界方面，阀体周向的连接耳位置与同通径法兰的螺栓孔距完全匹配，轴向安装尺寸远小于同通径的闸阀、截止阀，安装时无需在管路端预留过长的操作空间，尤其适合老旧管路改造、空间受限的设备配套管路场景。整体结构没有冗余设计，所有构件的受力路径经过优化，阀杆与阀体的配合部位做了加厚处理，可承受启闭过程中的操作扭矩，避免长期使用出现结构变形，保障长期使用的结构稳定性。
