紧凑型麦克纳姆轮左右驱动轮模组结构

该轮组模组主要面向全向移动类机器人的行走系统应用场景，可适配仓储物流AGV、竞赛类移动机器人、小型巡检转运平台等需要实现平面内全向移动的设备，无需传统转向结构即可完成横向平移、原地旋转、斜向行进等特殊移动动作，能够在狭窄作业空间内灵活调整位姿，大幅提升移动设备的空间适配能力，解决传统轮组转向半径大、窄空间通行困难的痛点。

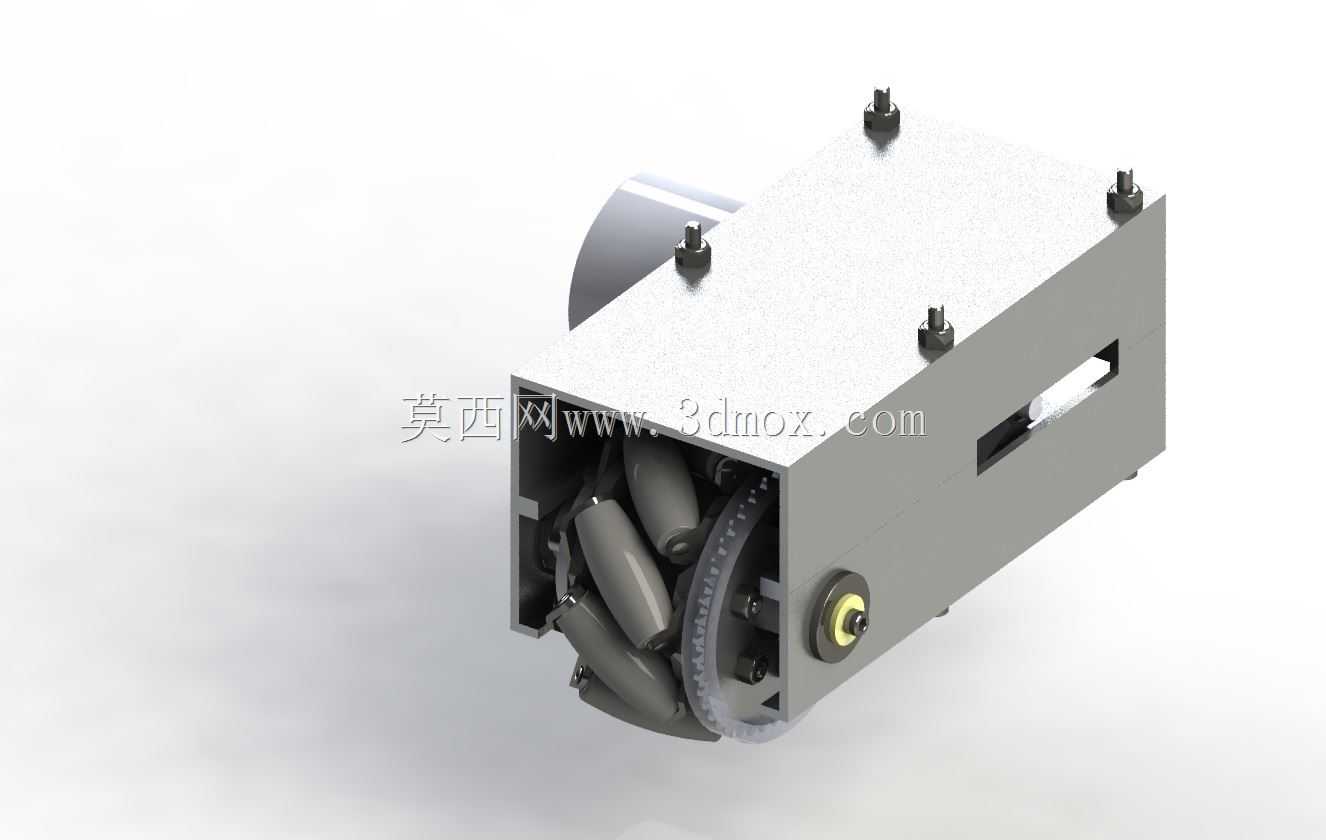

从实际用途来看，该模组将驱动动力、减速传动、行走轮体、安装支撑结构进行了高度集成，作为移动机器人的核心行走执行单元，可直接成对对称安装在机器人底盘的对应安装位，无需额外设计复杂的轮系支撑与传动衔接结构，能够有效缩短移动底盘的开发周期，降低底盘结构的设计复杂度。

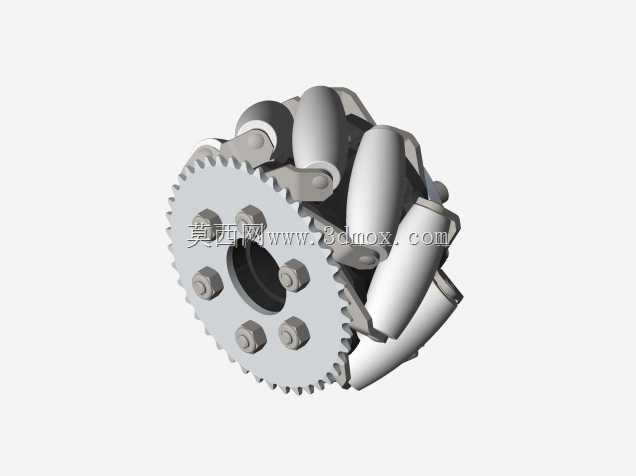

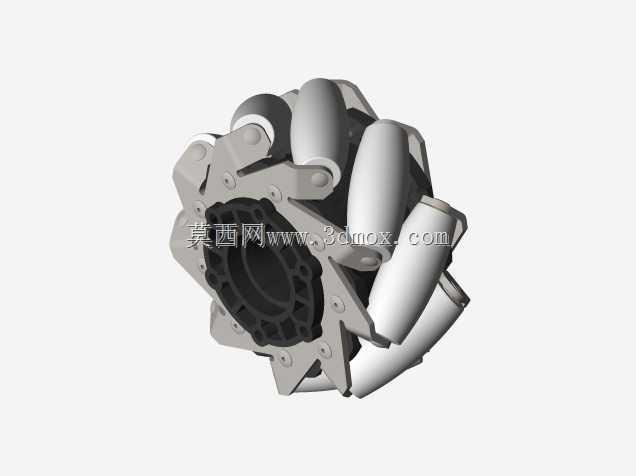

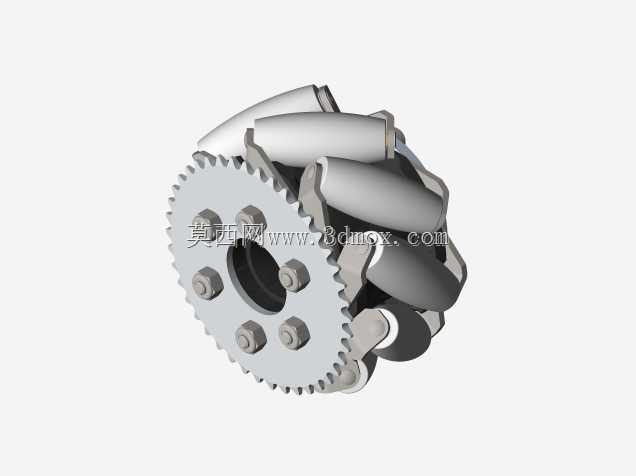

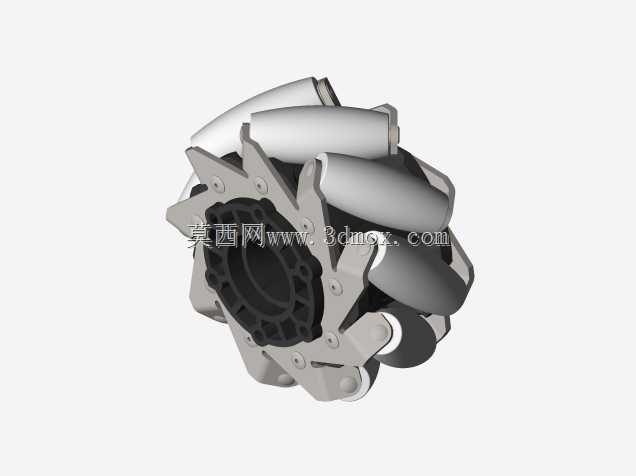

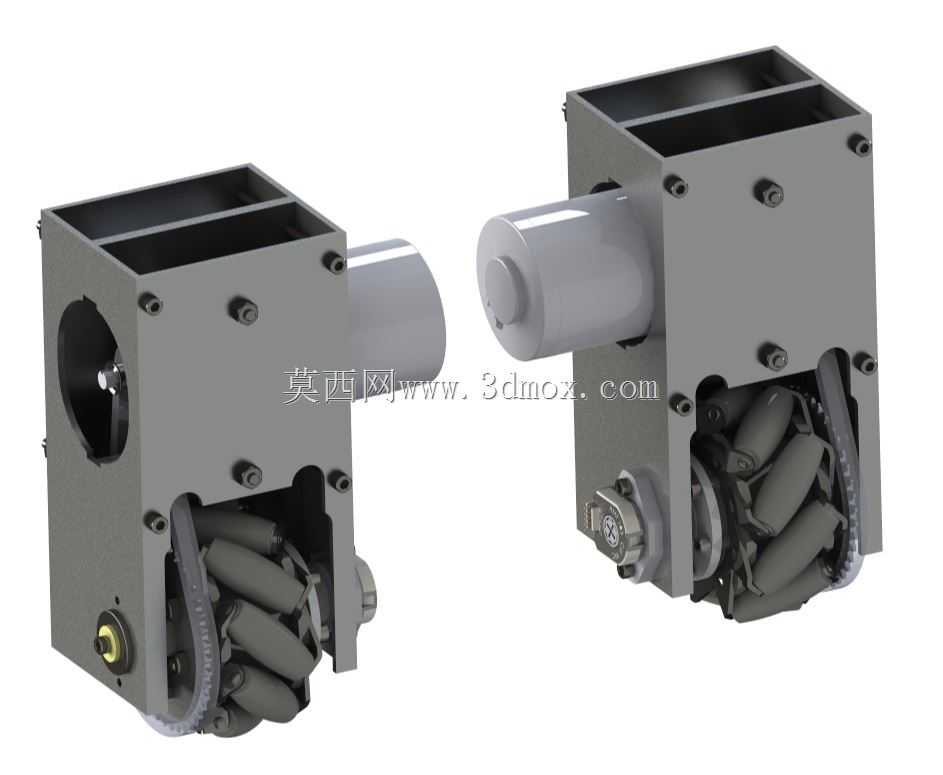

产品功能特性方面，该模组采用重载型麦克纳姆轮作为行走执行部件，单轮额定承载能力强，可适配大负载工况下的全向移动需求；内置固定减速比的齿轮传动结构，能够将驱动电机的高转速低扭矩输出转化为轮体所需的低转速大扭矩输出，匹配移动设备的行进速度与牵引力需求；左右模组采用对称化设计，分别适配底盘左右侧的安装需求，修正了常规对称轮组外壳部件的适配差异，同时预留了编码器安装位，可搭配检测元件实现轮速的闭环检测，为移动设备的精准定位、速度控制提供硬件基础；配套的3D打印安装支架可辅助完成传感器、线束的规整固定，提升模组整体的集成度。

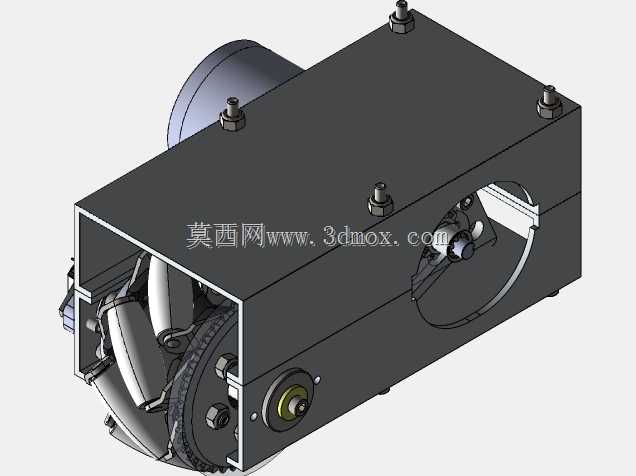

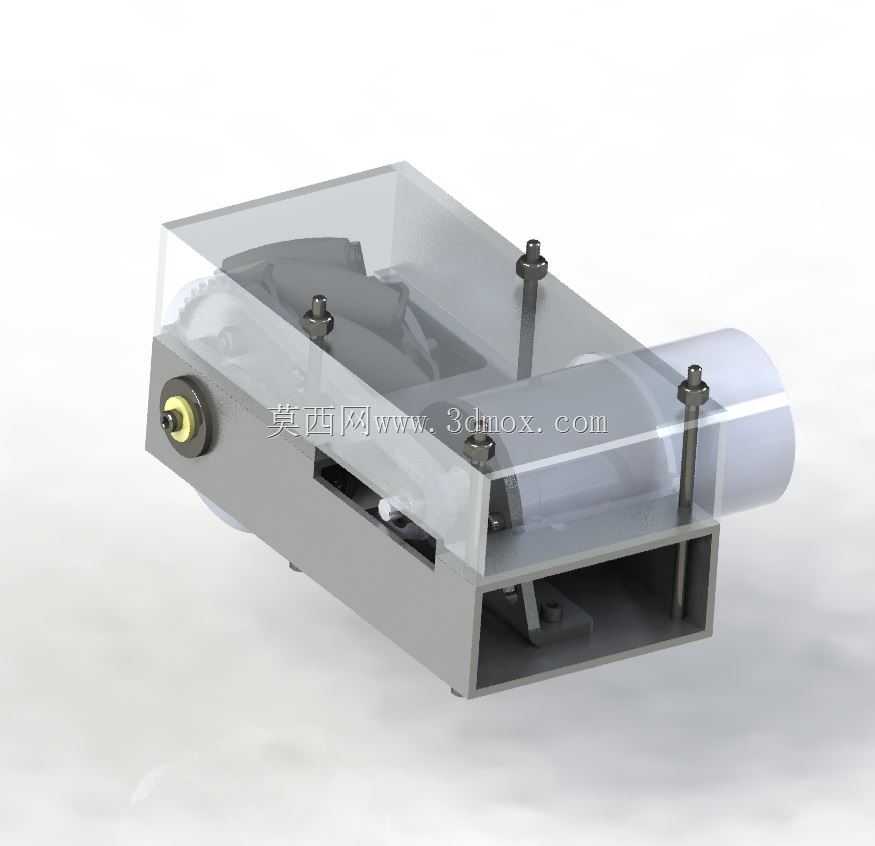

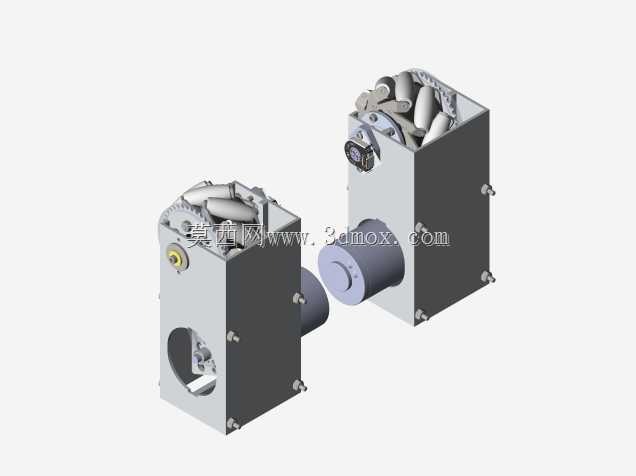

设计思路上，该模组走紧凑化集成路线，将电机安装位、传动腔、轮体安装腔整合在同一个金属支撑壳体内，尽可能压缩轮组的整体占用空间，在保证结构强度与承载能力的前提下，缩小轮组的外廓尺寸；壳体采用方正的箱型结构，安装面平整，可通过螺栓直接与底盘框架进行刚性连接，安装定位便捷；传动部件内置在壳体空腔内，可避免外界粉尘、杂物侵入传动啮合区域，提升传动结构的运行可靠性与使用寿命；同步带传动结构衔接电机输出端与轮轴输入端，可缓冲传动过程中的冲击振动，同时具备一定的过载保护能力。

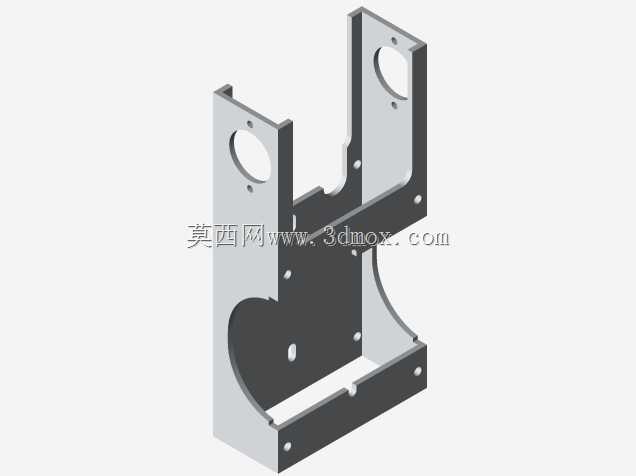

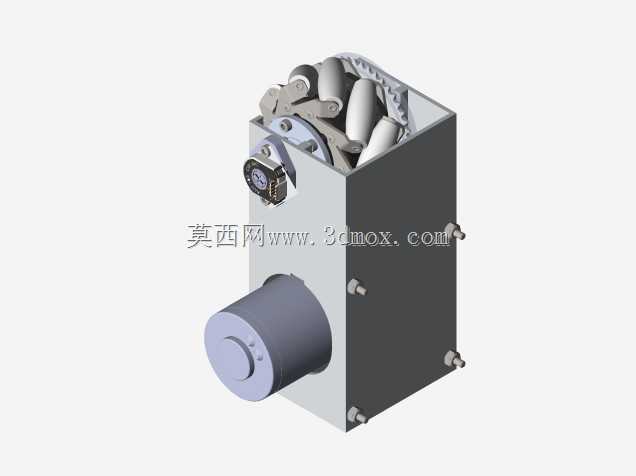

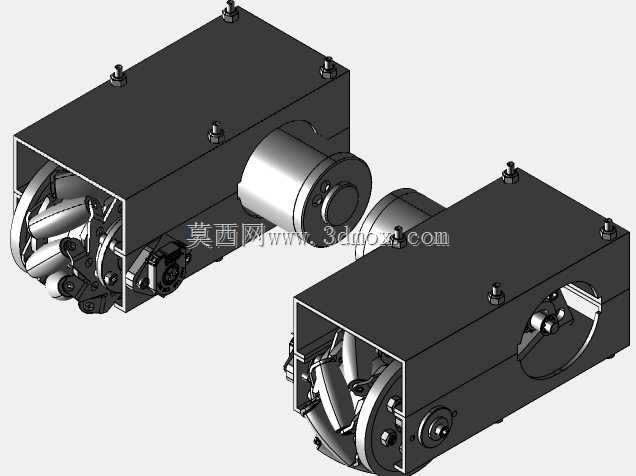

从安装边界来看，该模组的壳体为规则长方体结构，侧向伸出的电机筒体与下方的麦克纳姆轮体均明确了外伸边界，设计底盘安装位时可根据模组的外廓尺寸预留对应的安装空间，保证轮体转动、电机安装不会与底盘其他部件产生运动干涉；壳体上预设的多组安装螺孔可适配不同规格的底盘型材安装需求，无需额外加工转接件即可完成固定，轮体下边缘的安装高度可根据底盘离地间隙需求进行适配调整，保证轮体与地面的接触压力均匀，避免出现轮体悬空、偏磨等问题。
