热流道液压抽芯前面板注塑模具结构

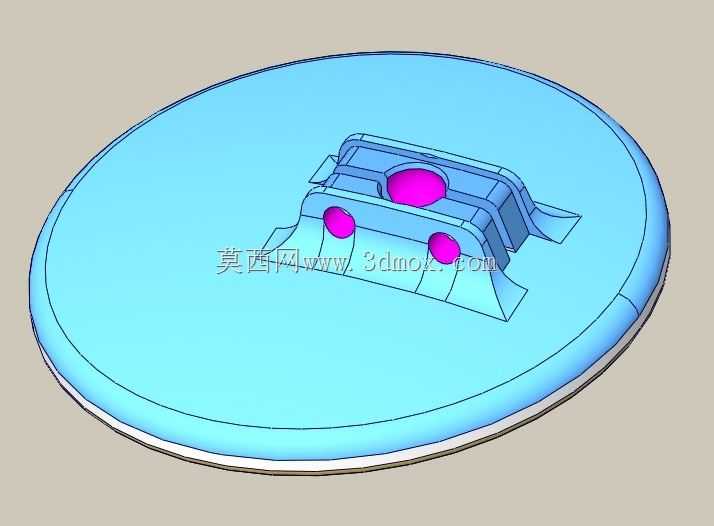

这套模具针对电器设备前面板类外观件的注塑成型需求设计，日常应用在消费电子、小型工控设备的面板量产场景中，这类面板往往带有侧向孔位与装配卡扣，常规直顶、斜顶结构无法顺利完成脱模，因此在结构设计上做了针对性适配。模具采用热流道喷嘴进胶的方案，相比传统冷流道结构，能够减少流道凝料的产生，降低原料损耗，同时进胶点痕迹更小，适配前面板这类对外观面质量有要求的塑件，避免进胶痕迹残留影响后续表面喷涂、丝印工序的效果。

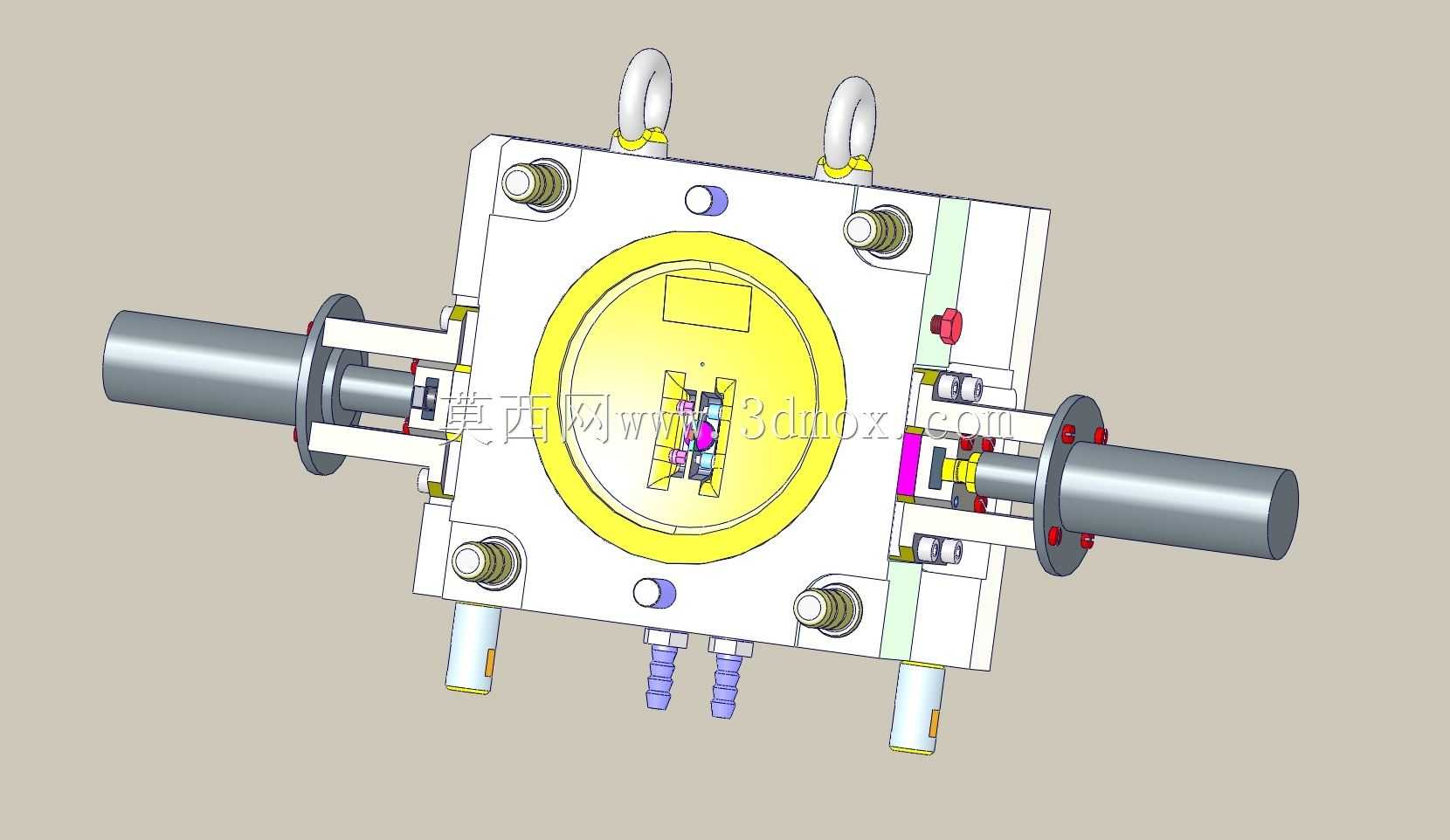

侧向脱模环节配置了两个独立侧型芯，与侧边的液压缸做刚性连接，开模时液压缸先带动侧型芯完成横向抽芯动作，抽芯行程完全覆盖塑件侧向倒扣与孔位的深度，避免抽芯不到位导致塑件拉裂、变形，待侧抽芯动作完全到位后，模具再完成主分型面的开模，后续通过顶出机构将成型完成的面板塑件从型芯侧顶出，整套动作逻辑通过行程开关做位置互锁，避免动作顺序错乱导致模具撞模损坏。

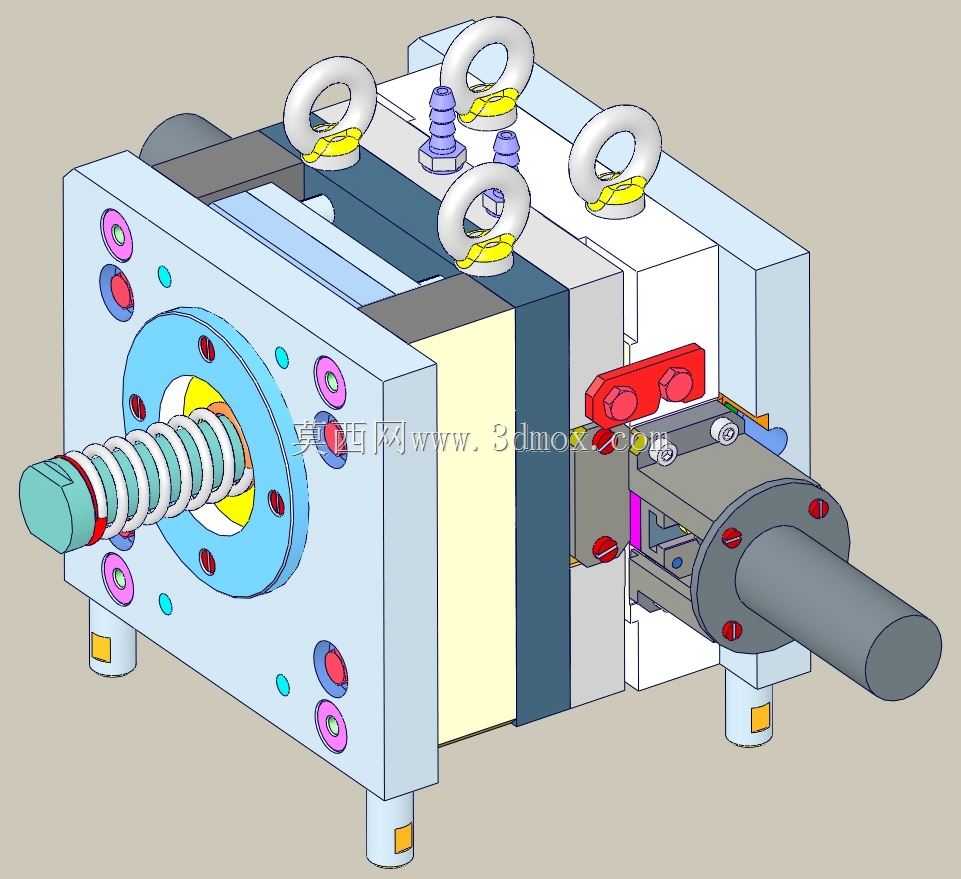

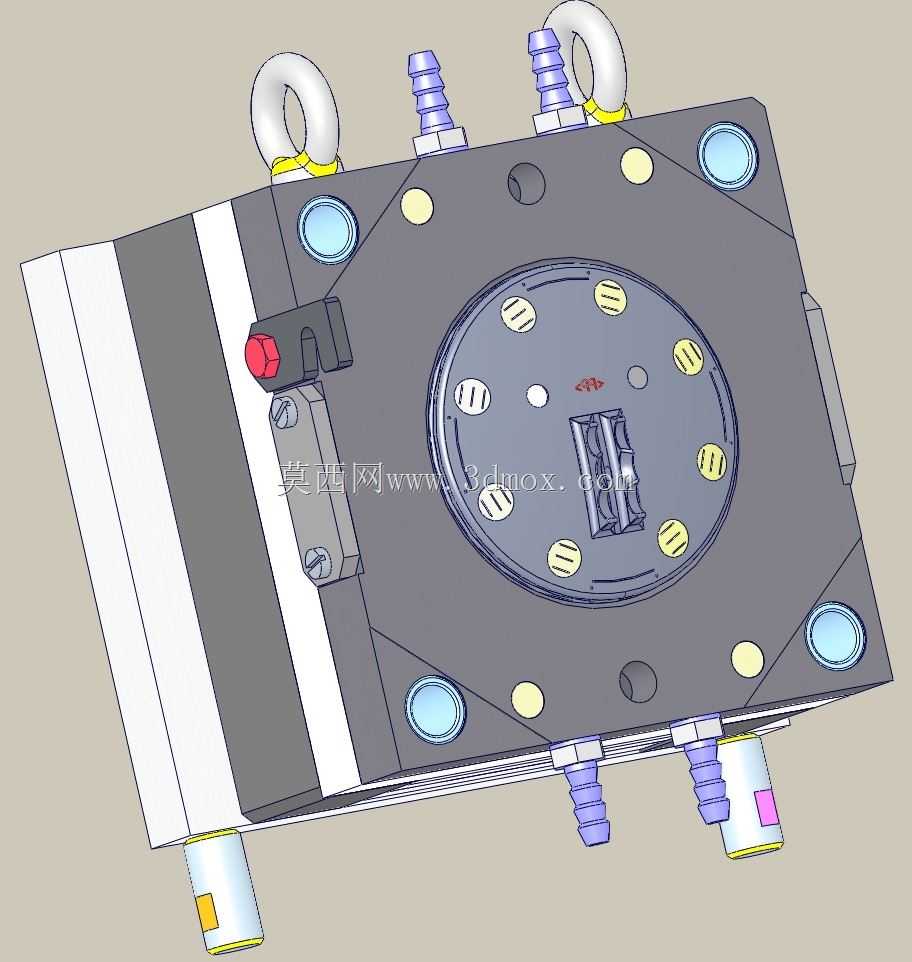

模具的安装边界适配市面上常规吨位的卧式注塑机，顶部配置的四个吊环是为了模具上机吊装时的平衡起吊，避免吊装过程中模具倾斜磕碰导柱、型腔面；模具四周的导柱导套做了加长设计，合模时能够提前导向定位，保证动定模的同轴度，避免型腔错位导致塑件出现飞边、壁厚不均的问题。面向进胶侧的法兰结构直接对接注塑机炮嘴，同轴度公差控制在0.02mm以内，避免射胶时出现漏胶问题。侧边的冷却水路布局围绕型腔、型芯的成型区域均匀分布，水路直径与间距按照成型塑料的熔融温度特性设置，保证成型过程中模温均匀，减少塑件冷却不均导致的翘曲、缩痕问题，尤其是前面板这类平面面积较大的塑件，均匀的冷却是控制平面度的核心要素。

整套结构的顶出环节做了受力平衡设计，顶杆位置避开塑件的外观面与装配定位面，顶出行程根据塑件的脱模斜度与抱紧力计算设置，既保证塑件能够完全脱离型芯，也不会因为顶出行程过大导致顶杆顶穿塑件或者顶出机构脱轨。模具上的紫色调节部件是热流道的温度调节结构，能够根据不同原料的成型温度调整喷嘴段的加热温度，适配ABS、PC等多种常用面板类塑料的成型需求，不用大幅修改流道结构就能切换生产原料，提升模具的通用适配性。
