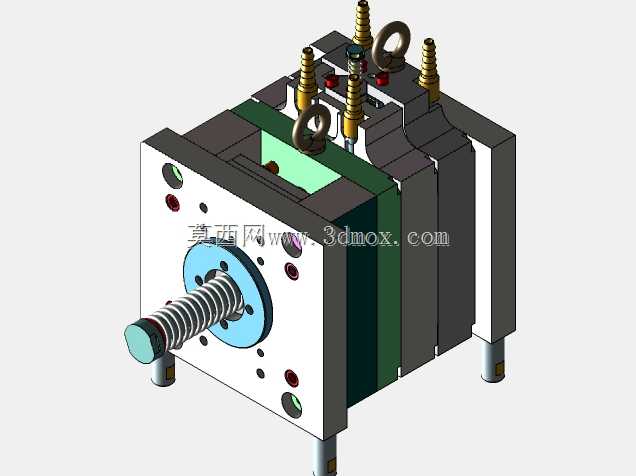

带铜管冷却结构的塑料注射成型模具

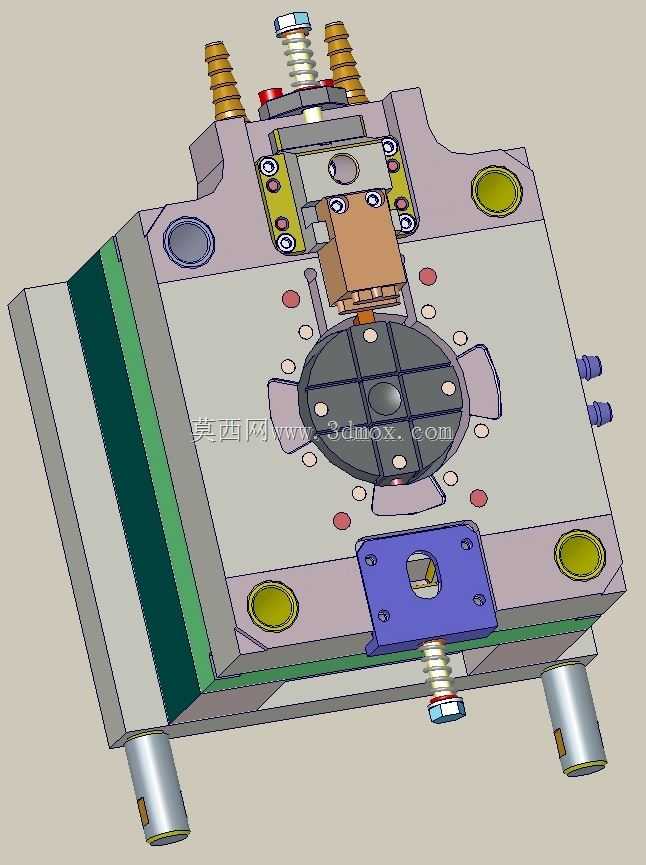

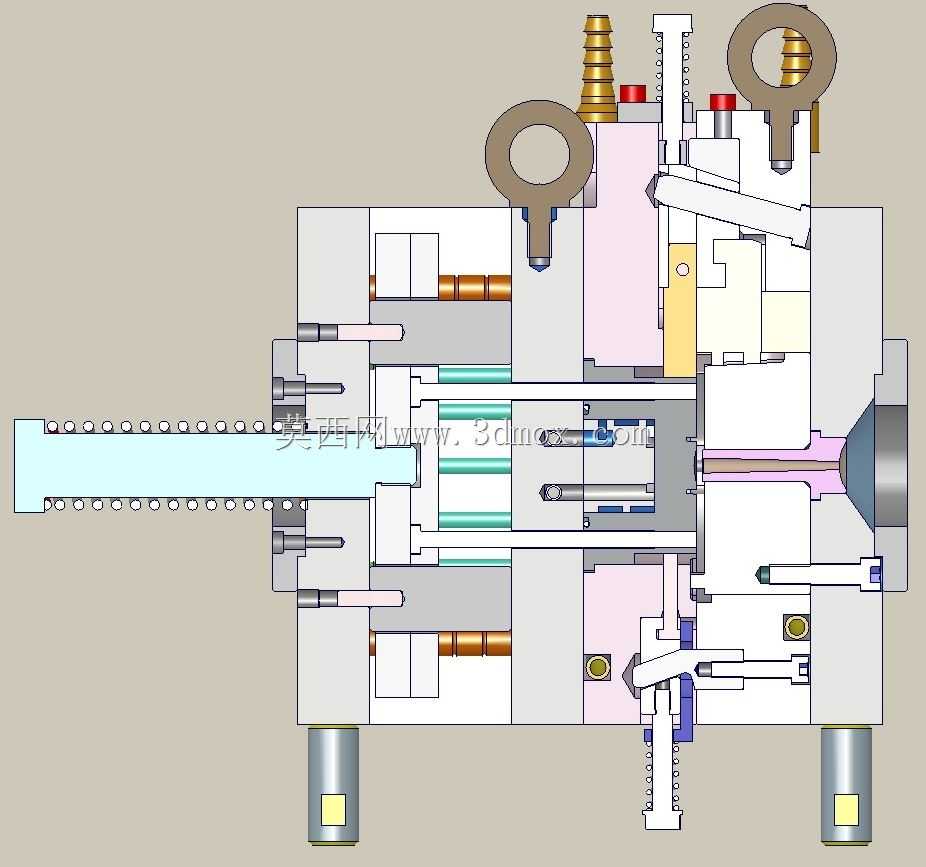

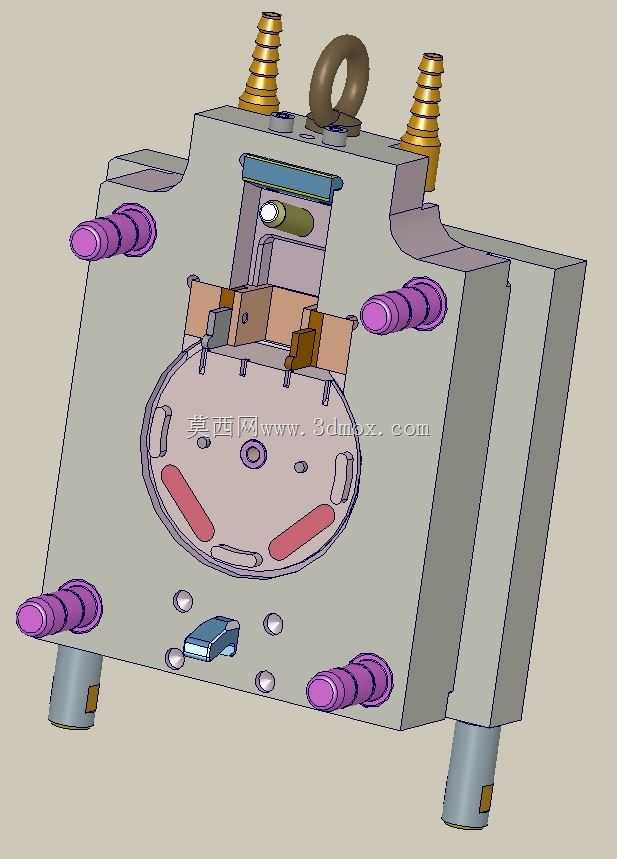

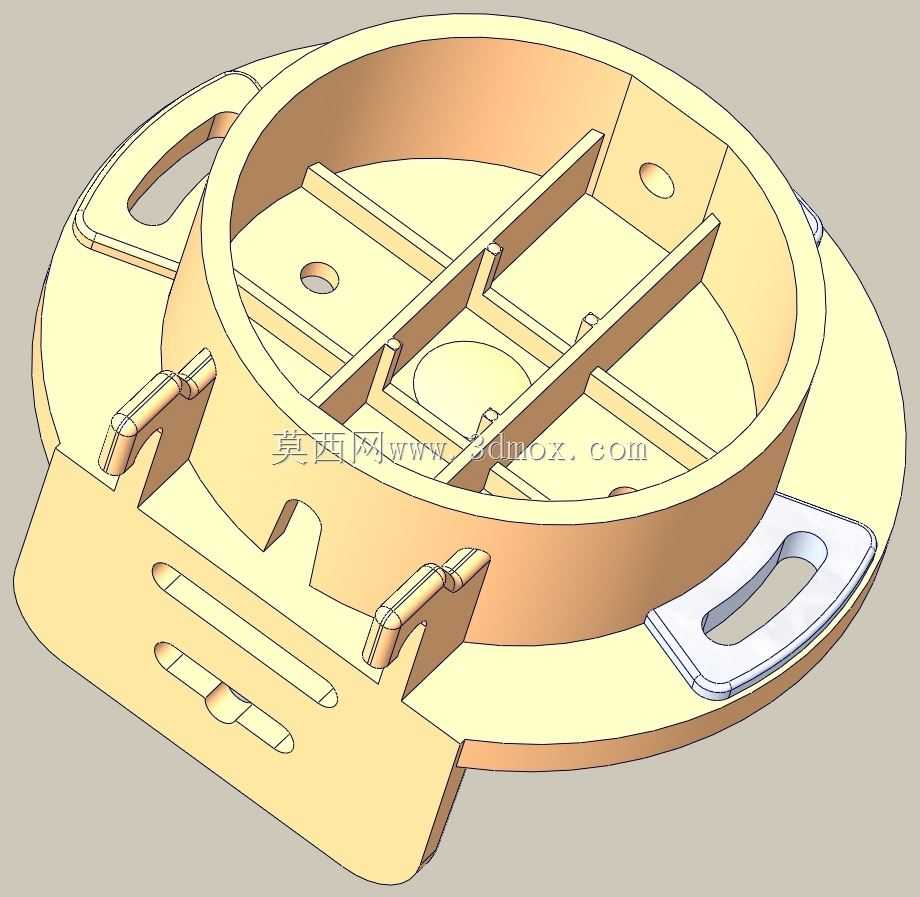

这套塑料注射成型结构，主要面向带细长管状嵌件的塑料外壳类制品量产场景，常见于电子接插件外壳、小型流体管路接头、精密仪器包覆壳体的注塑生产环节，适配卧式注塑机的安装工位，模架整体采用标准龙记模坯规格，长宽尺寸控制在350mm*400mm区间，闭合后总厚度为280mm，可直接适配锁模力120T-160T的常规注塑设备，安装时定位圈与注塑机料筒中心同轴度公差需控制在0.02mm以内，避免射胶偏移产生飞边。结构设计上针对制品内嵌长金属管的特殊需求，采用了前后模对插定位的结构，嵌件安装位设置在动模侧的导向滑块上，合模前可手动或借助简易工装将金属管插入定位芯轴，合模过程中滑块靠斜导柱驱动精准复位，避免金属管在射胶过程中受料流冲击发生偏移。冷却系统摒弃了传统的直通式水路，在靠近浇口的定模镶件内部嵌入了绕制的紫铜管，铜管内部通入循环冷却水，可快速带走浇口附近聚集的热量，避免制品局部出现缩痕、翘曲问题；金属板上的管道槽内预留了熔融铅的填充空间，这一设计主要用于局部热流道的温度平衡，在成型对温度敏感的工程塑料时，可通过铅的高热传导性快速均衡模腔各区域温度，减少制品内应力。脱模机构采用顶针、推板联合顶出的方式，针对管状制品的内壁设置了环形推块，外壁搭配均匀分布的圆顶针，开模后动模侧先完成抽芯动作，待侧向滑块完全退出制品倒扣区域后，顶出机构再动作，避免顶出过程中制品出现发白、变形问题。浇注系统采用侧浇口进料，浇口位置选在制品非外观面的侧壁处，成型后可通过简易冲切去除浇口残留，不会影响制品外观质量。整套结构的导向部件除了标准的导柱导套外，在动定模镶件的贴合面额外设置了零度直身锁，抵消长期生产过程中模架受力产生的偏移，保证模具连续生产的精度稳定性，各滑动部件均预留了0.02-0.03mm的配合间隙，表面做氮化处理提升耐磨性能，日常生产中只需定期在滑动面加注高温润滑脂，即可满足连续万模次以上的生产需求。
