塔式配套滚筒式谷物烘干处理设备

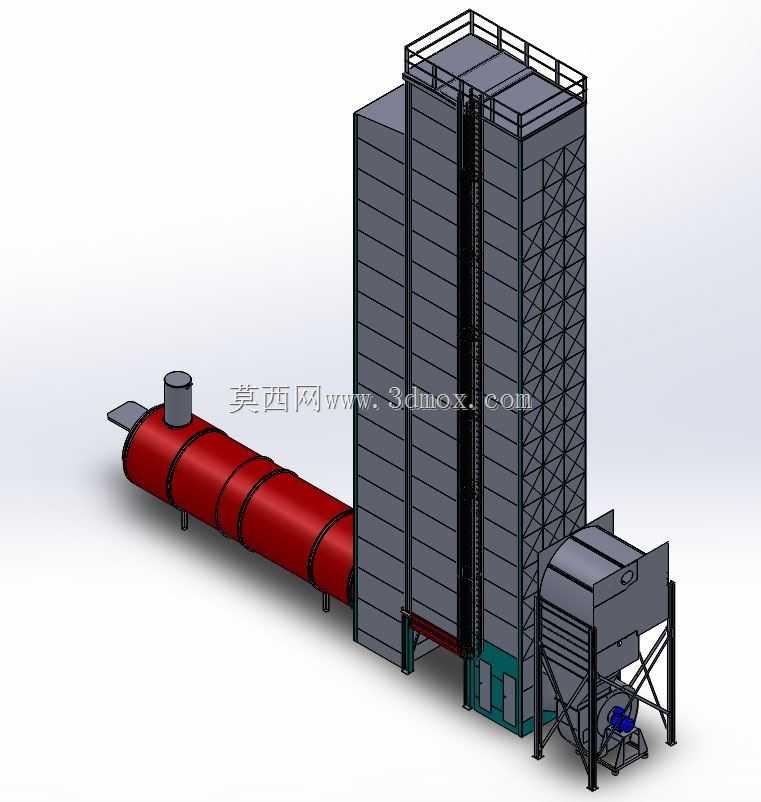

这套谷物干燥组合设备主要面向规模化粮食收储站点、中型农垦生产基地的产后粮食处理环节，解决收获季高水分谷物无法直接入库存储、易发生霉变发芽的核心痛点，可覆盖玉米、小麦、水稻等主流粒状粮食的降水干燥作业，适配连续式批量生产的作业需求。整套设备采用立式烘干塔搭配卧式回转滚筒的组合结构，其中立式塔体承担主要的缓苏、顺逆流烘干工序，内部设计多层角状盒通风结构，可让热风与自上而下流动的谷粒充分接触，逐层带走谷粒表层与内部的游离水分，避免一次性高温烘干造成的谷粒爆腰、破碎率升高问题；旁侧的卧式回转滚筒可承担预烘干或者高水分粮的初降水工序，针对刚收获的含水率超25%的湿粮，先通过滚筒内的扬料板不断翻抛谷粒，配合通入的低温热风完成初步降水，再送入立式塔体完成后续缓苏与终烘干流程，能有效提升整体烘干效率，减少高湿粮直接进塔造成的堵塞、烘干不均问题。设备末端配套的风机与除尘结构，可将烘干过程中携带的谷尘、瘪粒通过风选分离排出，减少烘干环节的粮食杂质含量，同时控制作业区域的粉尘扩散。从设计落地的角度考量，立式塔体采用模块化节段拼接结构，单节塔段高度控制在常规运输车辆的限高范围内，现场安装时通过法兰螺栓逐段拼接，外部配套检修爬梯与顶部安全防护护栏，满足日常运维的人员通行安全要求；卧式滚筒采用托轮支撑的转动结构，驱动端配置减速机构带动滚筒低速回转，滚筒进料端设置导料锥结构，避免湿粮进料时的堆积堵料，滚筒与立式塔体之间采用密封溜槽连接，减少谷粒输送过程中的散落与漏风问题。安装边界方面，整套设备需预留平整的硬化混凝土地基，立式塔体的安装区域需考虑顶部排风的扩散空间，旁侧预留不小于1.5米的检修通道，卧式滚筒的进料端需匹配前端输送上料设备的出料高度，设备整体的外接热风接口、排风接口的位置均做了标准化设计，可适配不同供热方式的热风炉配套使用，作业过程中谷粒依靠重力在塔内流动，无需额外配置过多输送动力，可降低长期运行的能耗成本。结构建模过程中对各部件的装配间隙做了匹配校验，比如滚筒与托轮的接触包角、塔体内部角状盒的排布间距、溜槽的倾斜角度均符合粮食输送的安息角要求，避免谷粒流动过程中出现残留死角，减少不同品类谷物换料时的混料问题。
