PCR微流控生物反应芯片结构设计

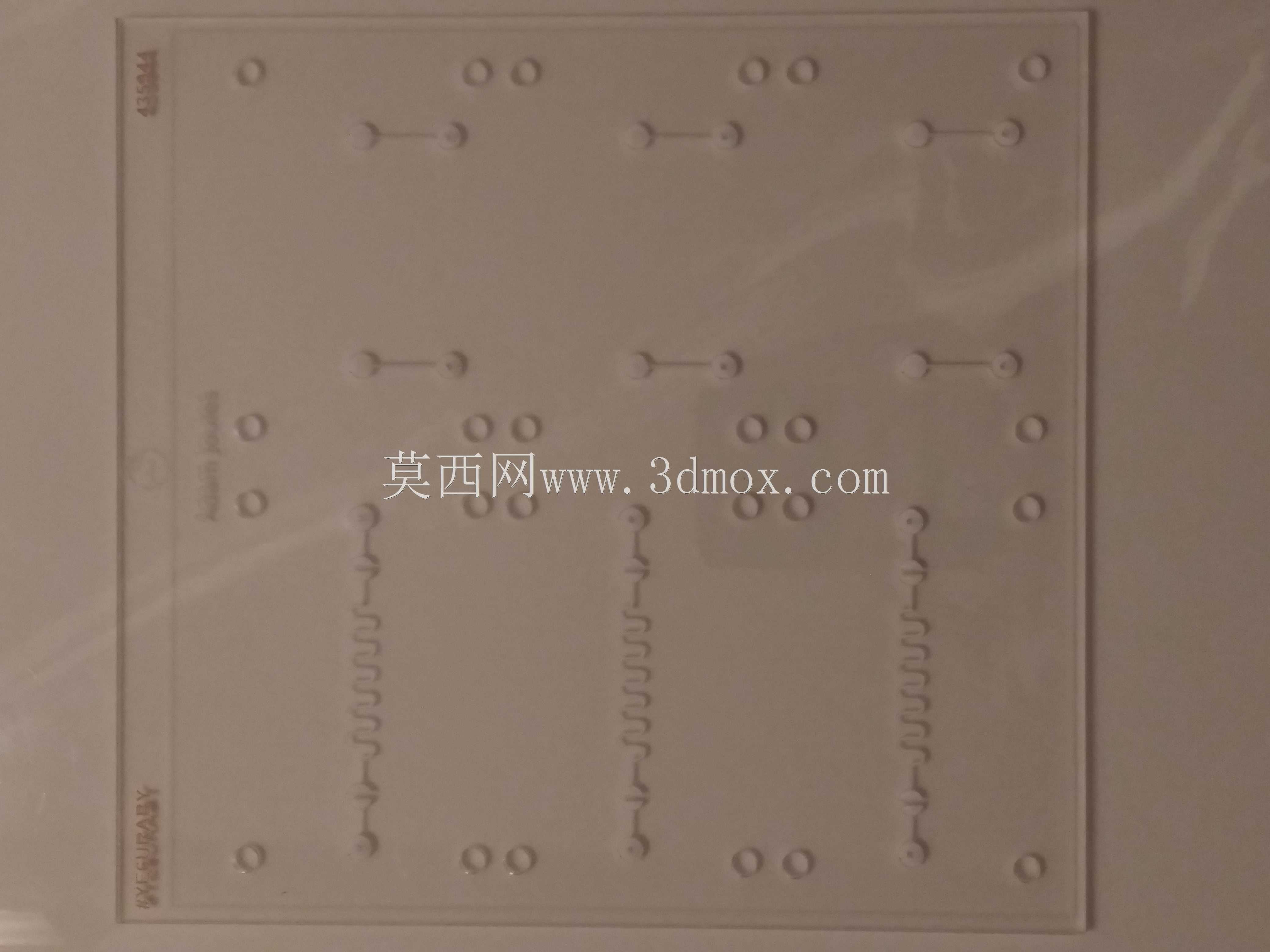

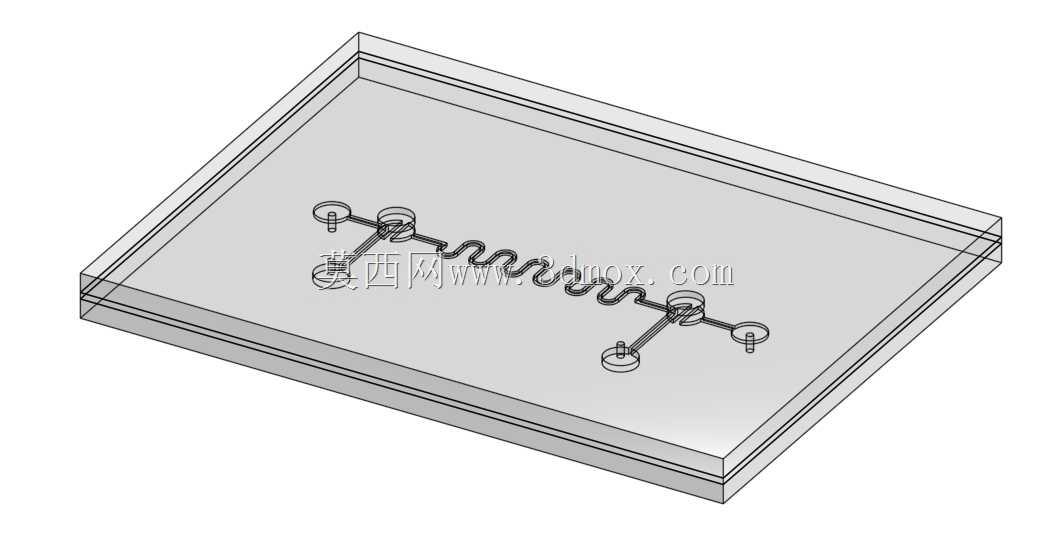

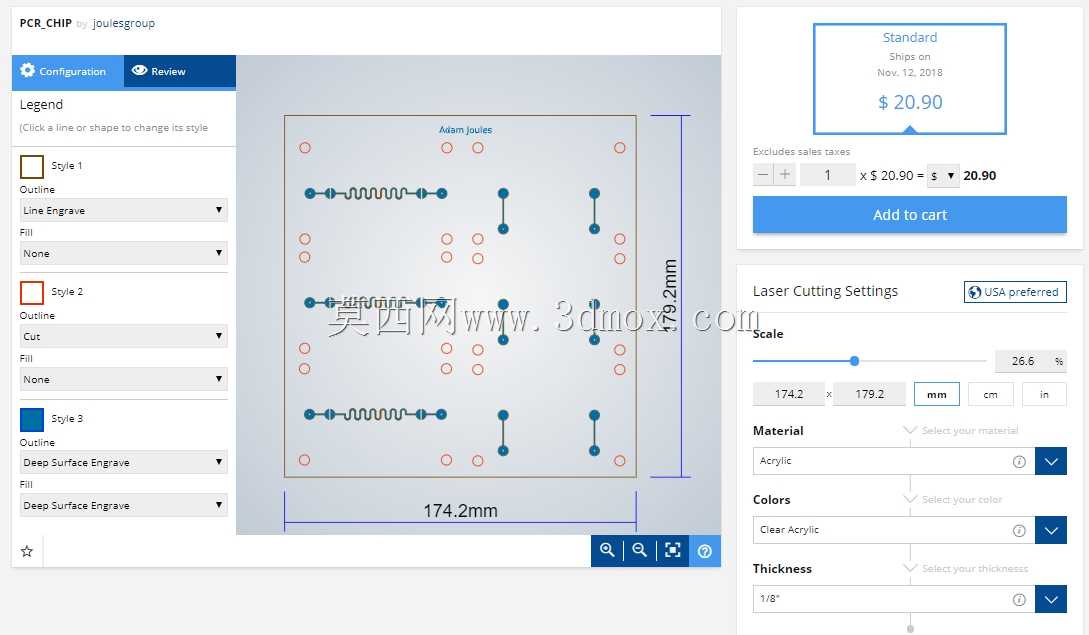

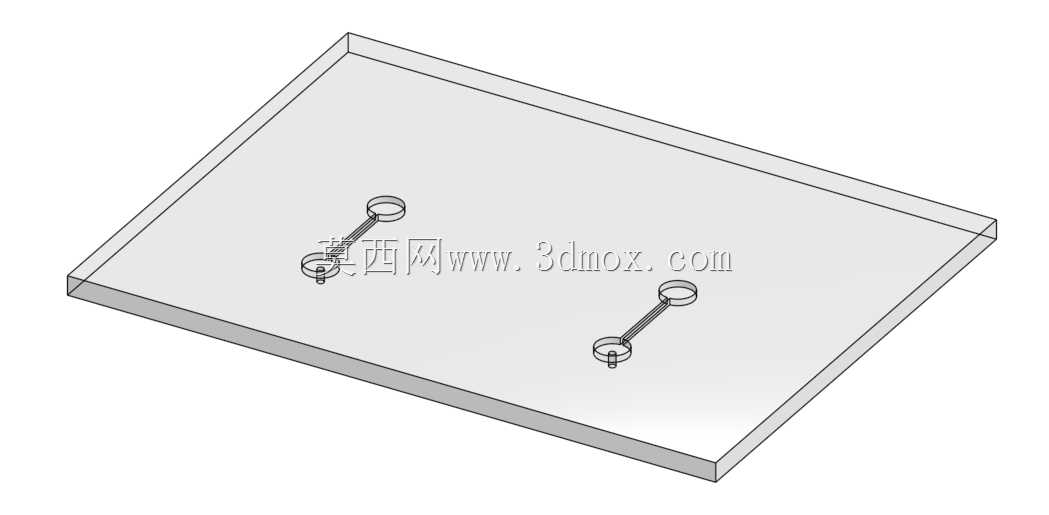

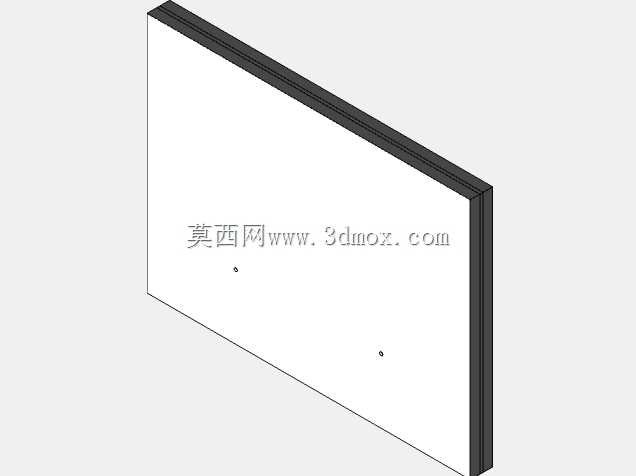

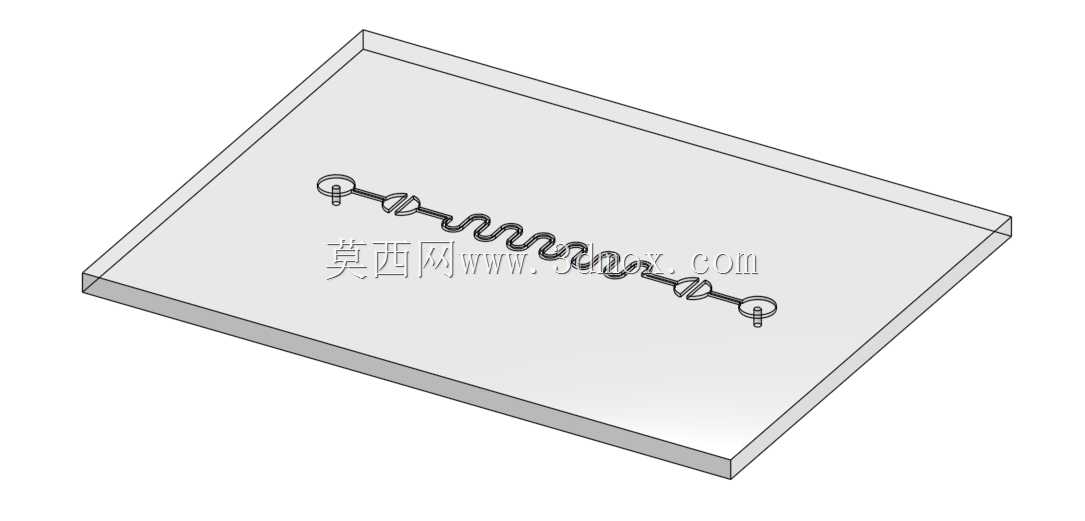

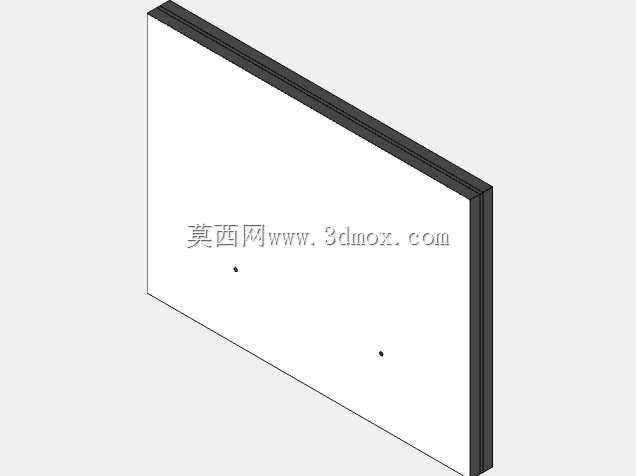

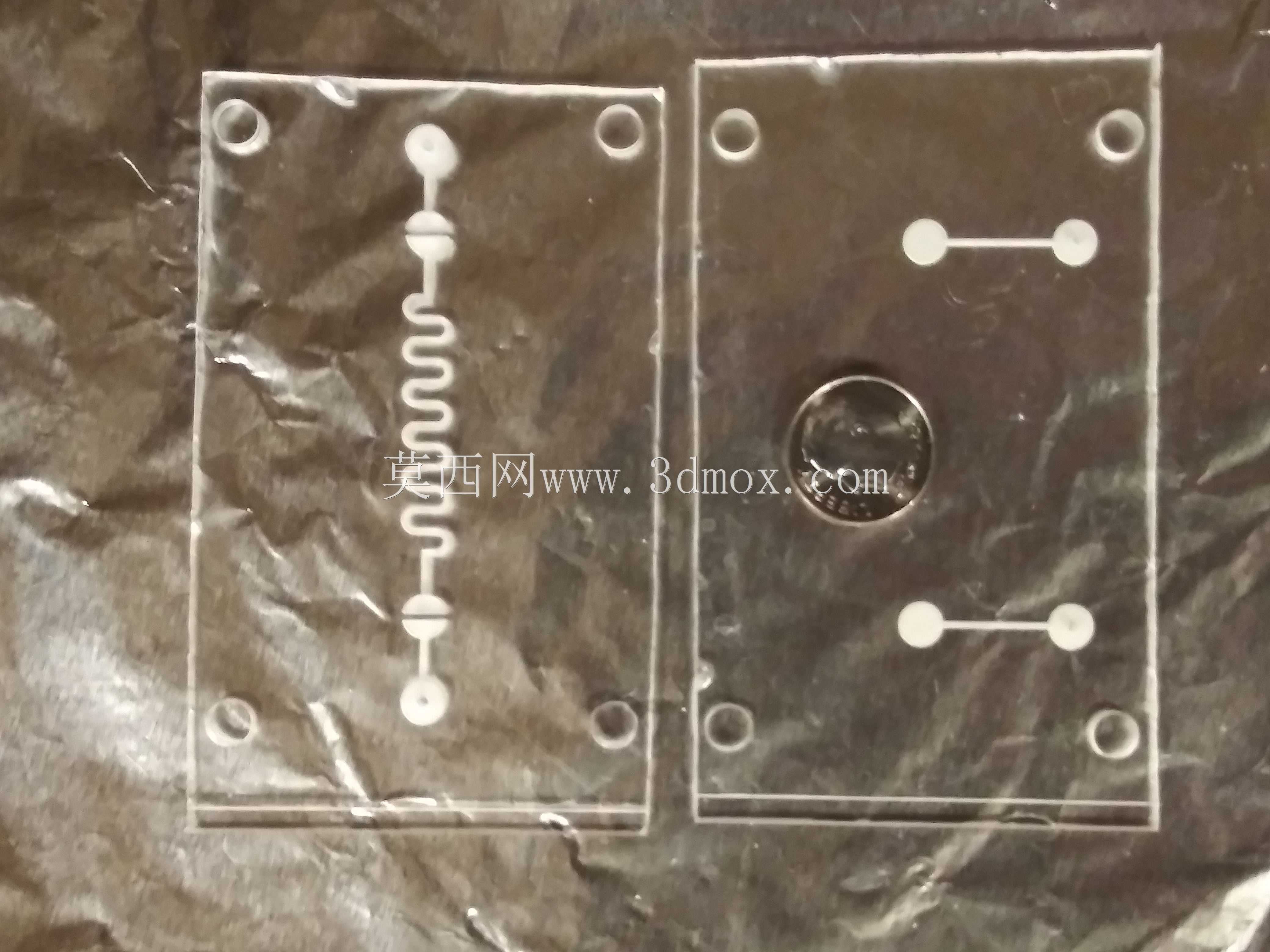

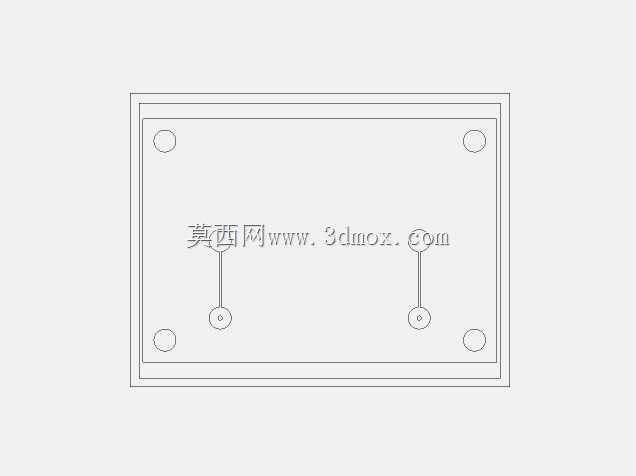

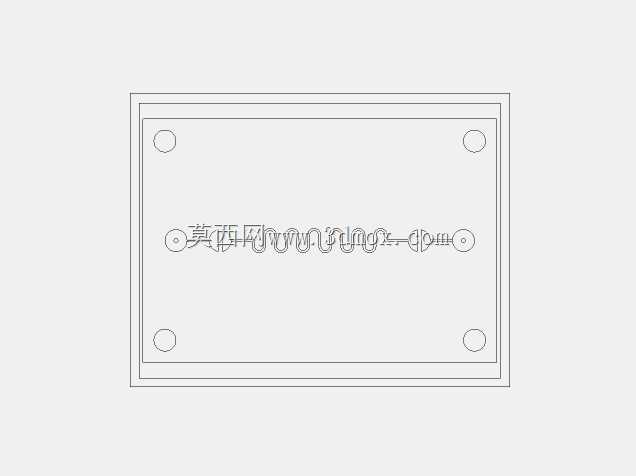

这款微流控芯片主要面向聚合酶链式反应的生物检测场景，在分子诊断、病原微生物快速筛查、基因扩增实验等场景中作为核心反应载体使用，能够在极小的空间内完成试剂进样、温控反应、流体输运的全流程操作，替代传统实验室中多组离心管、反应管的分散式操作模式，大幅降低试剂消耗量与反应过程中的交叉污染风险。从结构设计来看，芯片整体采用层叠式平板构型，基底与盖层贴合后形成封闭的流体网络，进样口与出样口采用沉孔式设计，能够匹配常规移液器的枪头尺寸，无需额外定制专用加样接头，实验人员可直接完成试剂加注操作，降低配套设备的适配门槛。中间蜿蜒排布的蛇形通道是核心反应区域，这种连续弯折的流道设计一方面能够在有限的芯片面积内拉长流体的流经路径，满足PCR反应过程中变性、退火、延伸三个温区的长度需求，让试剂在连续流动过程中依次经过不同温区完成循环扩增，另一方面蛇形结构的流道壁面能够对流体产生适度的扰动，减少层流状态下的试剂混合不均问题，提升反应效率。通道的截面尺寸经过匹配性设计，500微米见方的流道截面既能够保证流体在低驱动压力下顺畅流动，不会出现微尺度下的气泡滞留堵孔问题，又能够控制反应体系的总体积，将单组反应的试剂消耗量控制在微升级别，大幅降低昂贵生物试剂的使用成本。芯片的整体外形采用规整矩形设计，边缘预留足够的装夹余量，能够直接适配市面上多数常规的微流控温控台夹具，不需要针对该芯片单独设计定制化的装夹结构，安装时仅需要保证进出样孔与外部管路的对位精度即可，装夹过程中通过平面压紧实现密封，不需要额外粘接或键合工序，部分加工工艺下可实现快速拆装重复使用。设计过程中充分考虑了加工可行性，流道的转角处均采用圆角过渡，避免激光切割加工过程中出现锐角处的烧蚀缺口，同时所有流道深度保持一致，能够通过单层切割加层压贴合的工艺完成加工，不需要复杂的多层套刻工序，加工门槛低，适合小批量快速打样验证。芯片上的四个接口分别对应样本进样、试剂进样、废液排出与产物导出，不同接口的位置排布避开了温控台的加热区域，避免接口处的密封件长期处于高温环境下老化失效，同时接口之间的间距足够大，加样操作时不会出现枪头互相干涉的问题。流道的弯折半径经过优化，既保证了流道总长度满足30次以上PCR循环的温区停留时间要求，又不会因为弯折半径过小造成流体流动死区，防止试剂残留导致的反应结果偏差。
