火箭用双耳式连接固定支座结构

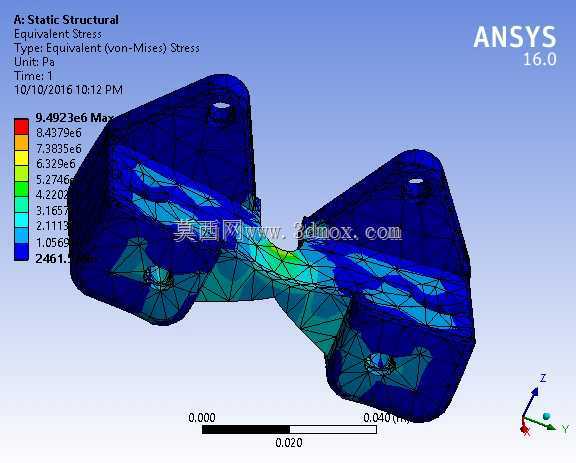

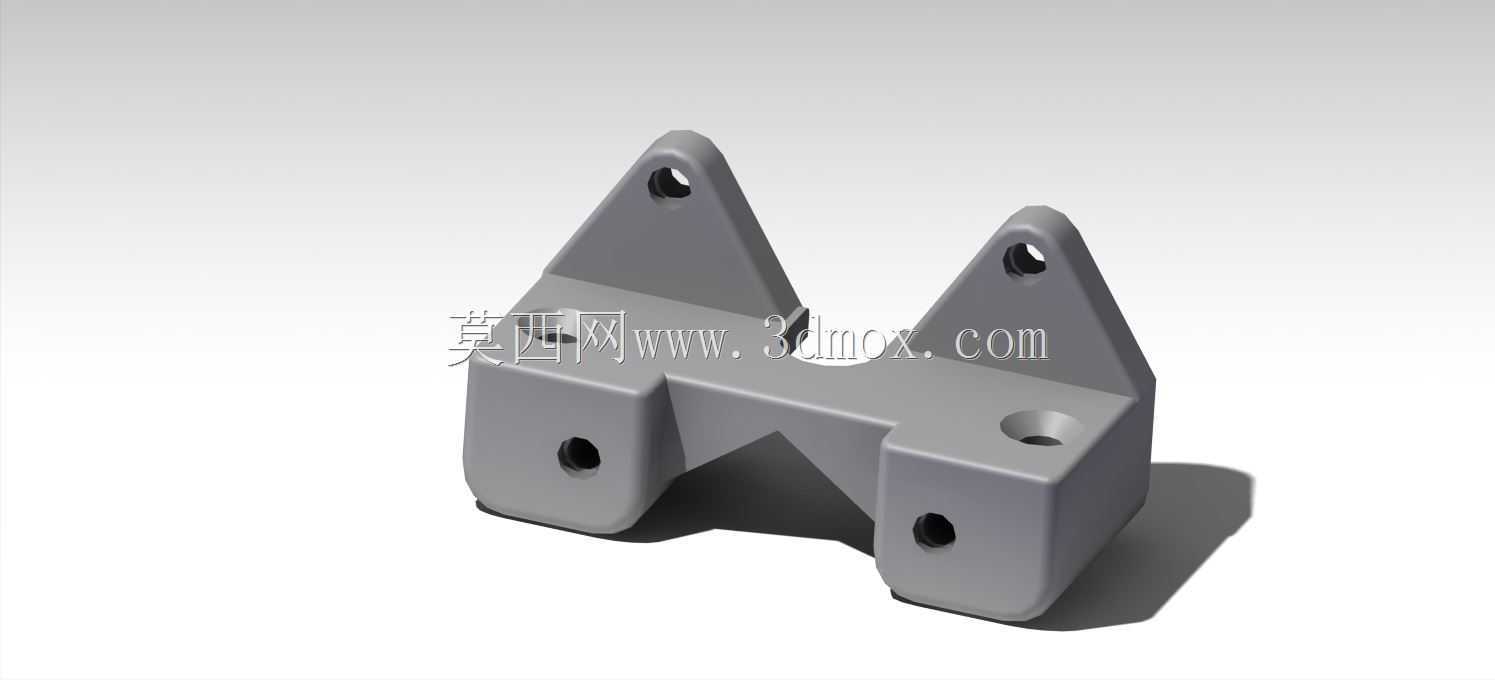

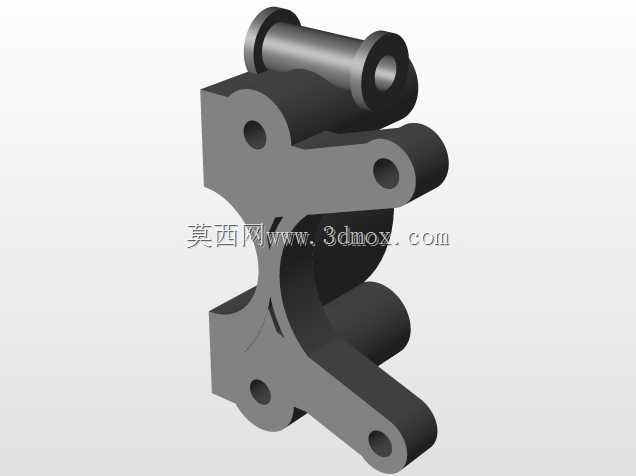

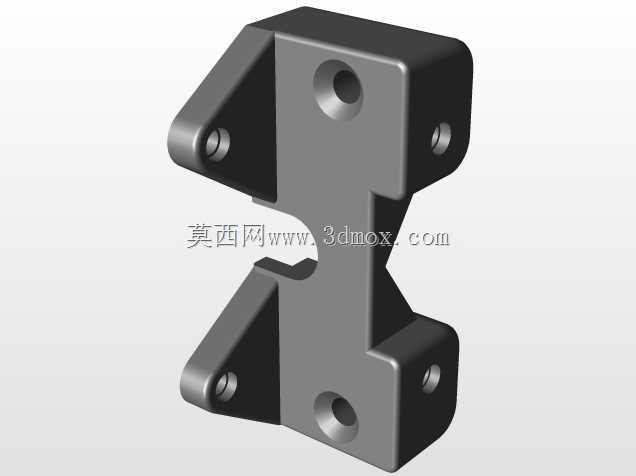

该零件属于航天火箭系统中的连接承载构件，主要用于箭体内部管路、线缆支架或是小型外挂组件的点位固定，在火箭飞行过程中需要承受起飞阶段的强振动过载、级间分离瞬间的冲击载荷，同时还要适应高空低温环境下的材料形变差，不能出现连接松脱或是结构断裂的问题。从结构设计来看，整体采用一体化铣削成型的对称式布局，底部设置两个带沉孔的方形安装凸台，沉孔结构可以让安装螺栓的头部完全埋入凸台内部，避免螺栓突出干涉周边其他组件的安装空间，两个凸台之间做了内凹的V型避让槽，既可以减少零件整体重量，也能给下方穿过的管线或是相邻构件留出足够的安全间隙，不会在装配时出现结构磕碰。上部的两个三角形耳片向上延伸，每个耳片上都加工有同轴的光孔，用于穿装连接销或是螺栓，和被固定的组件形成铰接或是刚性连接，耳片采用三角形变截面设计，从根部到顶部厚度逐渐收窄，在保证连接孔周边结构强度的前提下尽可能去除多余材料，符合航天产品轻量化的设计要求。安装边界方面，底部两个安装凸台的底面为共面加工面，装配时需要和箭体安装基面完全贴合，两个凸台上的安装孔孔距公差控制在±0.02mm范围内，保证安装时螺栓可以顺利穿入无需强行修配，上部两个耳片的连接孔同轴度要求达到0.015mm，避免穿装连接销时出现卡滞，导致连接部位产生附加内应力。零件的所有棱边都做了R0.5的圆角倒钝处理，一方面是避免加工后的锐边划伤操作人员或是相邻部件的绝缘层，另一方面也可以减少应力集中点，提升零件在交变振动载荷下的疲劳寿命。在实际选型使用时，需要注意该支座的承载方向主要沿耳片孔的径向，不能承受过大的轴向侧向力，装配时底部安装面需要按照工艺要求涂覆密封胶，既可以防止连接部位出现电化学腐蚀，也能提升连接结构的阻尼特性，进一步缓冲飞行过程中的振动传递。建模过程中对所有安装孔的位置度、凸台的高度差、耳片的对称度都做了参数化约束，后续如果需要适配不同规格的连接螺栓或是调整安装孔距，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制整体结构，能够大幅缩短航天配套零件的改型设计周期。
