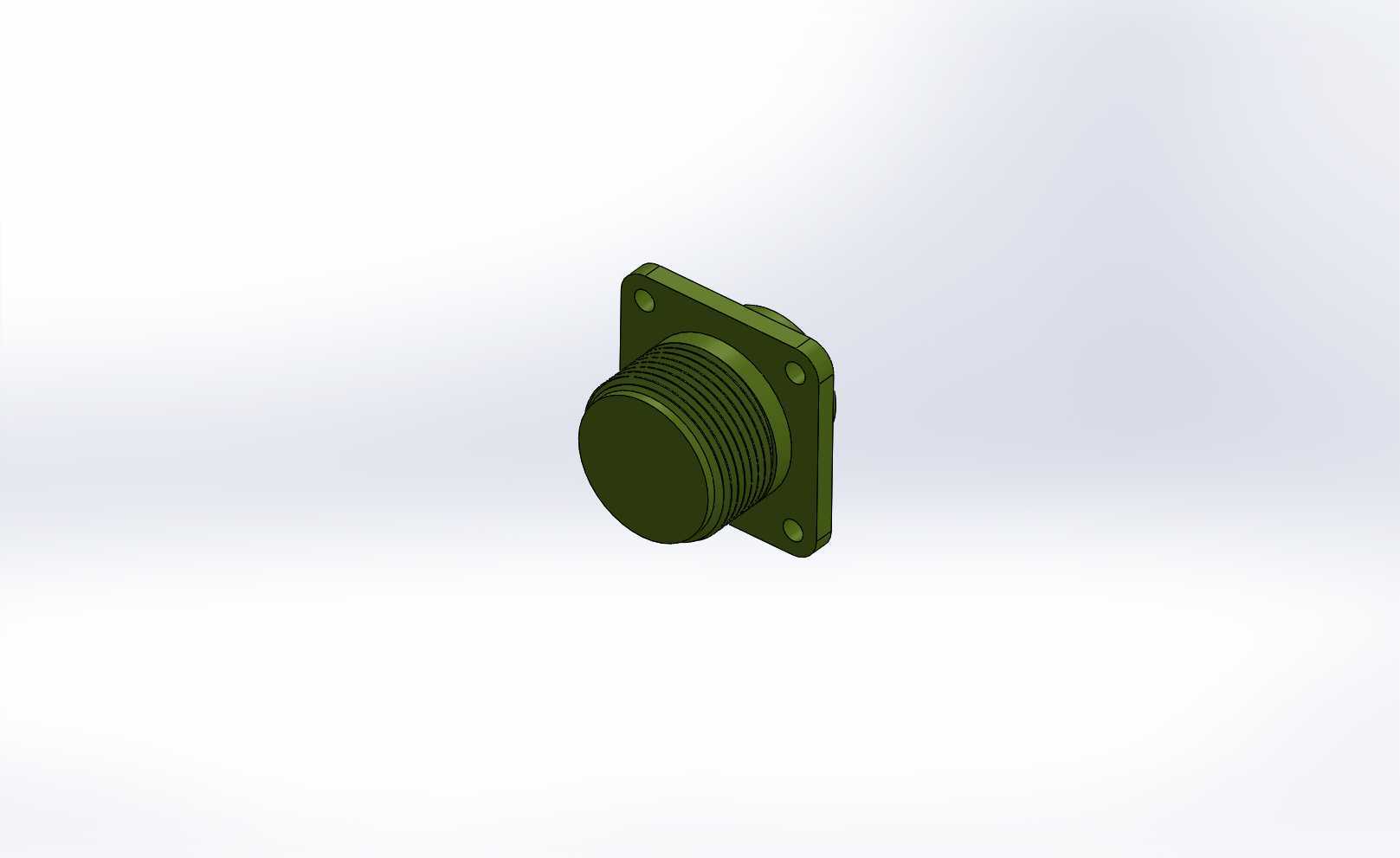

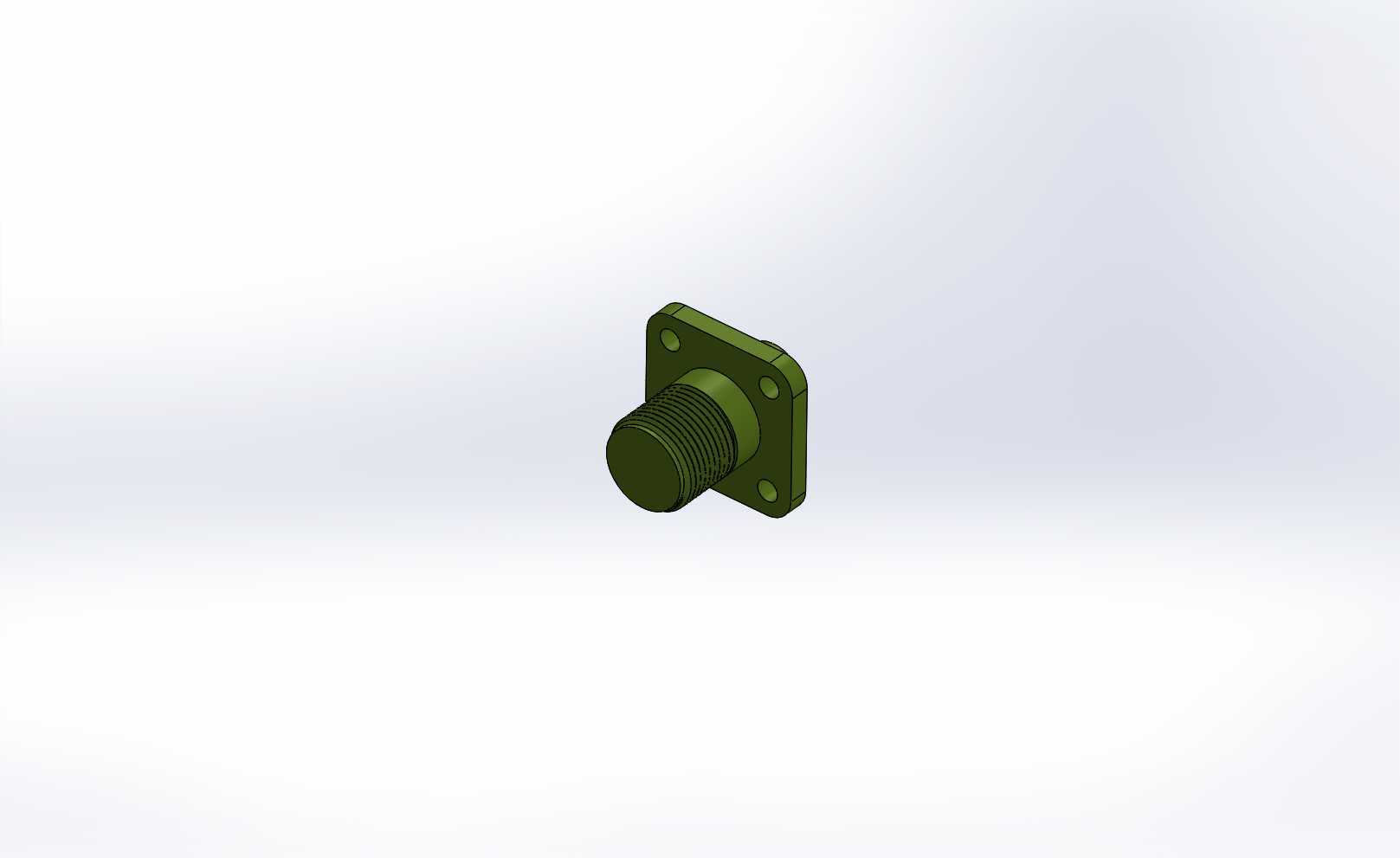

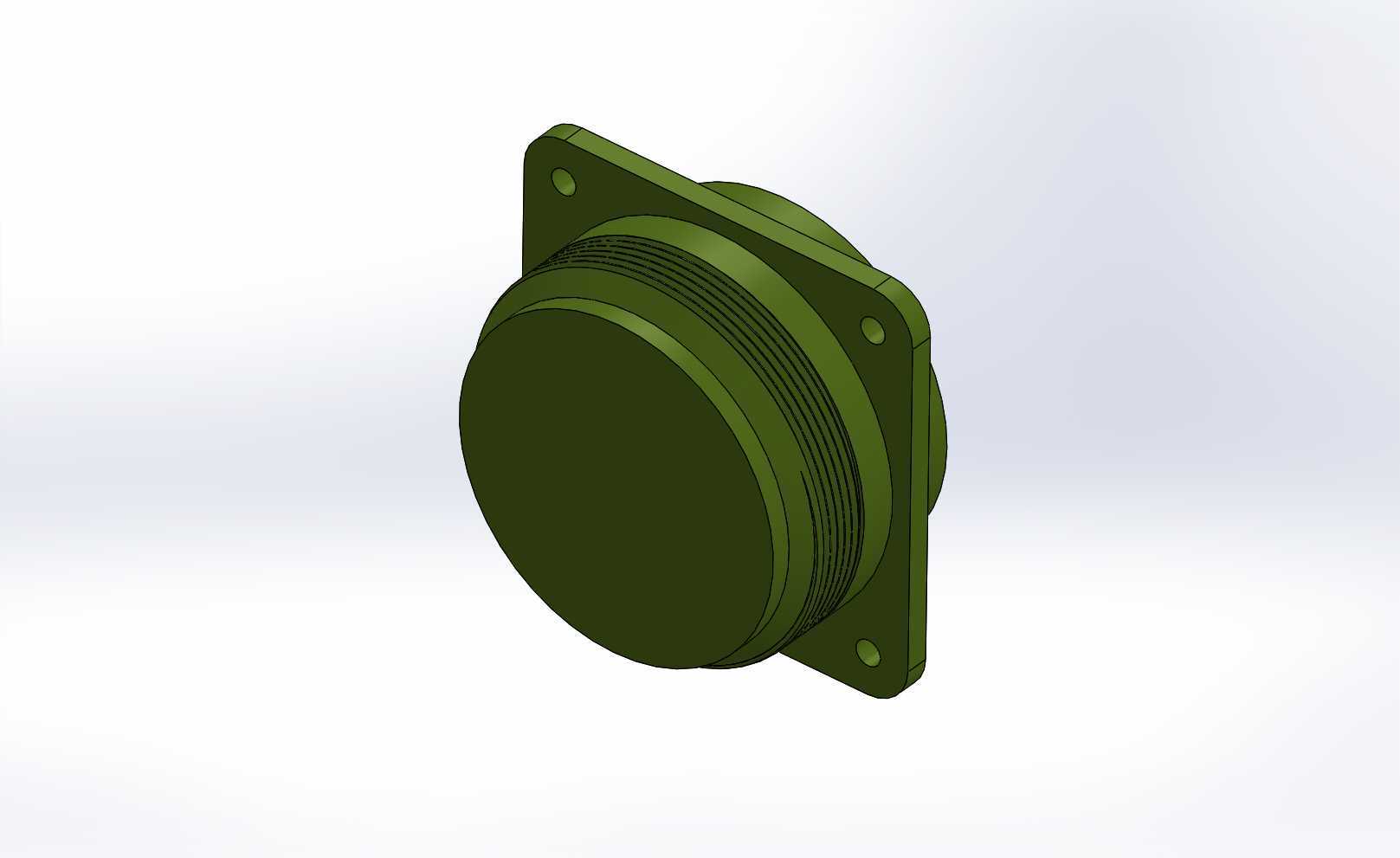

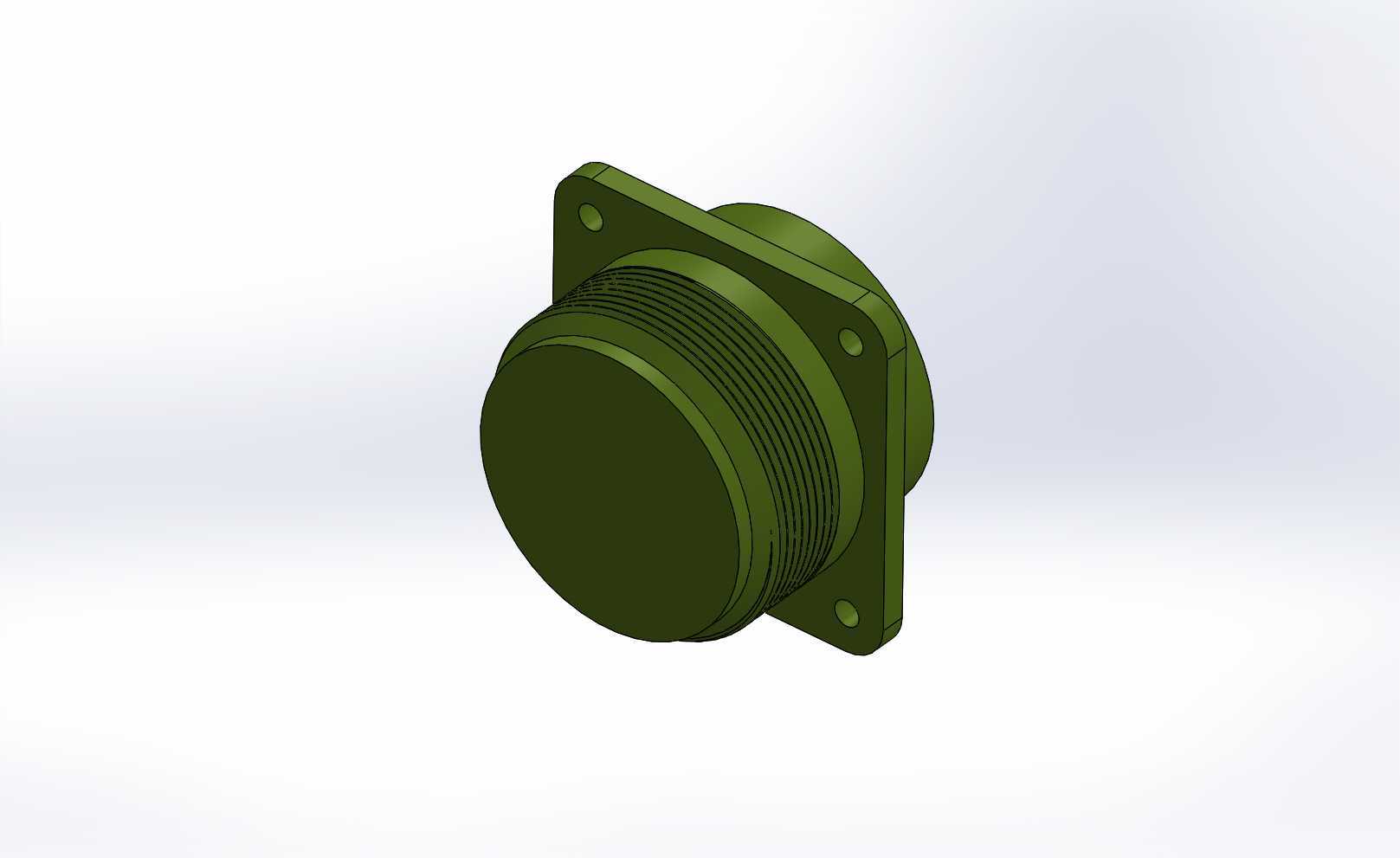

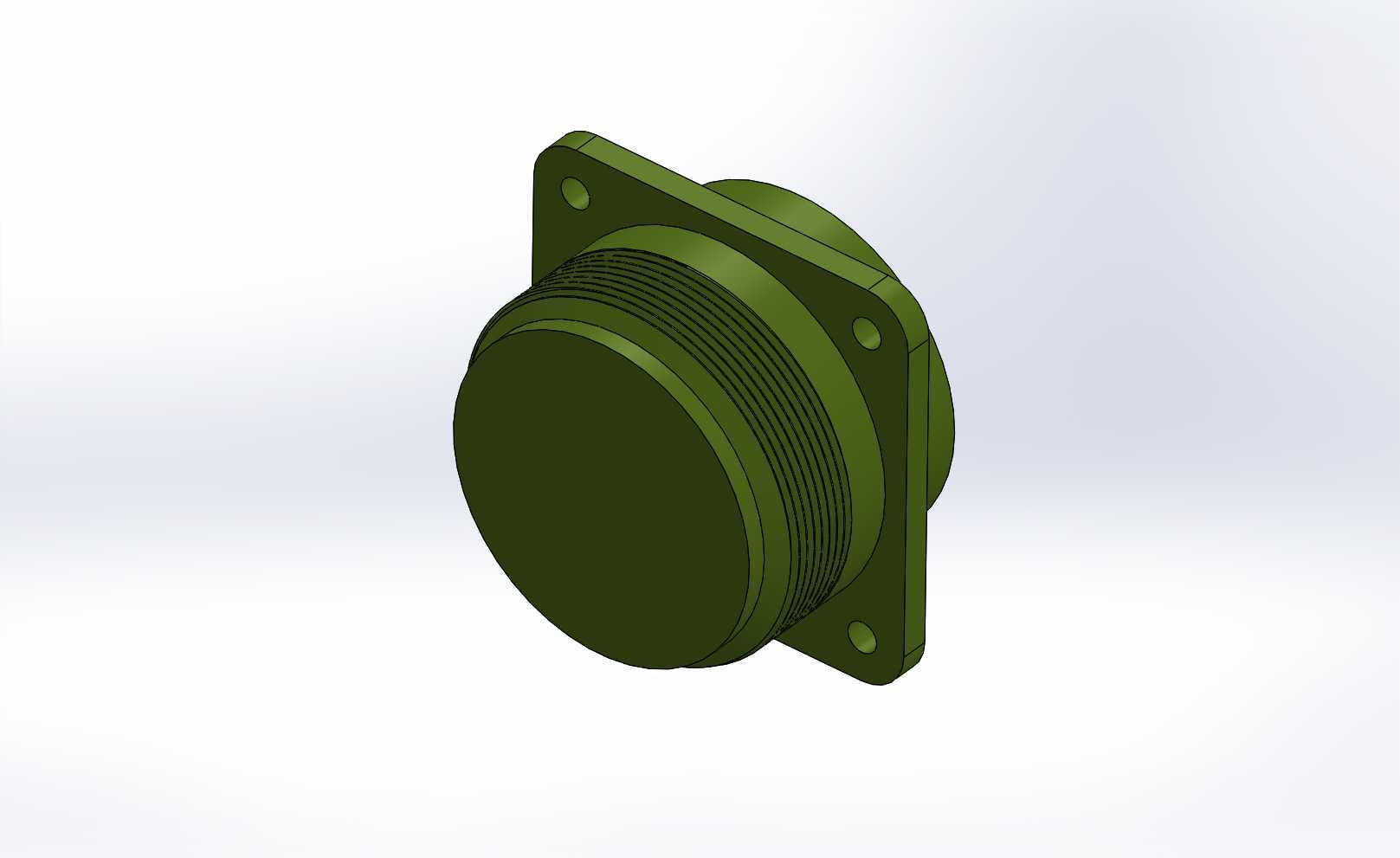

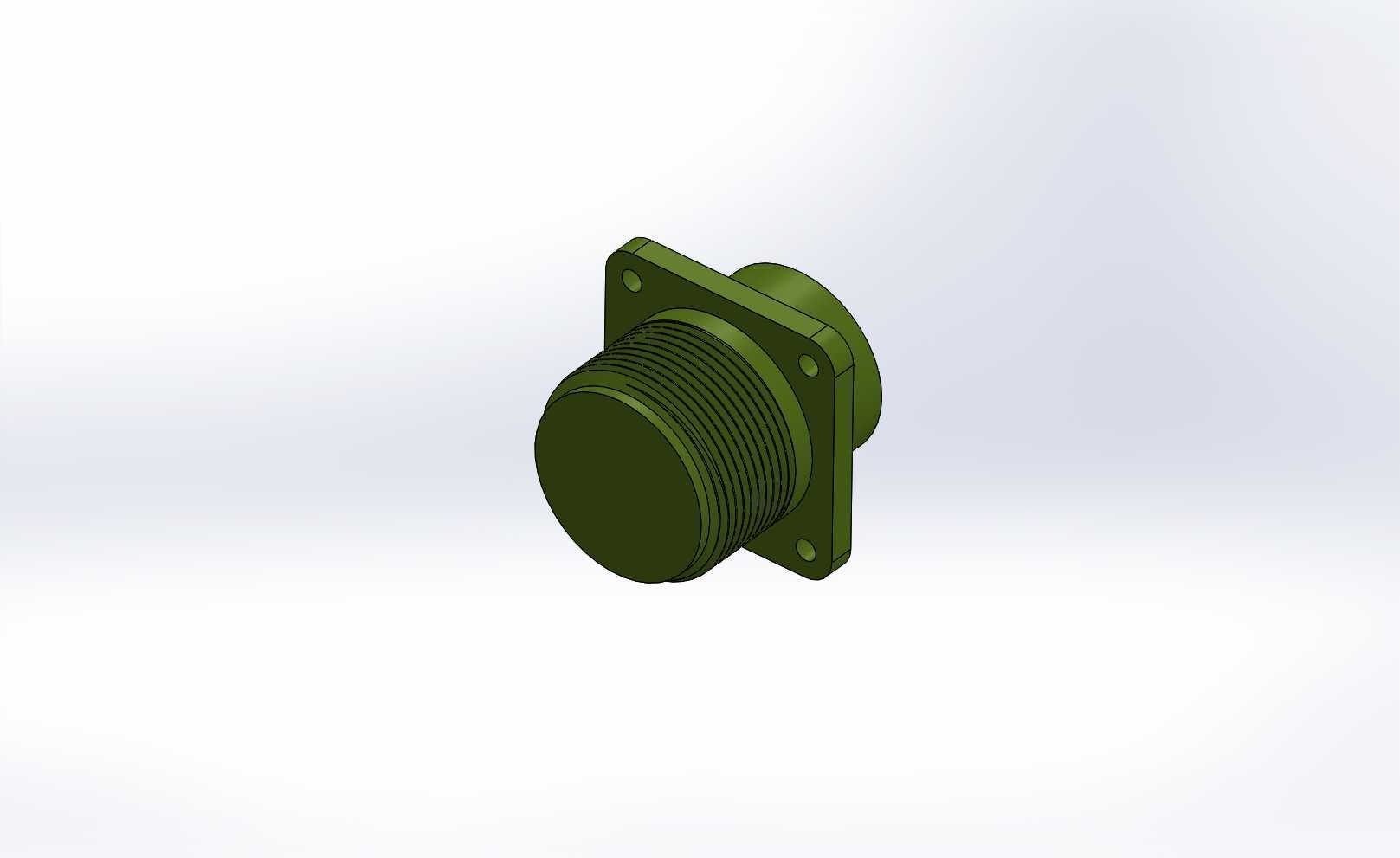

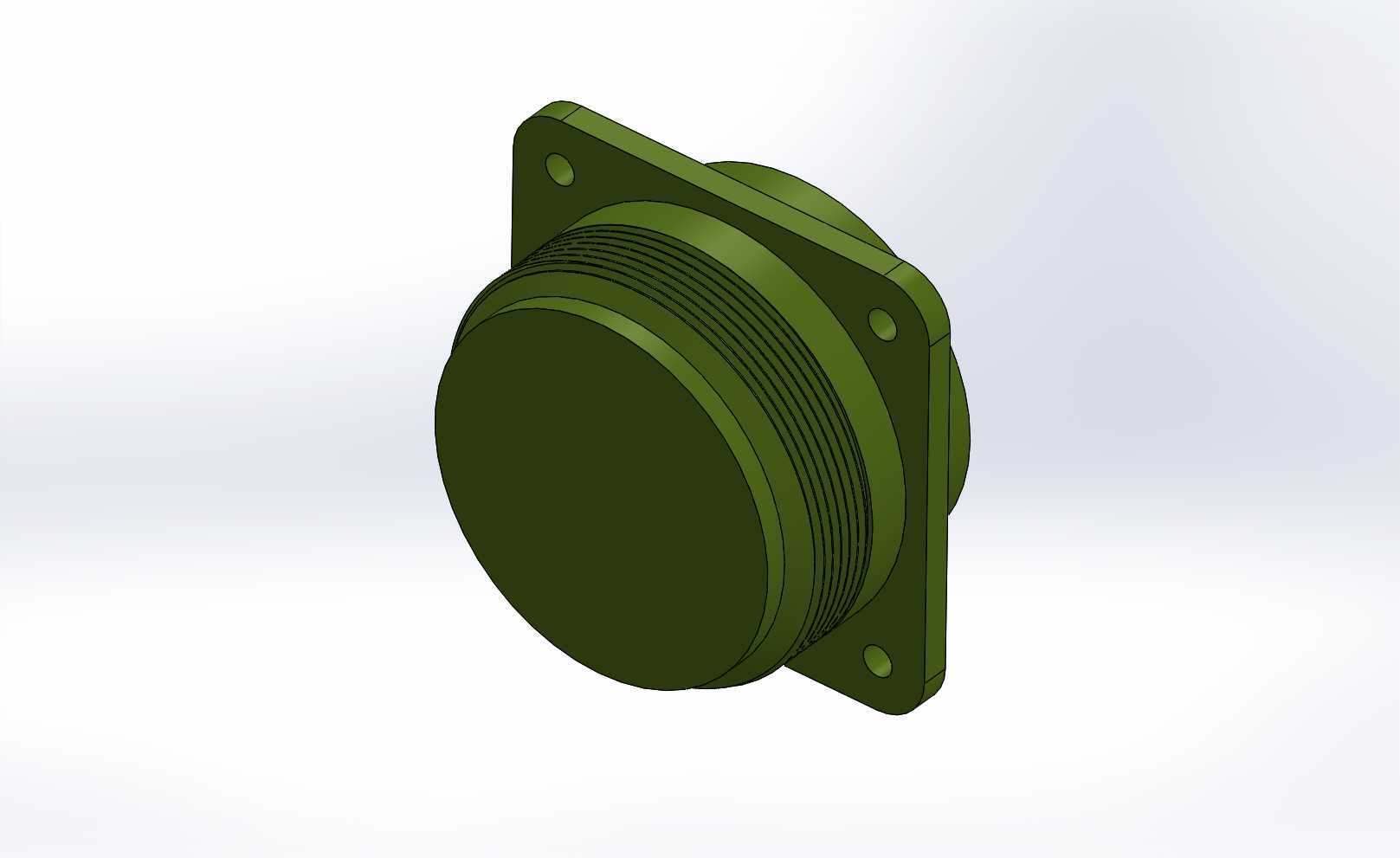

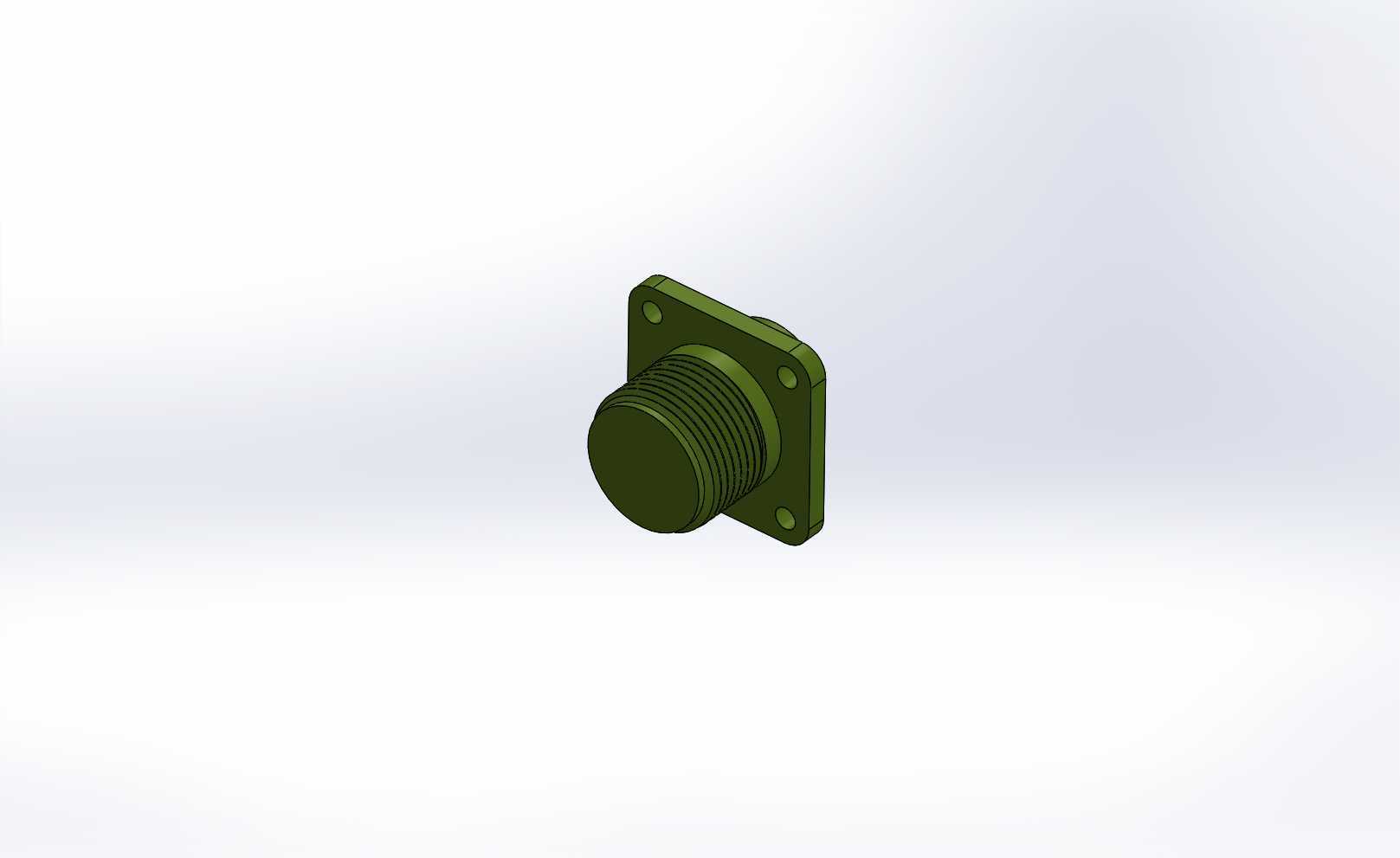

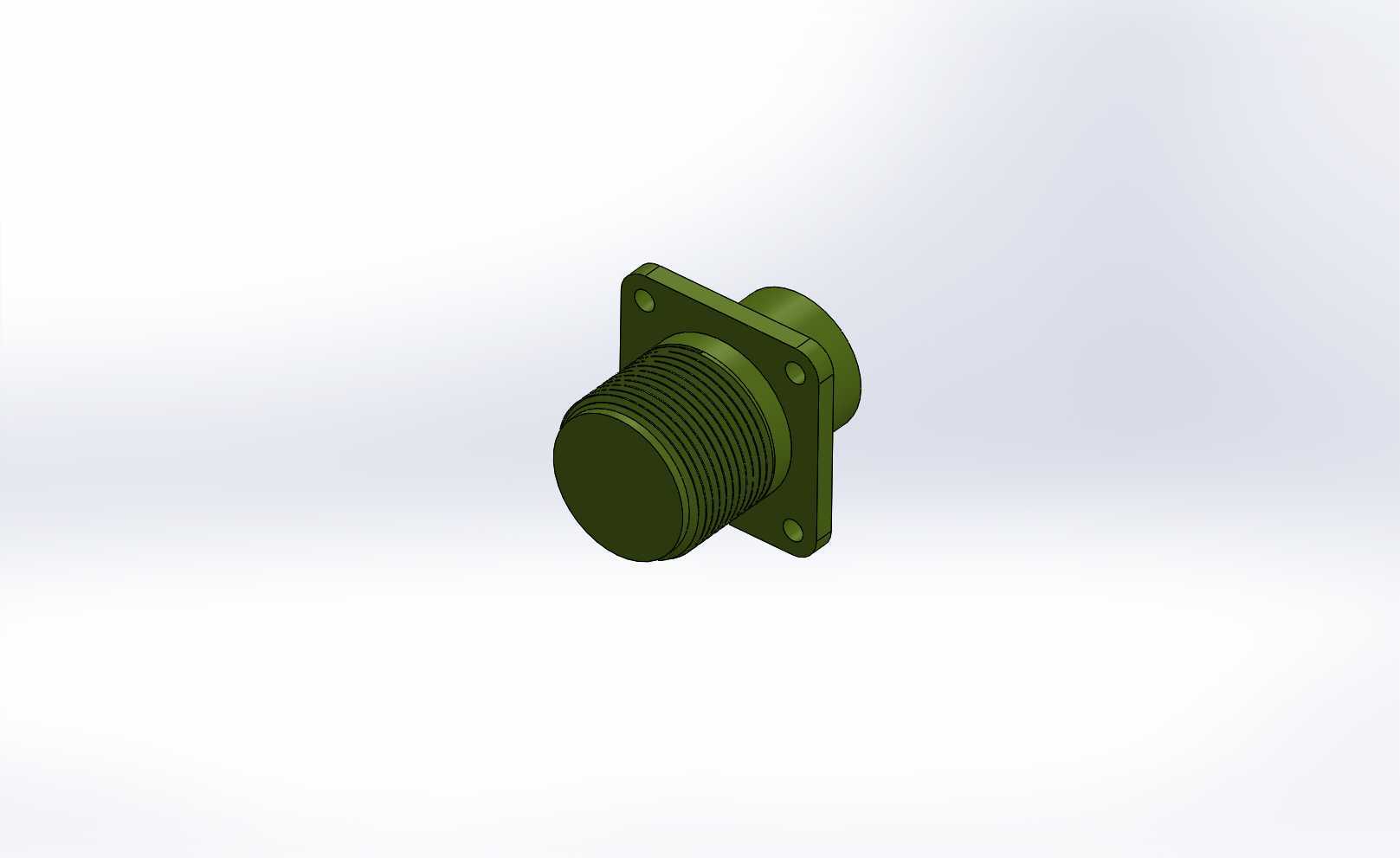

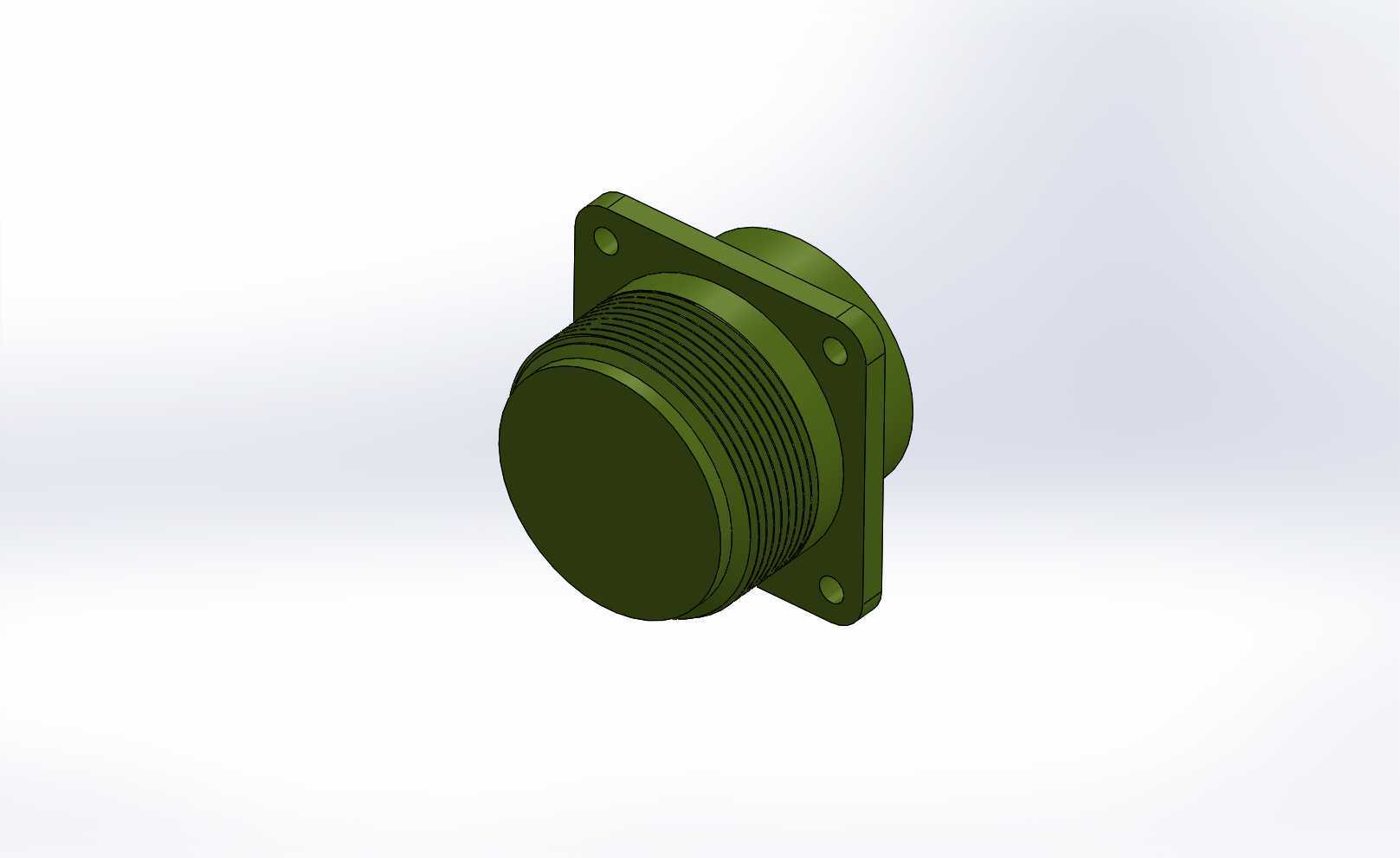

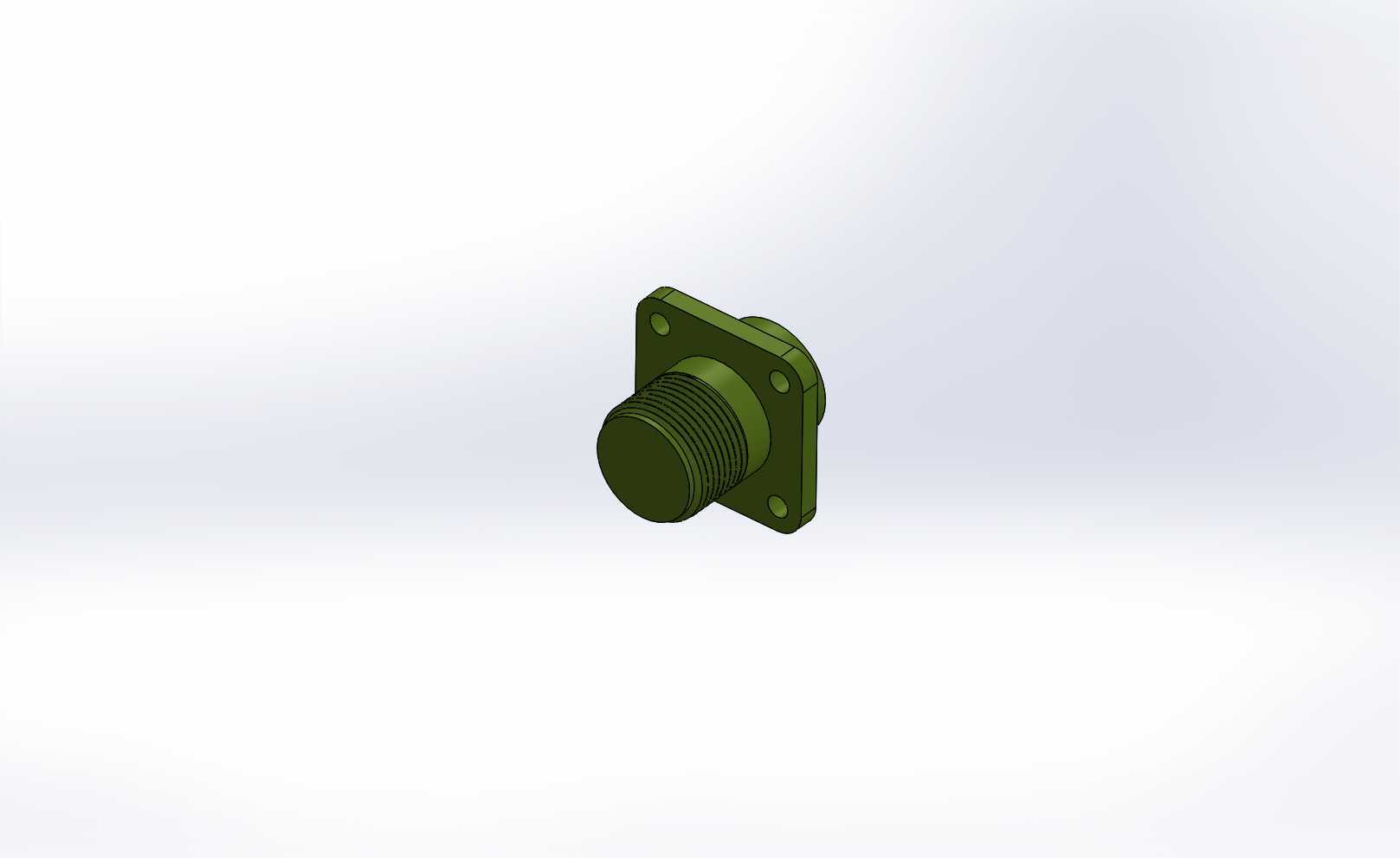

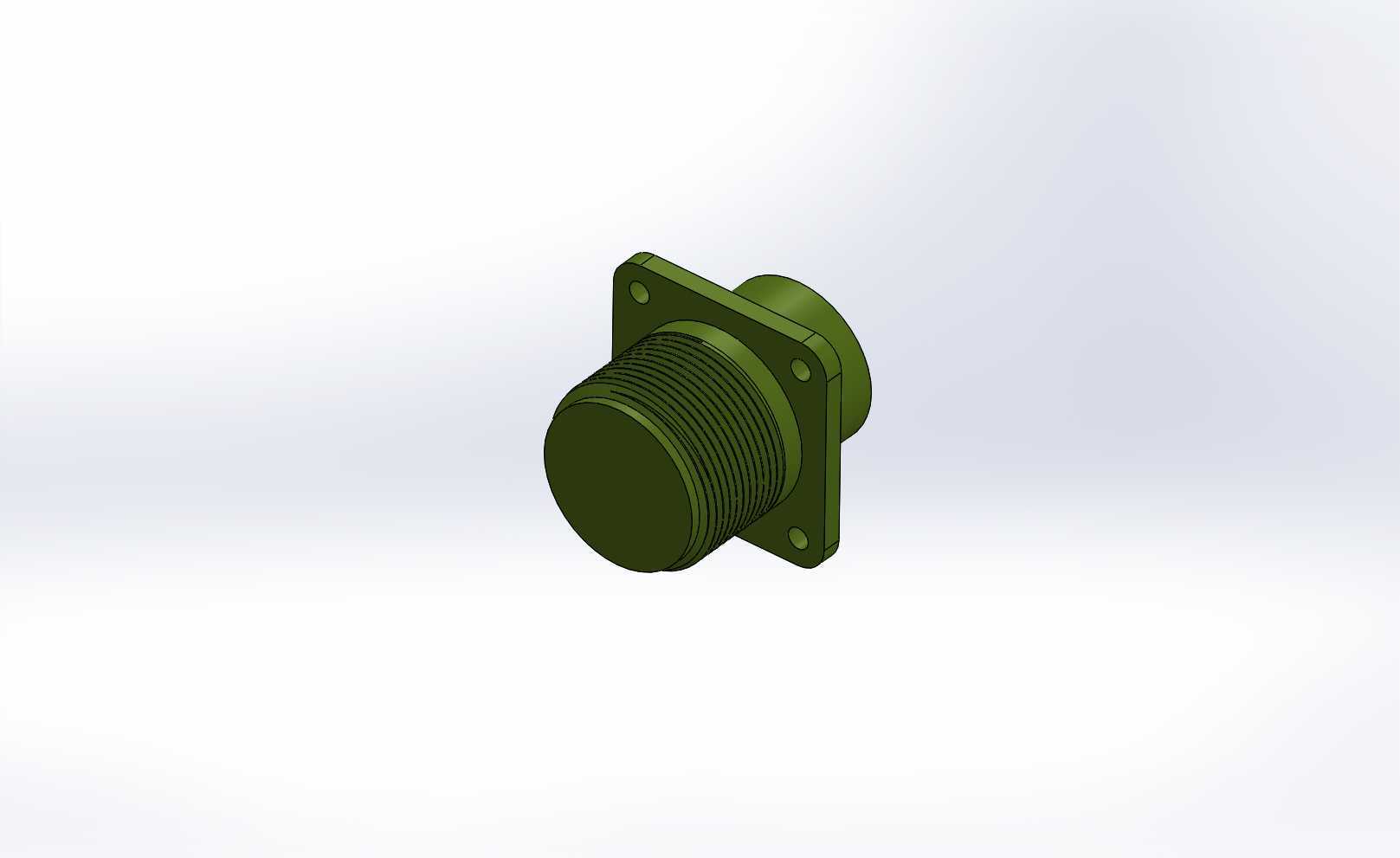

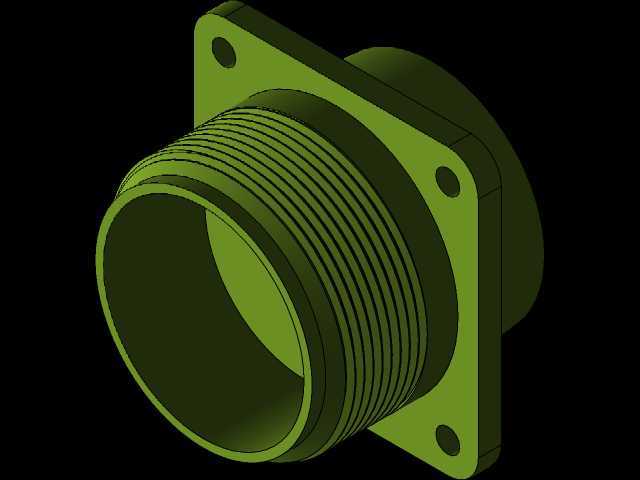

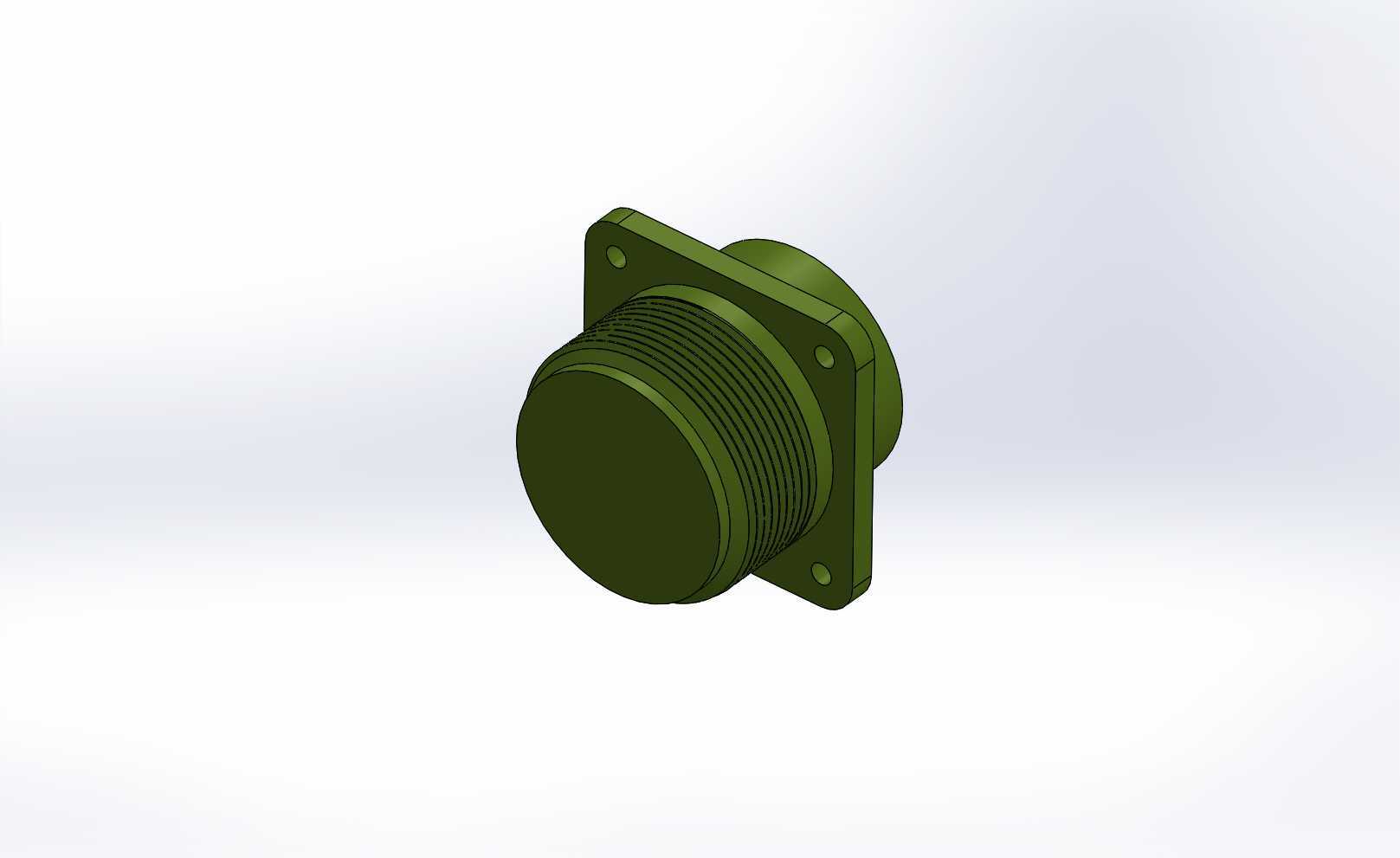

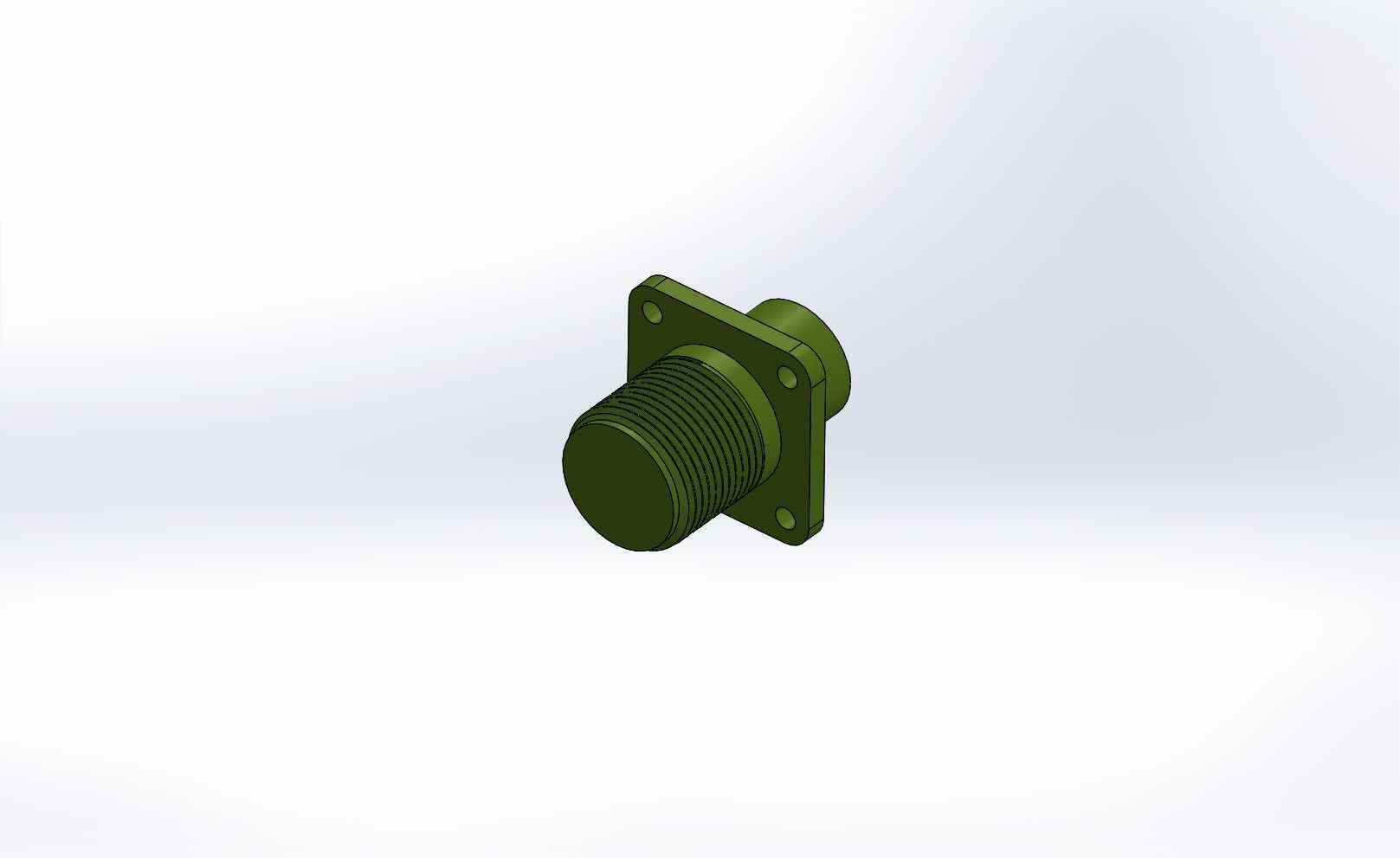

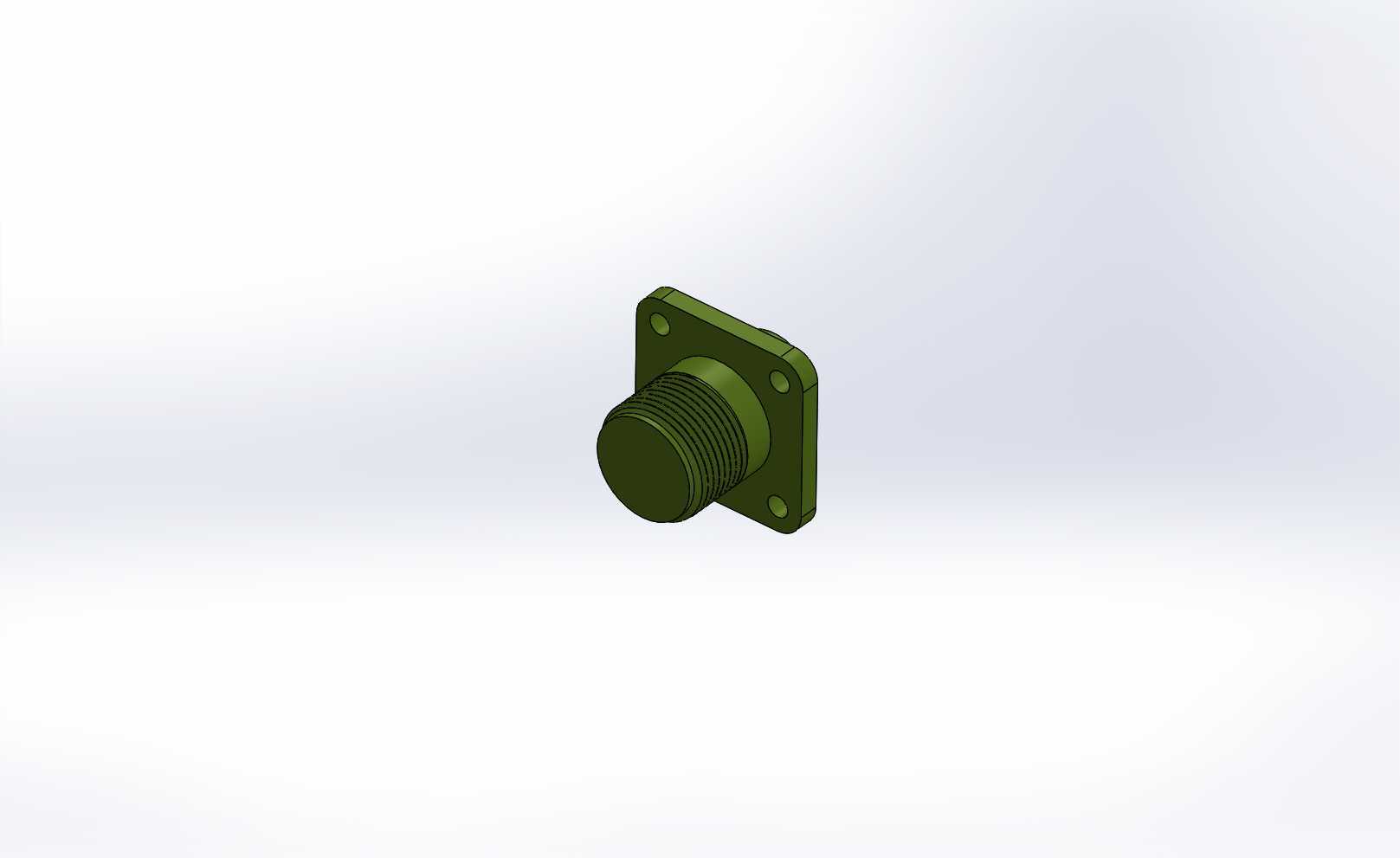

MS3102箱式法兰安装5015密耳规格连接器插座

这款箱式安装的圆形连接器插座，主要面向工业电气互联场景设计，常见于户外工控设备、移动机电装备、测试仪器的信号与动力传输回路中，作为设备侧的固定对接端使用，和配套插头插合后可实现多芯线路的稳定连通，避免线缆拉扯、粉尘潮气侵入导致的接触故障。设计时优先考虑了现场安装的适配性，采用方形法兰盘作为安装固定结构，法兰四角预留安装孔位，可直接通过螺栓固定在设备箱体的预留开孔上，安装后插座主体外侧带外螺纹段，可配套连接尾部的线缆防护软管或者锁紧帽，对插合部位的线缆弯折处形成防护，减少线缆根部应力集中导致的线芯断裂问题。外壳尺寸适配8S-40规格的配套组件，安装边界需在设备箱体上预留对应直径的穿线孔，法兰盘的对角安装孔距需匹配设备端的安装位，避免出现安装干涉。从结构设计逻辑来看，插座的插合端采用标准圆形接口，和同规格插头对接时可通过螺纹旋合实现锁紧，振动工况下不会出现松脱，内部的接触件腔体做了分层隔离，不同线芯之间保持足够的绝缘间距，避免高压信号串扰。外壳选用金属材质做表面氧化处理，兼顾结构强度与耐腐蚀性能，可适应温差较大、存在轻度油污与粉尘的工业现场环境，不需要额外做复杂的防护结构即可满足多数户外设备的使用要求。在实际选型应用中，这类连接器常被用于机床控制回路、移动发电机组的外接信号端口、工程车辆的车载电气接口等位置，相比普通的接线端子排，这种快插式的圆形连接器可大幅减少现场接线的工作量，设备检修时可直接拔插断开回路，不需要逐一拆解线芯，提升运维效率。建模过程中严格遵循实际产品的安装尺寸规范，法兰盘厚度、外螺纹段长度、插合端的导向倒角都按照实物的工程公差做了还原，可直接用于设备整机的装配干涉检查，也可作为电气布线时的接口占位参考，设计人员在做设备外壳开孔时可直接提取模型的安装轮廓尺寸，不需要额外查阅二维手册换算参数，有效缩短结构设计阶段的选型适配周期。
