科托6.5GHz射频SPDT继电器结构设计

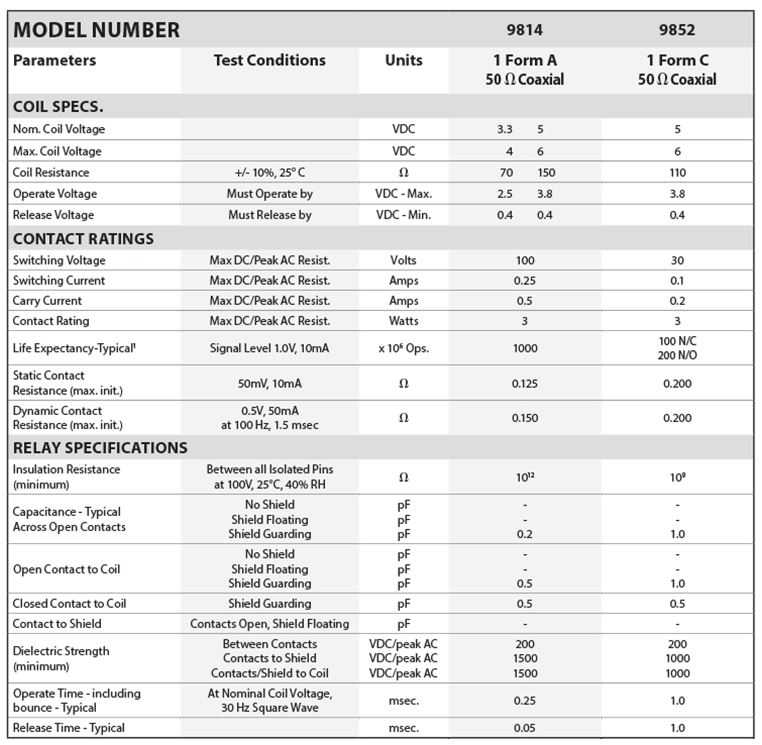

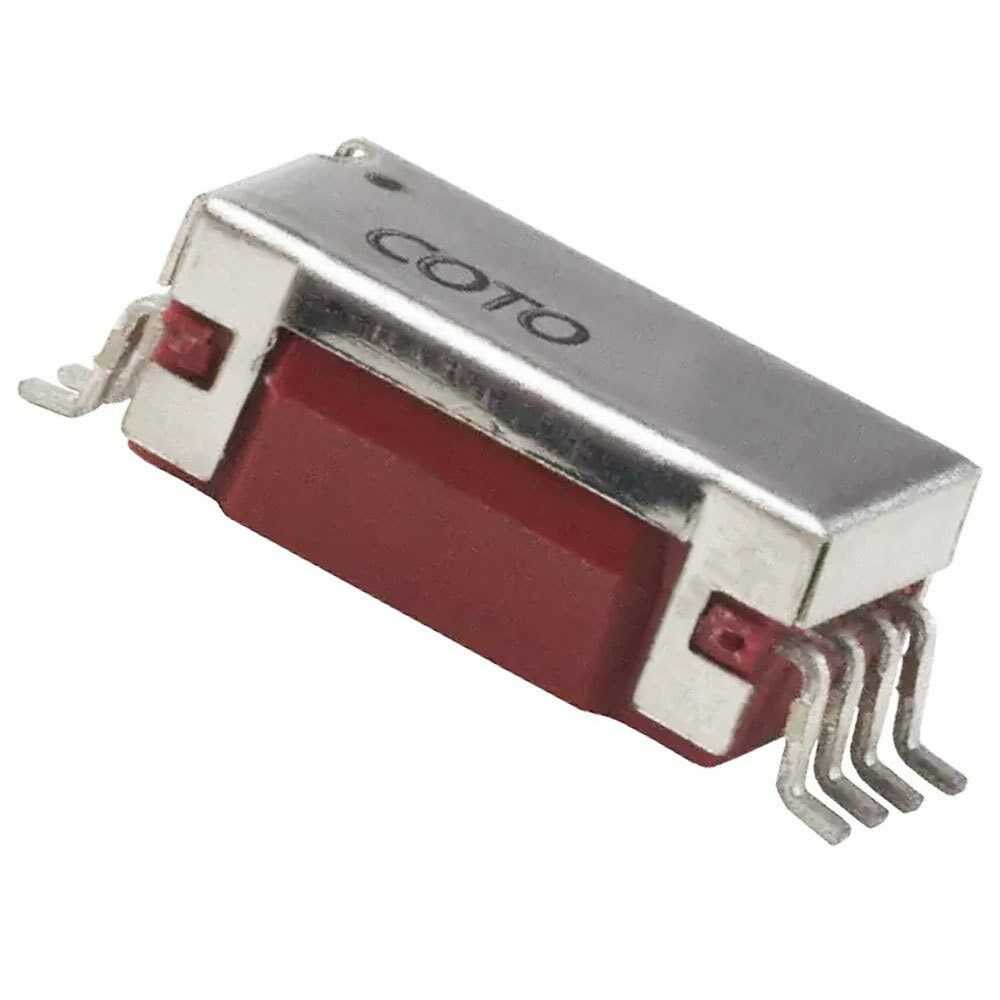

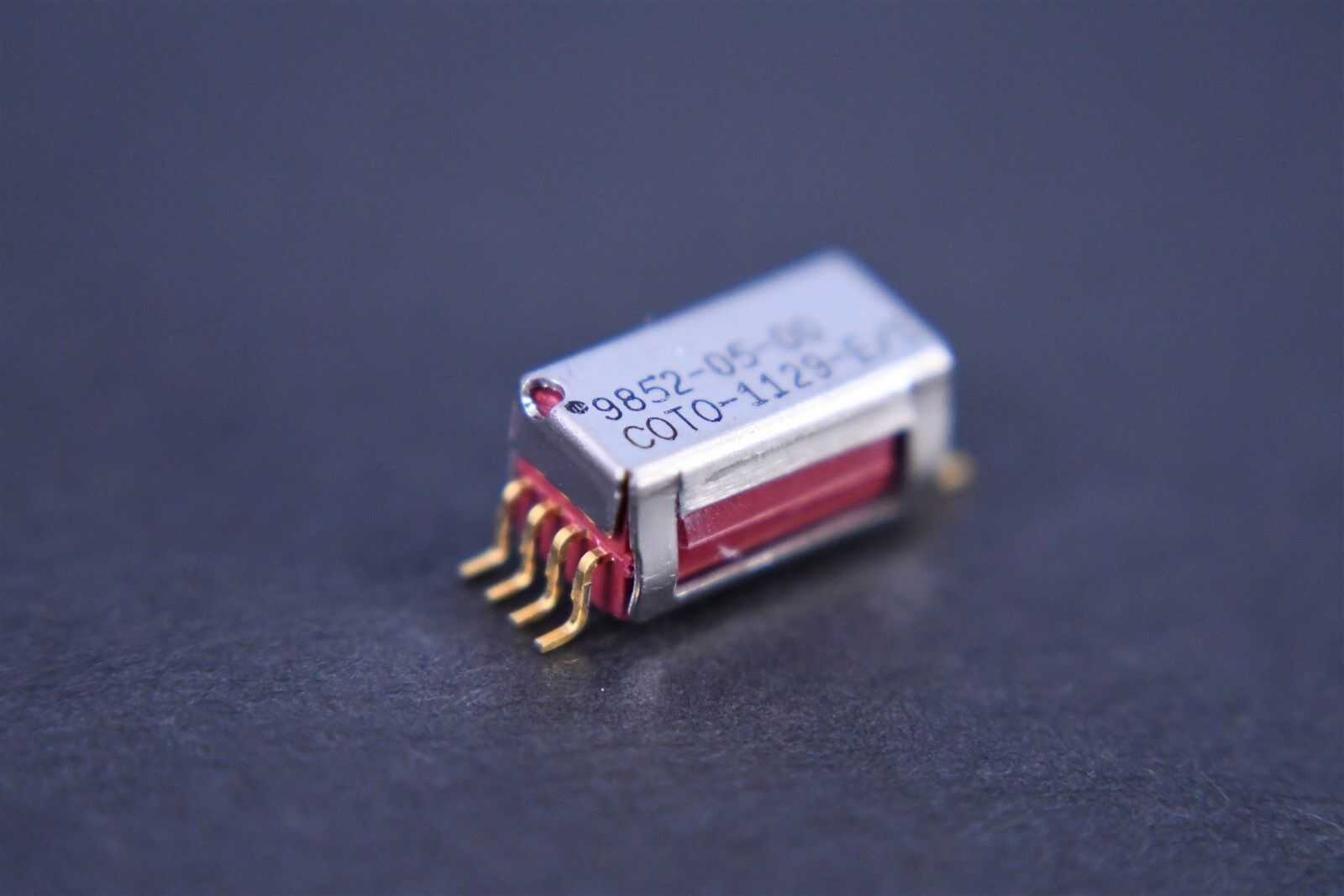

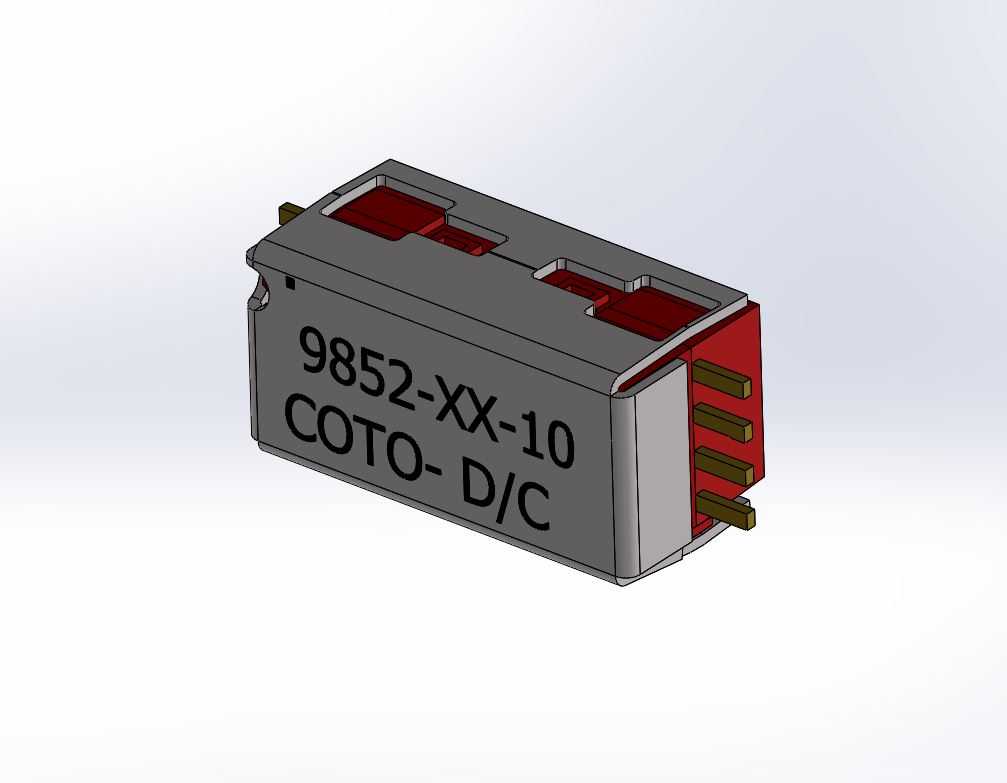

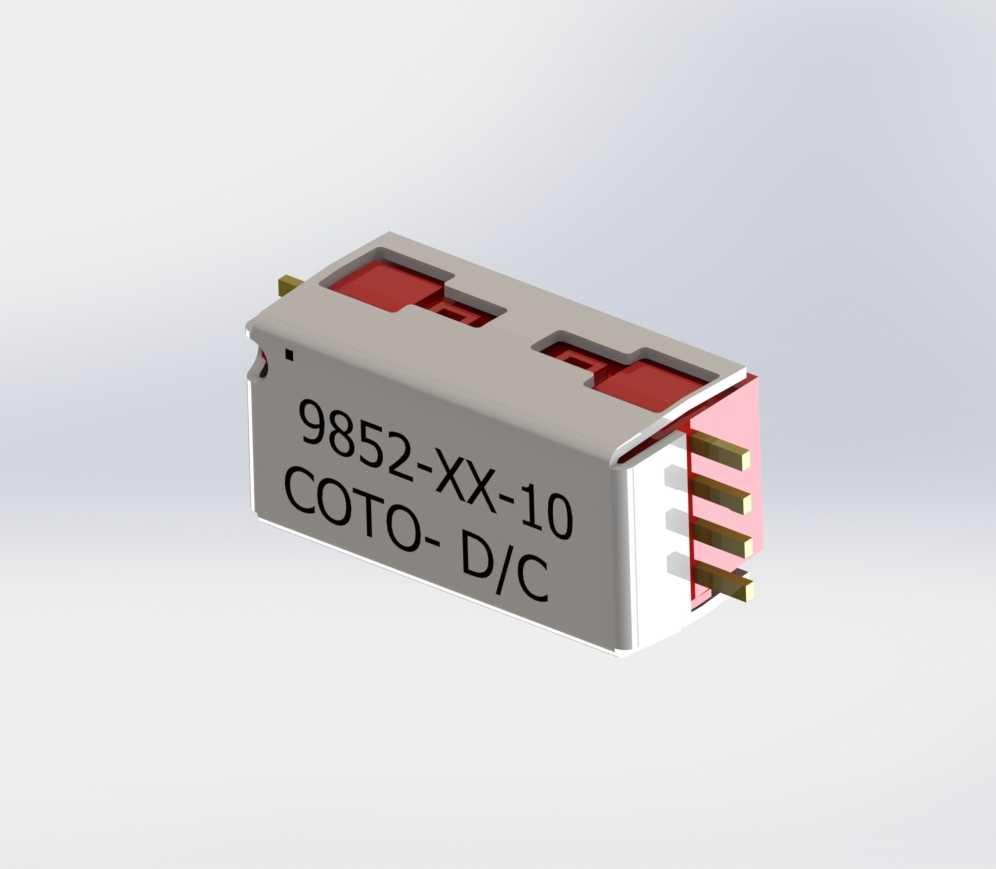

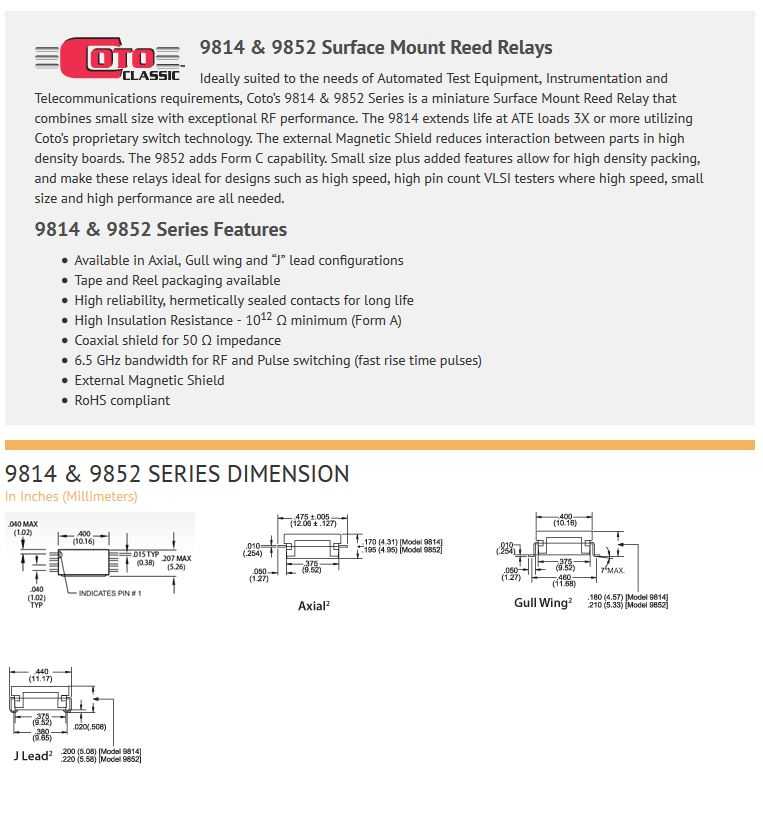

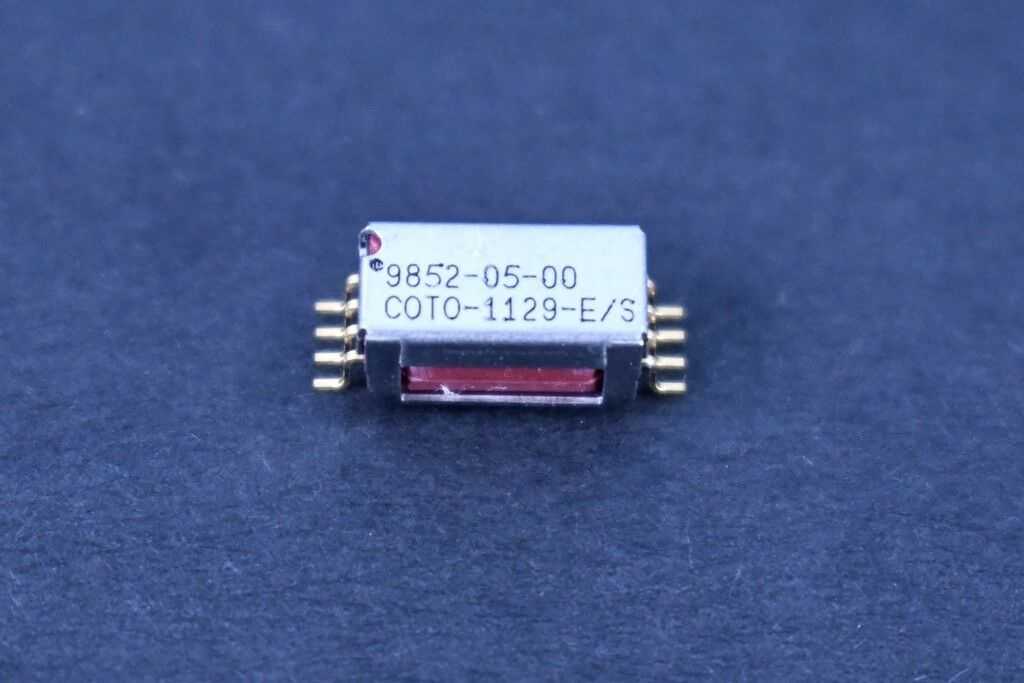

在高频通信测试设备、射频信号切换矩阵、微波测量系统的电路设计环节，高频信号通路的切换可靠性直接决定整套测试系统的信号精度与运行稳定性，这类场景下普通低频继电器的触点寄生参数、引线电感会大幅劣化高频信号传输质量，无法满足GHz级信号的低损耗切换需求，6.5GHz频段的SPDT射频继电器正是针对这类高频应用场景开发的专用信号切换元件。这款轴向版本的射频继电器在设计时优先考量了高频信号传输的阻抗连续性，选择轴向引脚布局而非鸥翼或J型引脚，核心出发点是尽可能缩短信号引脚的引出长度，减少引脚带来的寄生电感与信号反射，让6.5GHz频段下的信号插入损耗控制在射频系统可接受的范围内，同时亚毫秒级的开关速度能够适配高速信号切换的测试场景，满足自动化测试系统中快速通路切换的响应要求。从安装适配的角度来看，这款继电器的封装结构对PCB设计提出了明确的边界要求，PCB对应安装位置需要预留中心开孔，让继电器本体能够嵌入安装，相比鸥翼、J型lead的表贴安装方式，这种嵌入式轴向安装的结构在生产组装环节的工艺容错率更高，不需要处理表贴元件共面度偏差带来的焊接虚焊风险，也能进一步压缩射频通路在PCB上的走线长度，减少传输线阻抗不连续的节点。建模过程中需要重点还原继电器本体的外形公差、引脚的位置度与伸出长度，尤其是信号引脚的间距与端面尺寸，直接关系到PCB封装设计的焊盘匹配度，如果模型尺寸与实物存在偏差，后续生成的PCB封装会出现焊接对位偏差，轻则导致焊接良率下降，重则会因为引脚焊盘的阻抗偏移影响高频信号传输性能。继电器本体上的标识区域、顶部的红色绝缘结构、侧面的装配定位特征都需要准确还原，这些结构不仅是外观识别的特征，更是生产组装环节的视觉定位基准，在做整机组装的干涉检查时，这些细节特征能够帮助结构工程师提前排查继电器与周边屏蔽罩、相邻元件的装配间隙问题，避免打样后出现元件干涉无法装配的问题。在实际选型应用中，这类高频射频继电器多用于射频测试仪器的信号通路切换、基站射频前端的信号选通、航空航天通信设备的高频信号切换场景，相比同轴开关，这类表贴式射频继电器体积更小，更适合高密度集成的射频电路布局，同时其密封结构能够适应工业环境下的温湿度变化，保证触点长期工作的接触可靠性，避免氧化带来的接触电阻升高、信号衰减增大的问题。建模时还需要注意继电器本体的安装高度，嵌入式安装后继电器突出PCB表面的高度直接影响上层屏蔽罩的内部净空设计，如果高度尺寸还原不准，会导致屏蔽罩装配时与继电器顶面干涉，或者屏蔽间隙过大影响屏蔽效能，这些细节都是结构设计与硬件设计协同过程中需要通过精准三维模型提前验证的核心要点。
