带缺口半圆环超宽带单极PCB天线结构

项目分类:3D模型 发布时间:2021-08-09 ID:226833
  • 带缺口半圆环超宽带单极PCB天线结构
  • 带缺口半圆环超宽带单极PCB天线结构
  • 带缺口半圆环超宽带单极PCB天线结构
  • 带缺口半圆环超宽带单极PCB天线结构

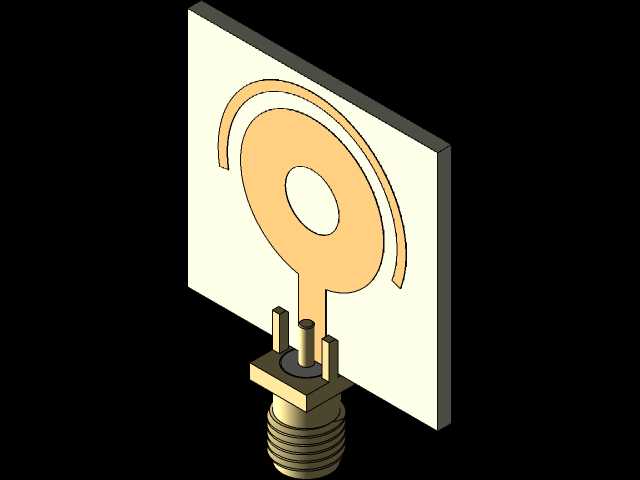

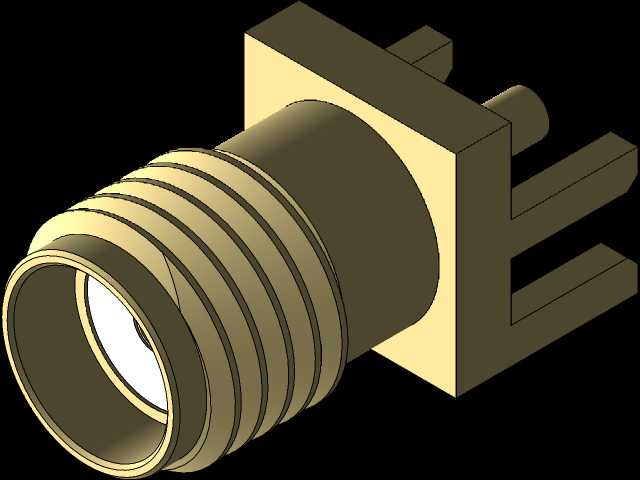

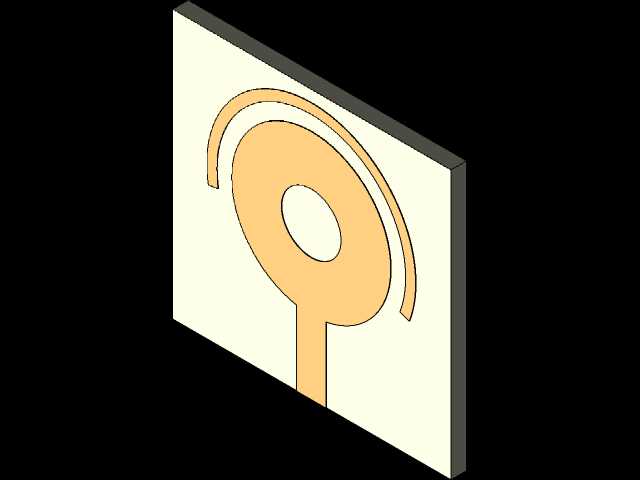

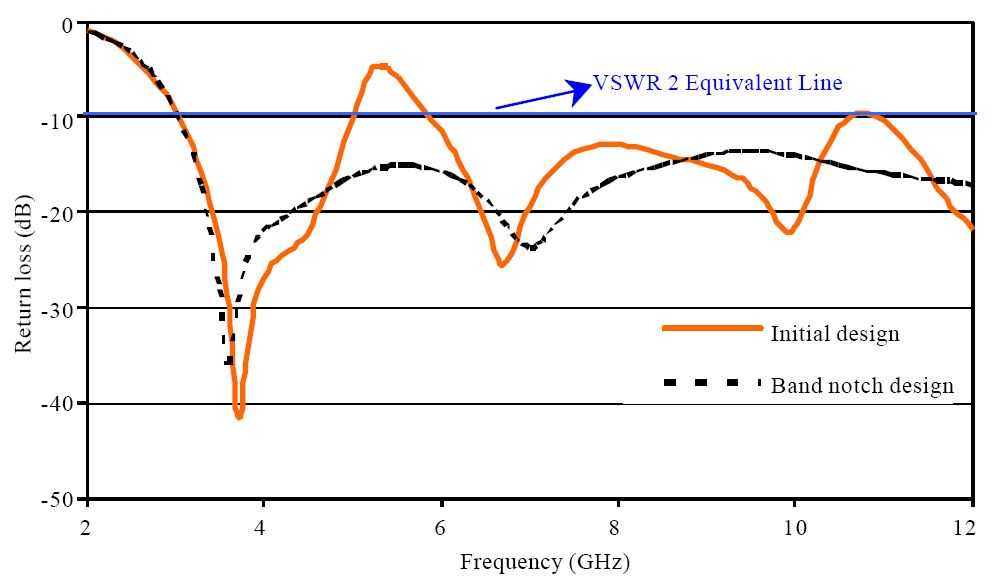

这类带缺口半圆环结构的超宽带单极PCB天线,多应用在短距离高速无线通信、室内定位信号覆盖、射频测试前端、便携无线终端的信号收发场景中,作为信号链路的前端辐射单元,承担着导行波与自由空间电磁波的转换作用,直接决定无线链路的信号增益与驻波表现。从结构设计来看,辐射主体采用半圆环带缺口的平面印制形式,依托常规FR-4环氧基板做载体,基板边缘预留的安装孔位可直接适配标准SMA同轴接头的焊接固定,接头内导体直接与辐射臂的馈电端连通,外导体与基板背面的接地覆铜层可靠焊接,保证馈电连续性的同时,也能抑制接头处的寄生辐射干扰。设计过程中,半圆环的内外径差值、缺口的开设位置与宽度、馈电微带线的阻抗渐变段长度,都是调整工作频段内驻波比的核心参数,通过在半环辐射臂上开设对称缺口,能够有效拓展天线的阻抗带宽,覆盖更宽的工作频率范围,同时保持全向辐射的方向图特性,满足多频段通信系统的共用需求。安装边界上,这类平面PCB天线的整体厚度仅为基板厚度加接头突出高度,可直接贴装在设备壳体的内壁或者预留的安装凸台上,不需要额外的金属反射腔结构,整体占用空间极小,适合集成在空间受限的便携无线设备、小型通信基站前端、物联网信号采集终端内部。实际选型应用时,需要注意天线安装位置周边要避开大面积金属构件,防止金属遮挡导致辐射方向图畸变、增益下降,馈电端的同轴电缆走线要尽量远离辐射臂区域,避免电缆寄生耦合影响天线的阻抗匹配特性。这类平面印制天线相比传统的金属立体天线,加工一致性更好,批量生产成本更低,不需要复杂的钣金冲压或者压铸成型工序,直接通过常规PCB印制工艺就能完成加工,焊接标准同轴接头后即可直接投入测试使用,在民用无线通信设备、工业无线传感节点、短距离高速数传模块中都有广泛的适配空间。结构建模时需要重点关注馈电点的位置精度、半圆环辐射臂的线宽一致性,以及同轴接头与PCB板的配合间隙,保证焊接装配后不会出现结构干涉,同时接地覆铜层的覆盖范围要与设计参数保持一致,避免因接地面积偏差导致天线谐振频率偏移。
