V波段全向波导喇叭天线结构设计

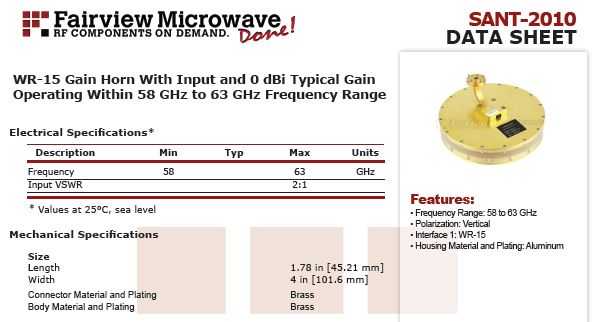

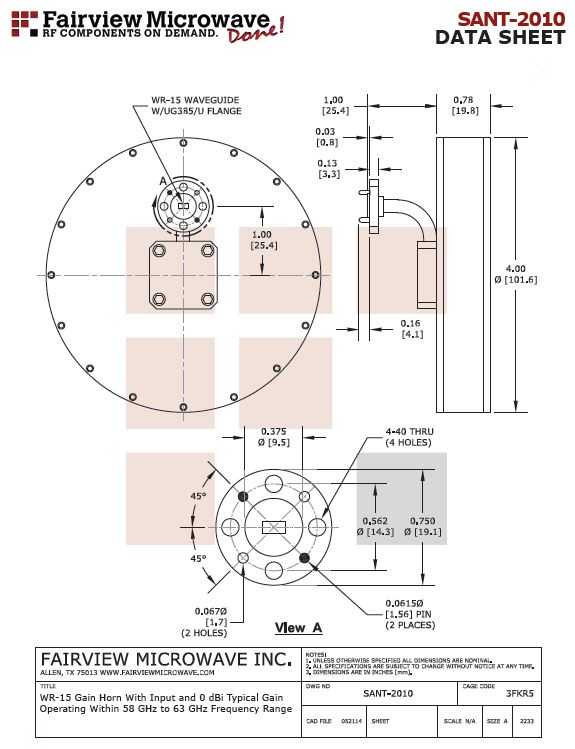

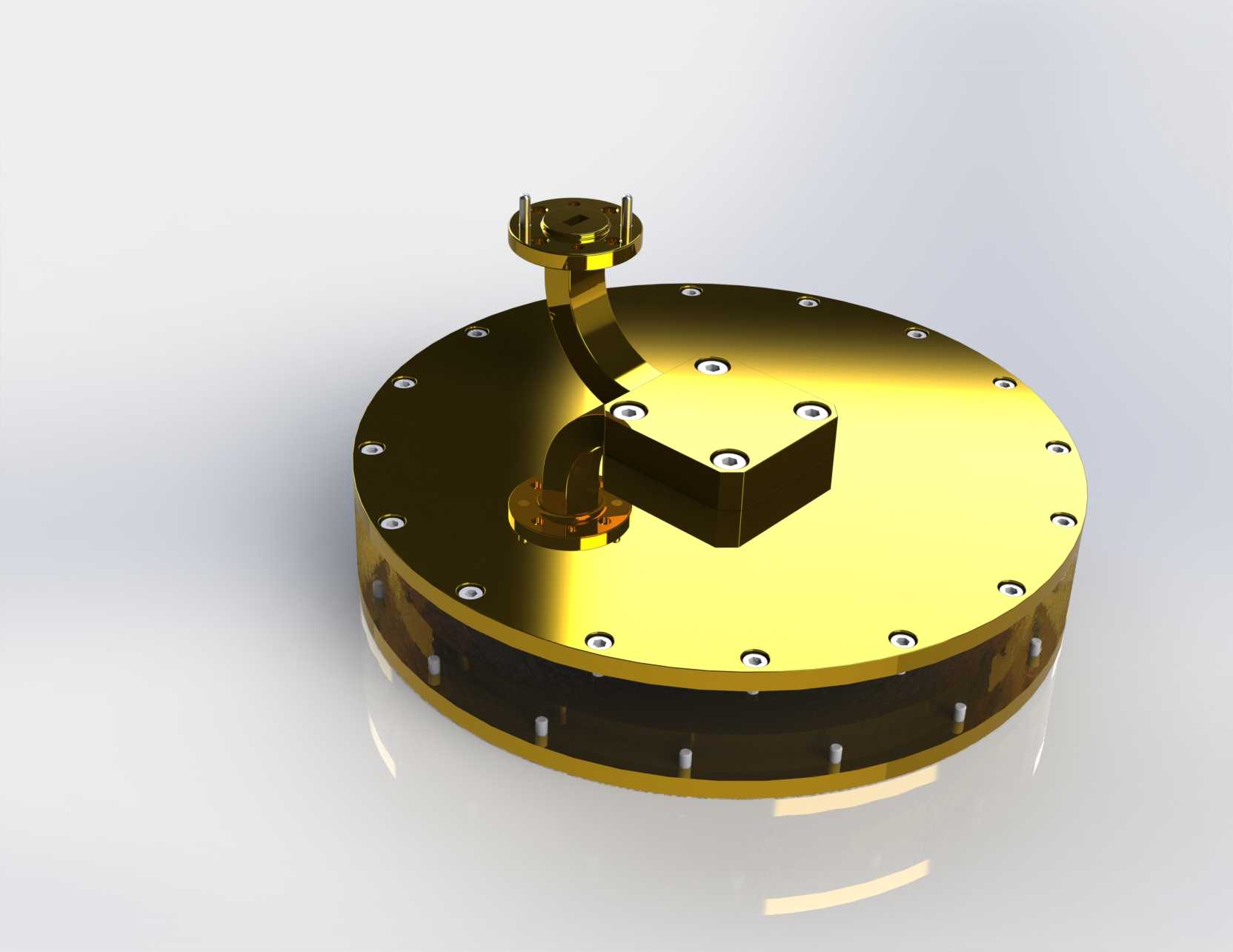

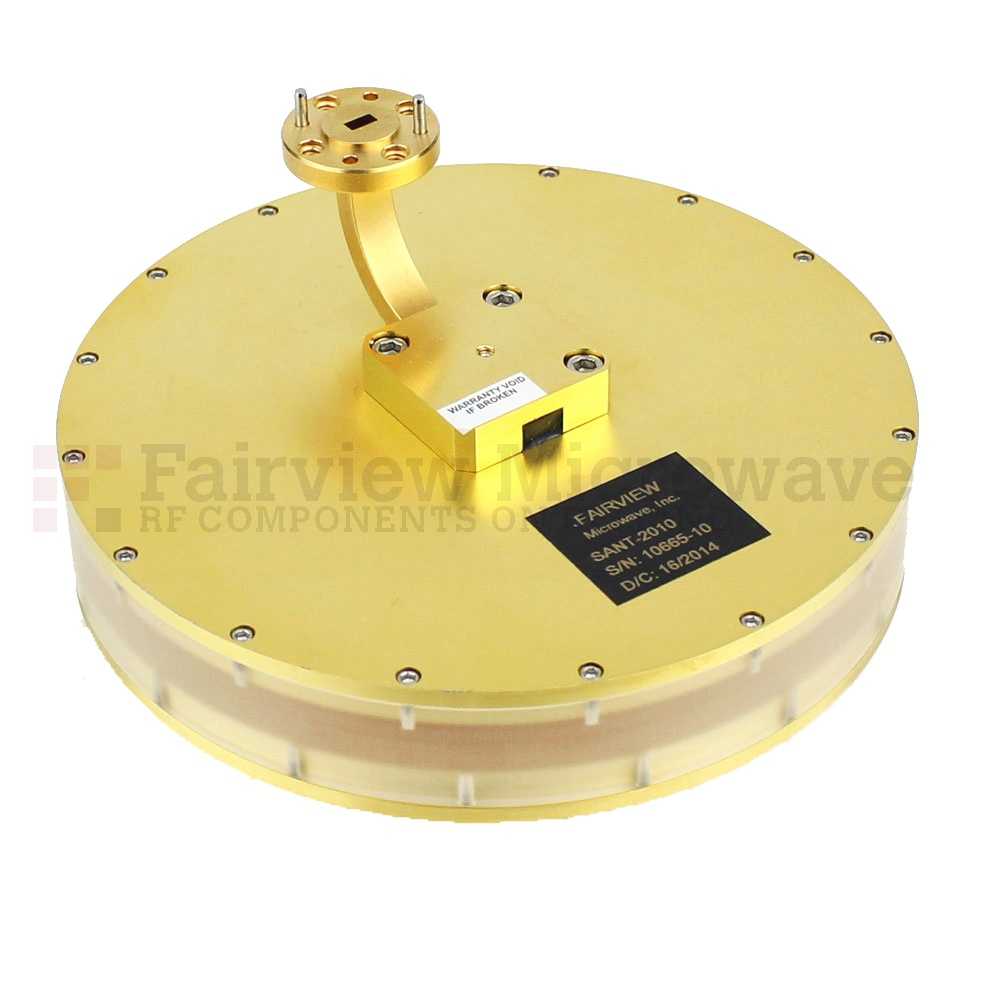

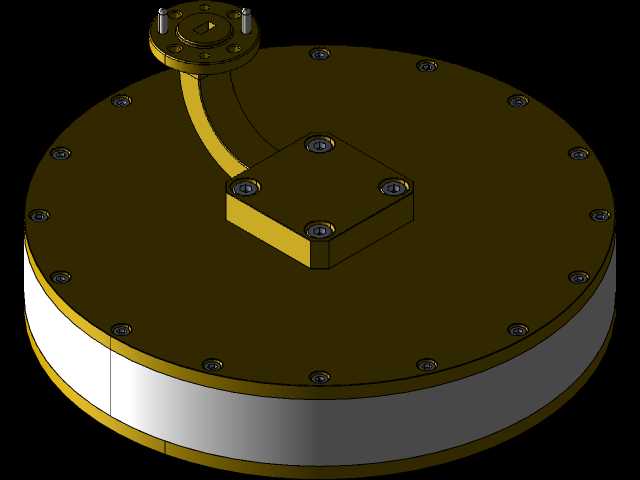

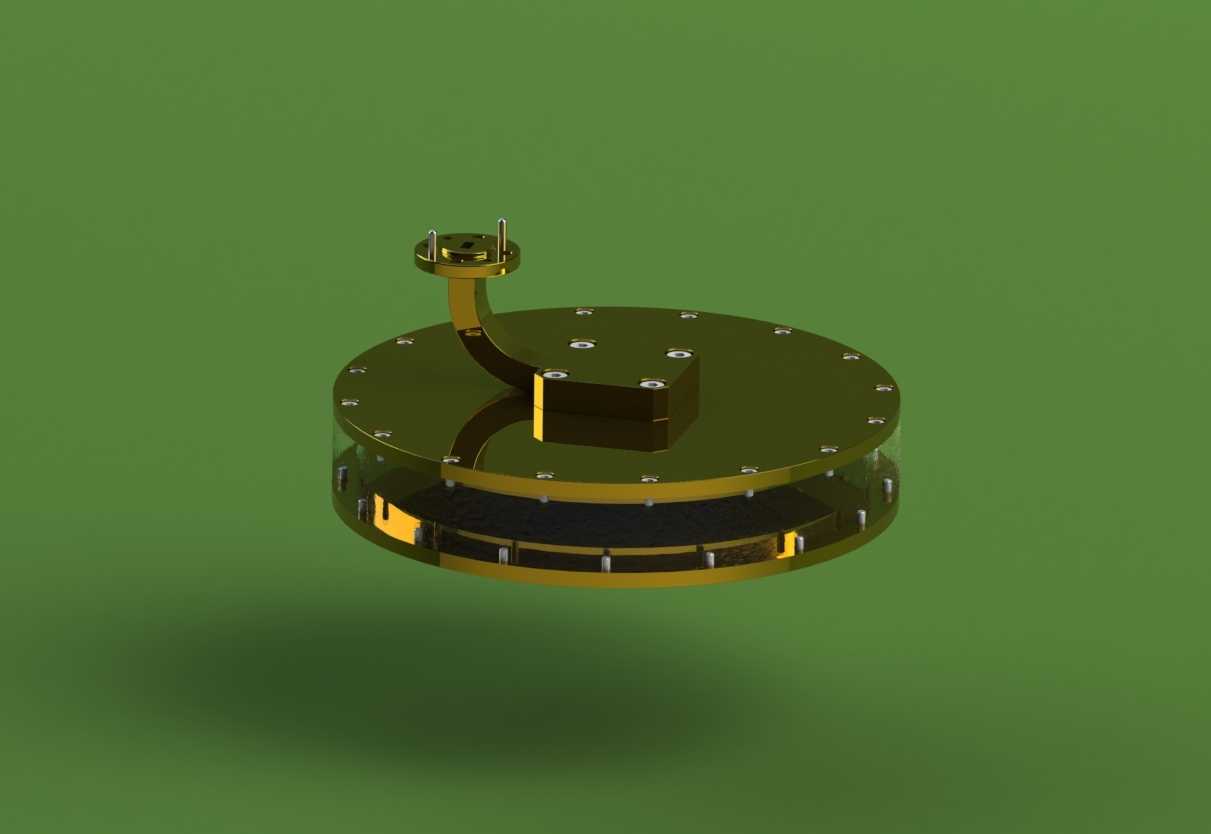

这款V波段全向波导喇叭天线的结构设计，核心围绕58至63GHz频段的近场探测、短距高速通信场景展开，常见于车载毫米波雷达补盲、工业区域周界安防、室内高精度定位基站这类需要360度水平方向信号覆盖的部署场景，区别于常规高增益定向喇叭天线的窄波束特性，该结构刻意压低轴向增益，将能量均匀分配到水平面全向角度，避免定向天线需要多组拼接才能实现环向覆盖的冗余设计。从结构布局来看，天线主体采用分层圆盘式腔体设计，上层集成WR-15标准波导接口，接口法兰匹配UG-387/U标准安装孔位，可直接与同规格波导同轴转换器对接，转换器适配1.85mm同轴接口，能兼容常规毫米波测试线缆与射频前端模块的连接需求，无需额外定制转接结构。波导馈电段采用弧形弯波导结构将信号导入下层径向辐射腔体，弯波导的曲率半径经过匹配设计，减少毫米波频段传输过程中的驻波反射，保证信号从标准波导口进入辐射腔体时的传输效率。下层辐射腔体采用双层金属圆盘夹置吸波与辐射缝隙的结构，圆盘周圈均匀布置安装孔位，可通过M2规格紧固件直接固定在设备安装平台上，整体安装基准面为下层圆盘的底面，安装时需保证基准面与安装平台的平面度公差在0.1mm以内，避免结构倾斜导致水平面方向图出现畸变。辐射缝隙沿圆盘周圈等角度排布，配合腔体内部的模式转换结构，将波导传输的TE10模转换为可沿水平方向全向辐射的电磁波模式，实现0dB的轴向增益，保证水平面各个方向的信号强度偏差控制在±1dB以内，满足全向覆盖的使用需求。结构设计过程中，所有金属部件均采用铝合金材质做导电氧化处理，既保证毫米波频段的表面导电率要求，也兼顾户外部署的防腐蚀性能，整体结构无外露尖锐边角，周圈缝隙做倒角处理，避免安装过程中划伤操作人员。安装边界方面，天线整体最大外径不超过120mm，整体高度不超过60mm，馈电接口位于圆盘上表面偏心位置，安装时需预留至少30mm的上部空间用于波导转换器与线缆的接驳，避免线缆弯折半径过小导致毫米波传输损耗增大。
