I-PEX MHF7微型45GHz射频同轴插座

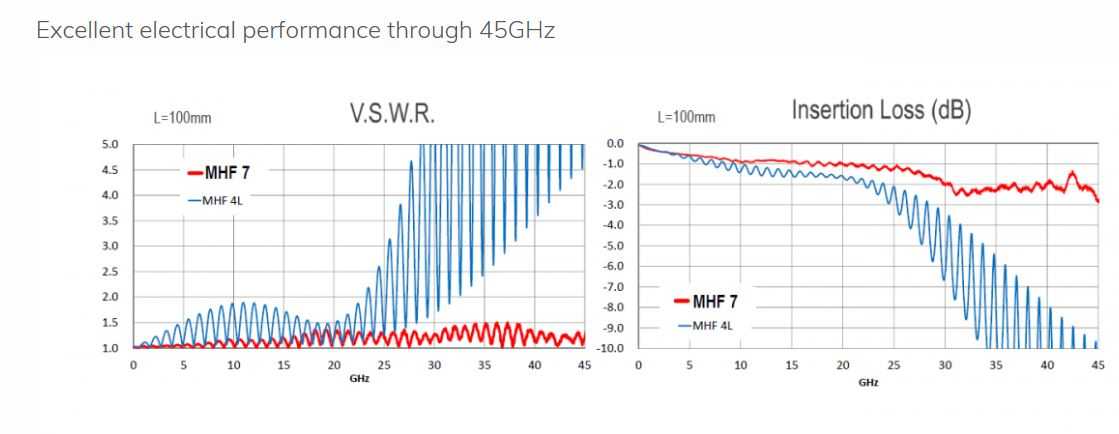

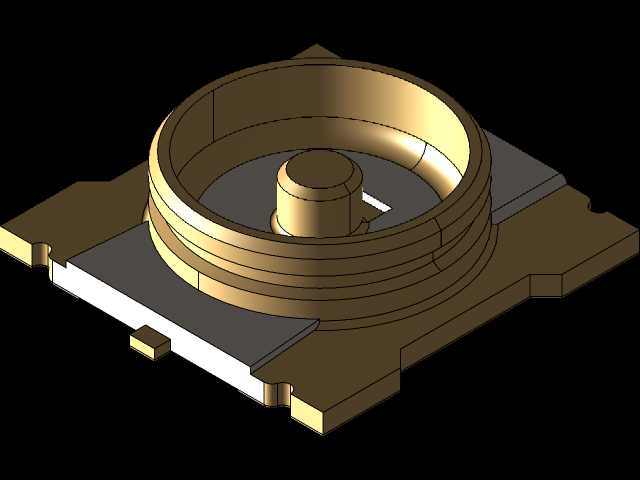

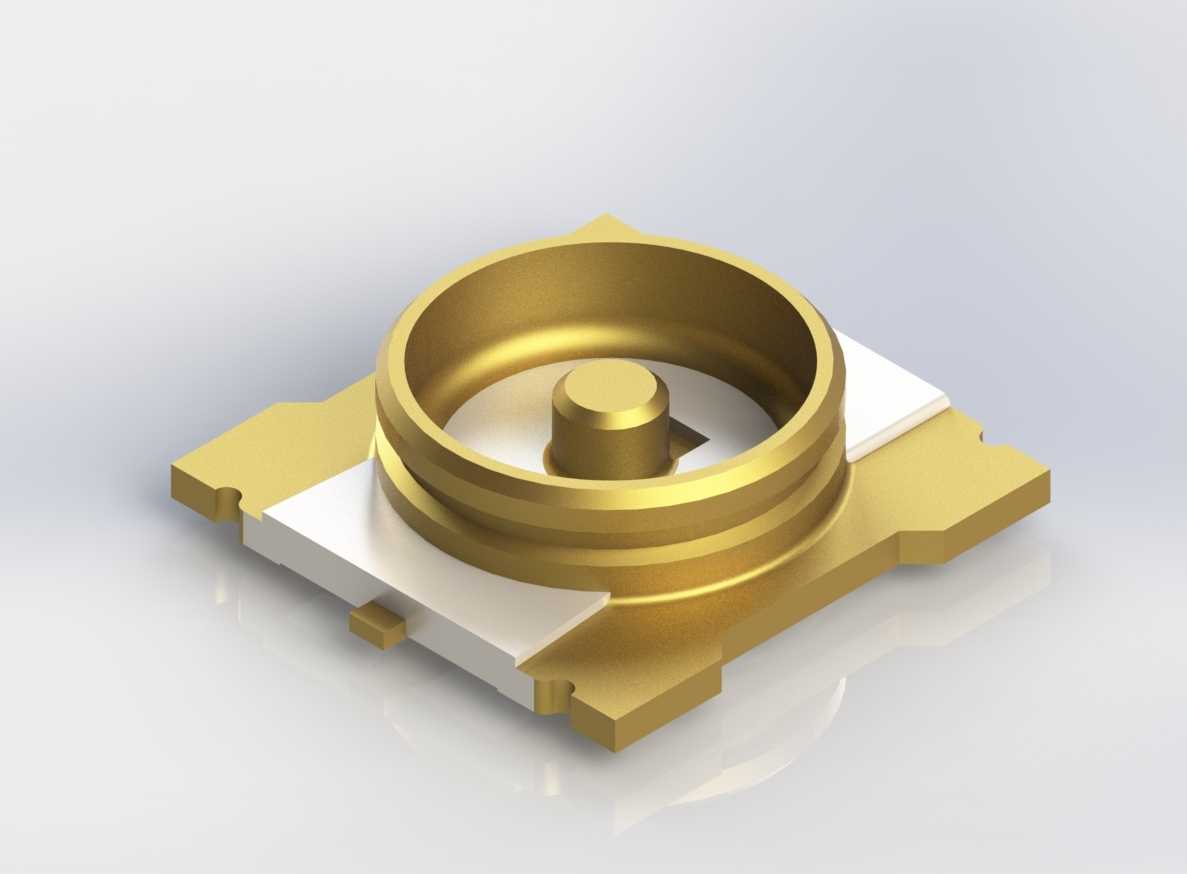

这款微型同轴射频插座主要面向5G蜂窝通信场景设计，工作频段覆盖至45GHz，可适配超小型同轴电缆的端接需求，在消费电子、通信基站前端、小型化射频模组中承担射频信号的板端互联作用。从结构设计来看，该插座采用表贴式安装结构，底部四个焊盘分别对应信号与接地引脚，安装时需严格对齐PCB板上的焊盘位置，回流焊过程中需控制焊膏厚度与温度曲线，避免中心导体偏移或外壳虚焊导致的驻波比异常。插座的中心接触件采用弹性凸台结构，与适配的公头连接器插接时可形成稳定的欧姆接触，外围的金属屏蔽罩采用一体化拉伸成型工艺，既保证了结构强度，也能在高频段提供足够的屏蔽效能，减少信号泄漏与外界电磁干扰。设计阶段需要重点关注安装边界的预留，插座本体的方形底座周边需留出至少0.3mm的工艺避让空间，避免周边元件过高导致公头插接干涉，同时中心导体的同轴度公差控制在0.02mm以内，保证高频信号传输时的阻抗连续性，降低插入损耗。在实际选型应用中，该类插座常被用于小型化5G终端、毫米波通信模组、车载射频单元等对安装空间有严苛要求的场景，相比传统的U.FL连接器，其工作频段更高，三阶互调指标更优，能够满足5G毫米波频段的信号传输要求。建模过程中需要还原接触件的倒角细节与屏蔽罩的卡扣结构，这些细节直接影响装配干涉检查的准确性，同时底座下方的白色绝缘介质部分的尺寸公差需要严格匹配实际物料参数，避免在PCB装配仿真中出现配合间隙过大或无法安装的问题。此外，插座的插接寿命与接触压力直接相关，设计时中心接触件的弹性变形量控制在合理区间，既保证足够的接触力降低接触电阻，也避免长期插接后出现弹性疲劳导致接触不良。在射频链路设计中，该插座的阻抗严格控制在50Ω标准值，与周边微带线过渡时需要做渐变线匹配，减少信号反射，保证整个射频链路的信号完整性。
