连杆式自适应机械夹持爪结构设计

这款夹持爪是面向工业自动化拾取场景开发的末端执行部件，日常可适配在小型分拣机械手、教学实训机器人、非标自动化上下料工位上，用来完成规则或异形工件的夹取、转移、码放动作，相比气动平口夹爪，它的自适应包络特性对形状不规则的工件、表面带防滑需求的工件适配性更强，不需要频繁更换夹头就能兼容多种尺寸的待夹持物件。

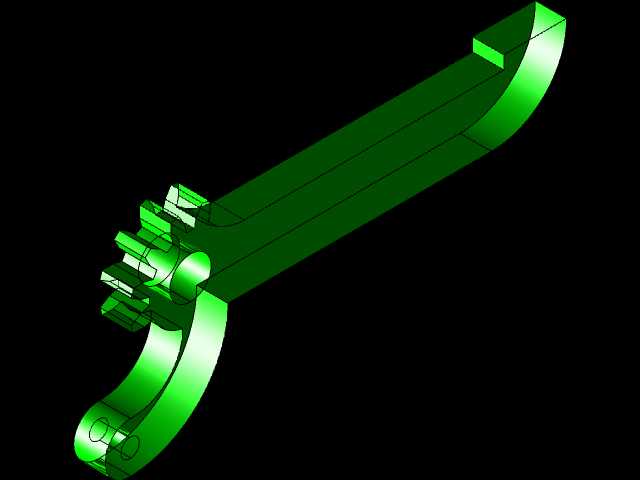

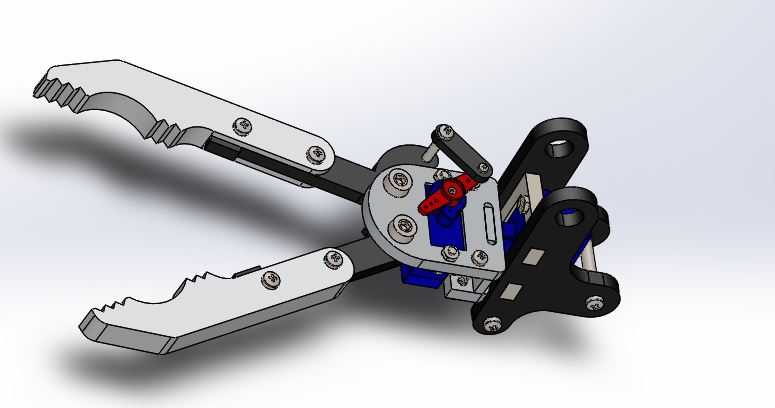

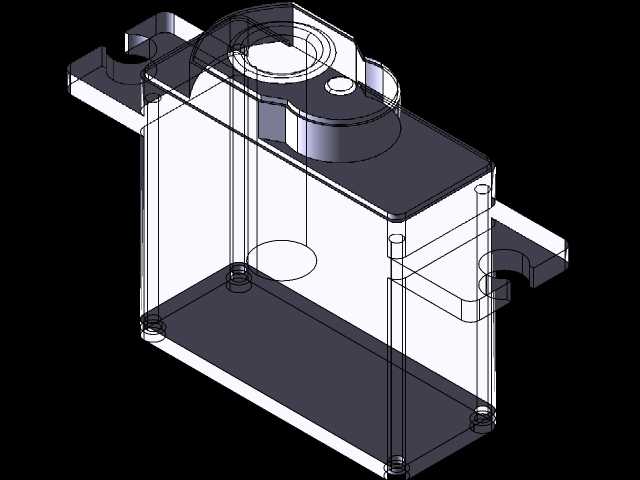

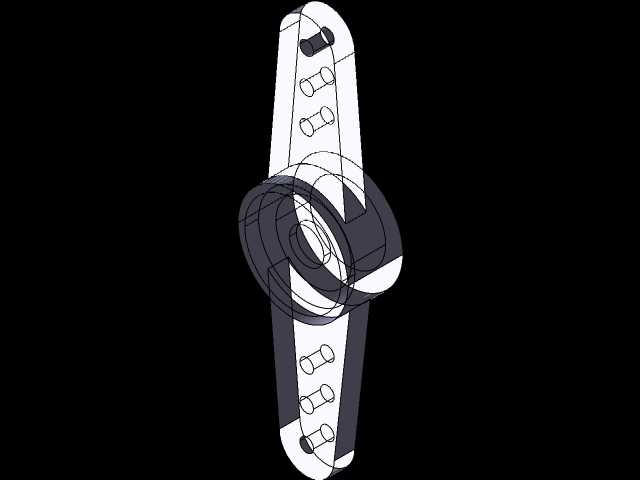

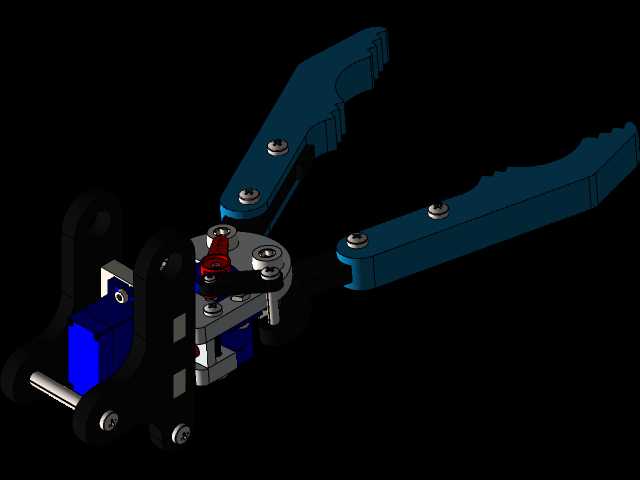

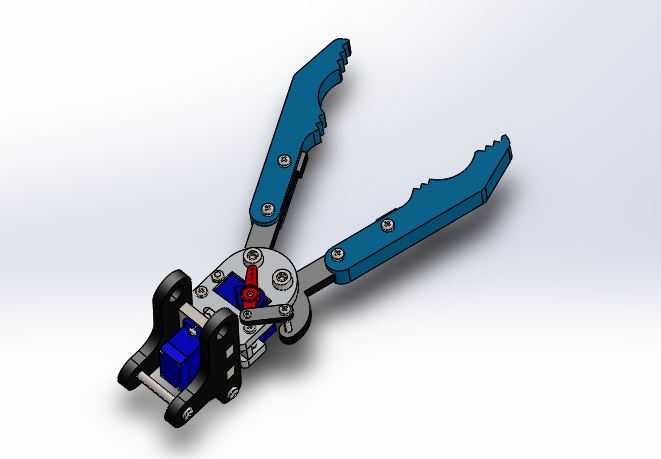

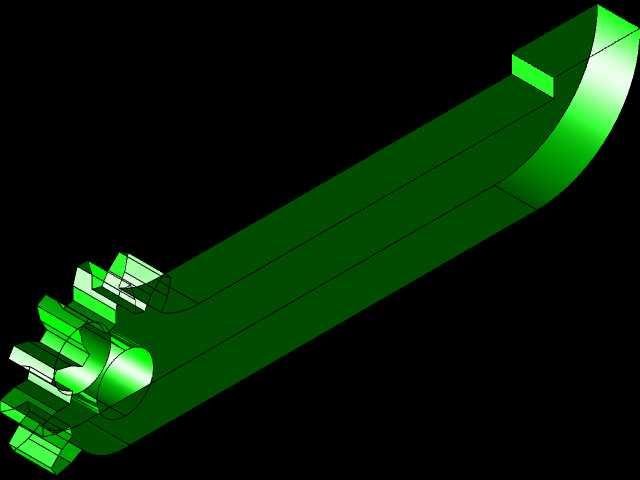

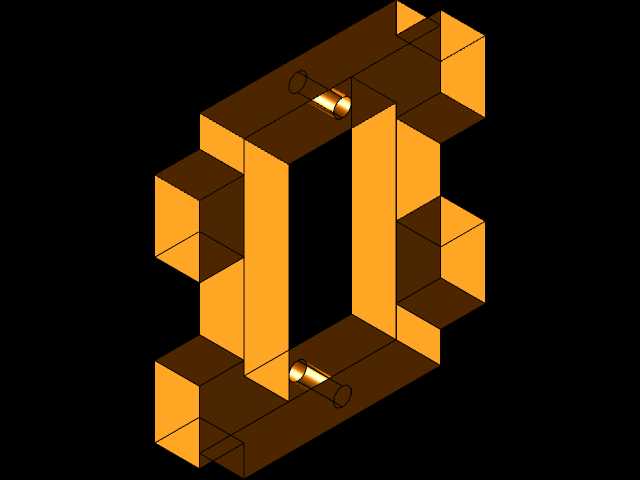

从结构设计逻辑来看，整个夹持机构采用对称双摇杆连杆传动布局，动力输入侧预留了标准舵机安装位，可直接匹配市面常用的20kg、30kg扭矩数字舵机，不需要额外做转接法兰加工，安装孔位采用对称分布设计，中心距适配常规机械手末端的安装法兰尺寸，整体安装边界控制在120mm长度范围内，闭合状态下最大宽度不超过80mm，张开后两爪尖的最大开度可达100mm，能覆盖直径20mm到90mm区间的柱状、块状工件夹持需求。

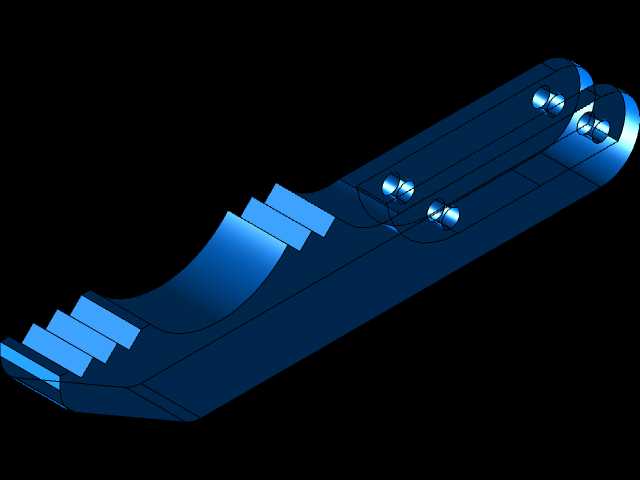

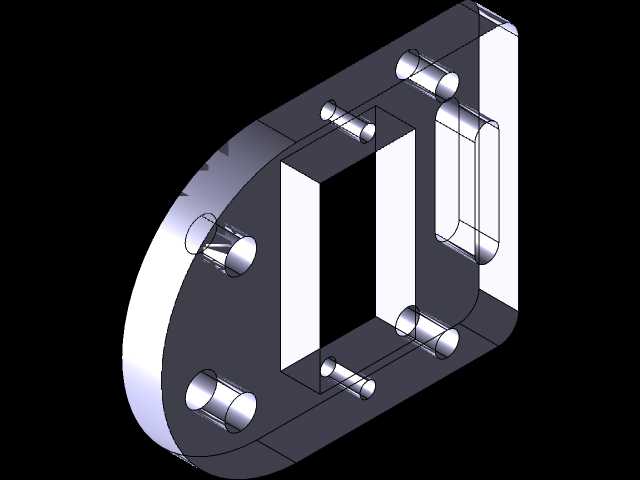

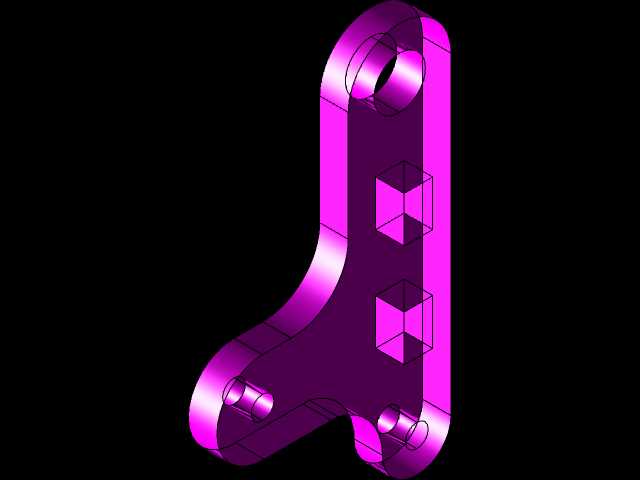

夹指部分做了带锯齿形防滑齿的内凹曲面设计，齿形角度经过反复校核，既不会因为夹持力过大在工件表面留下压痕，也能保证在水平转移、垂直提升过程中工件不会出现滑脱，夹指与连杆之间采用标准圆柱销轴加防松螺丝的连接方式，后期如果遇到特殊形状工件，只需要更换前端夹指模块就能快速适配，不需要拆解整个传动结构。中间的传动基座采用铝合金板材叠层加工的设计思路，所有传动销轴都做了同轴度公差控制，运动过程中不会出现卡滞、两侧夹指不同步的问题，传动连杆的力臂比经过优化，舵机输出的扭矩经过连杆放大后，夹指末端的加持力可以达到150N，足够应对常规轻型工件的搬运需求。

在实际应用场景里，这类夹持爪既可以用在轻工行业的小件分拣线上，拾取塑料件、五金小零件，也可以用在教学实训平台上作为机器人实训的执行部件，帮助学习者理解连杆传动的运动原理，整个结构没有复杂的异形曲面零件，所有零部件都可以采用常规的铣削、线切割工艺加工完成，加工成本低，后期维护时只需要定期给销轴位置添加润滑脂就能保证长期稳定运行，不需要复杂的维护保养流程。结构上还做了硬限位设计，当夹指闭合到最小位置、张开到最大位置时都有对应的限位面承接，不会因为舵机过转导致连杆机构出现死点或者结构损坏，提升了长时间运行的可靠性。
