双频WiFi陶瓷芯片MIMO天线结构设计

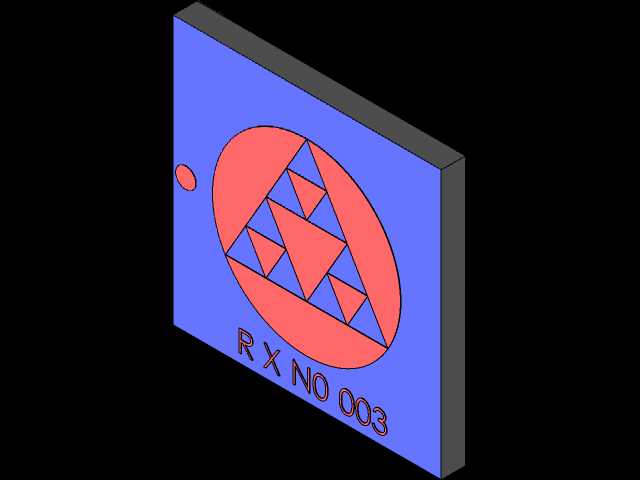

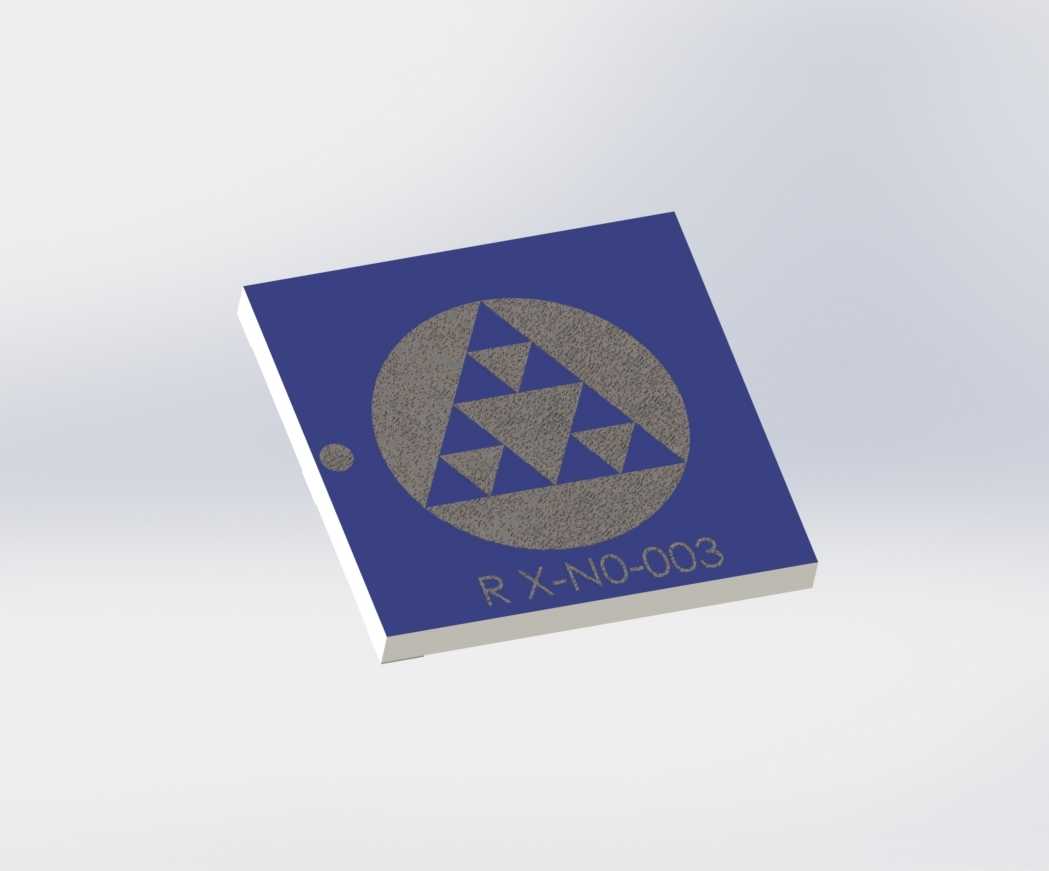

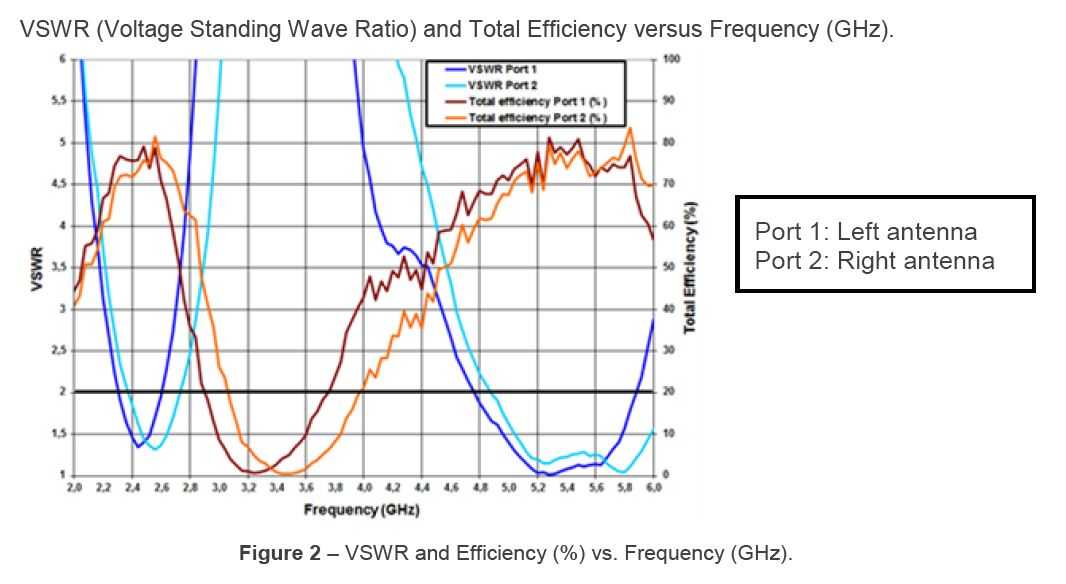

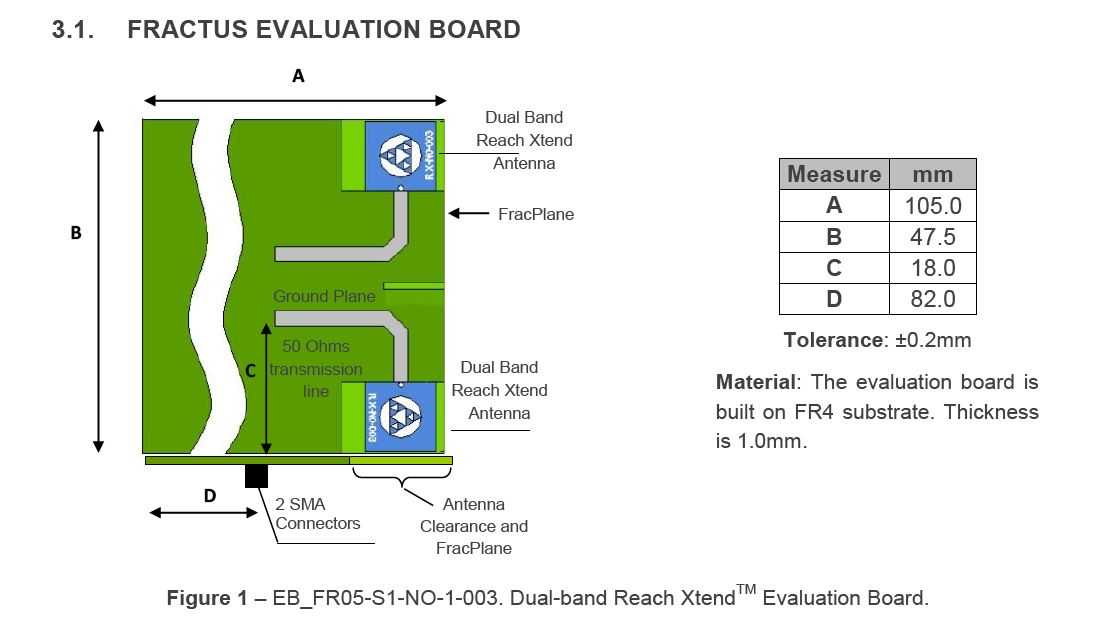

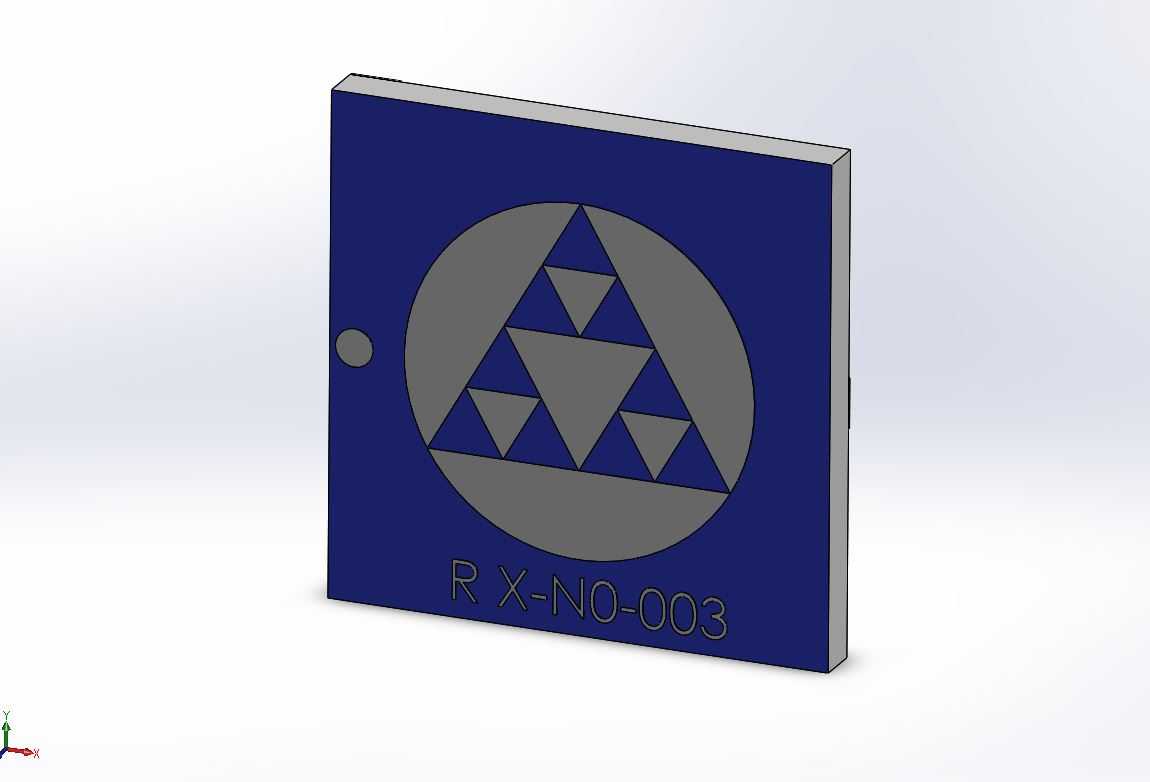

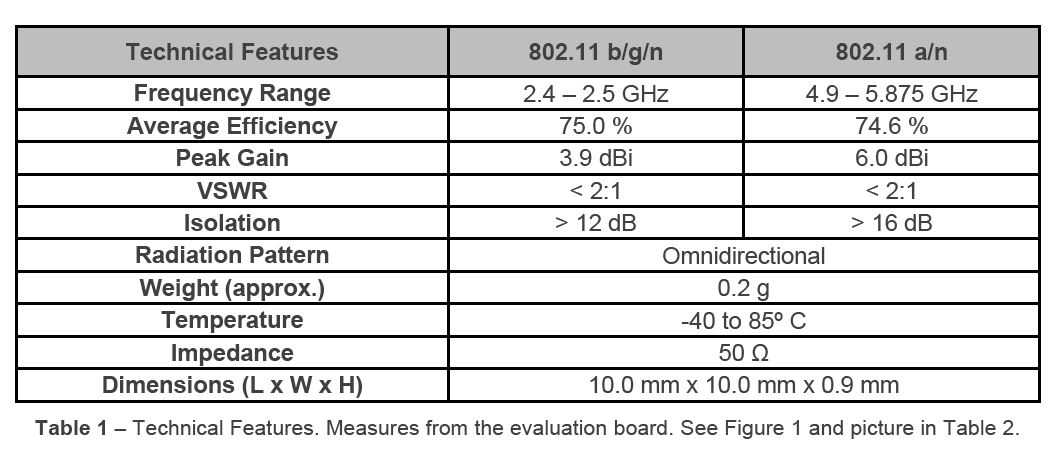

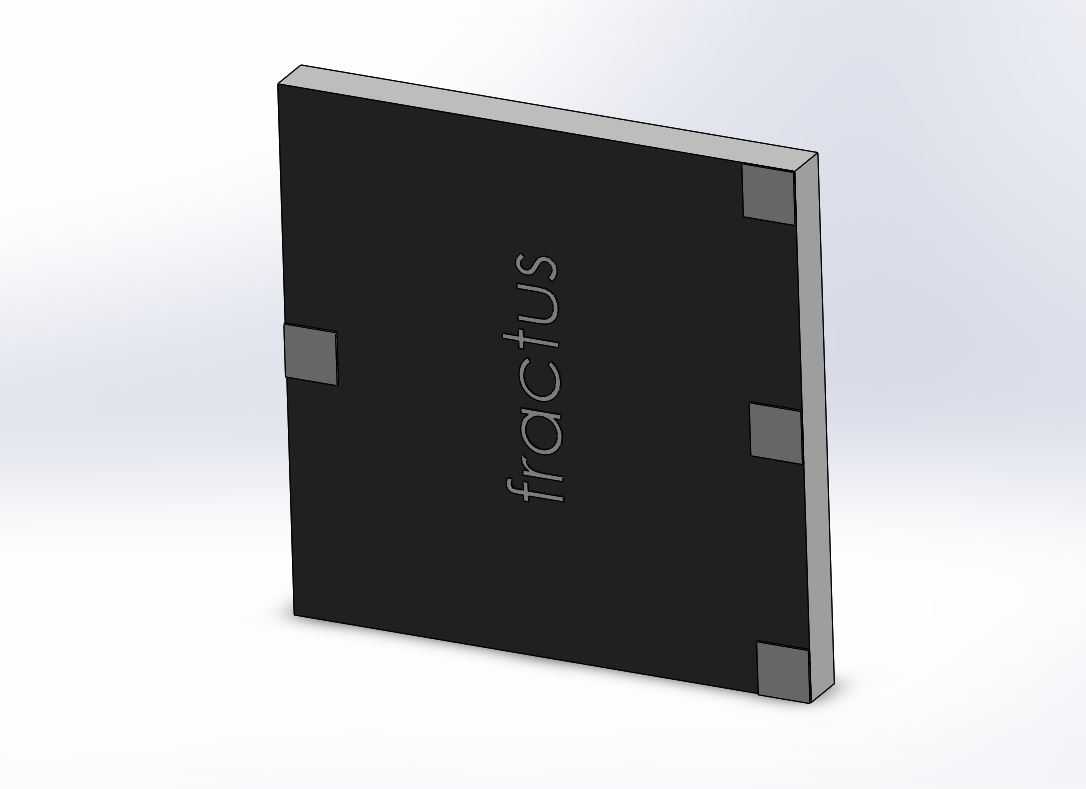

在无线通信设备的射频链路设计中，天线作为信号收发的核心前端部件，其性能直接决定了设备的无线连接稳定性与信号覆盖能力，这款双频陶瓷芯片MIMO天线，正是针对紧凑型无线设备的空间受限场景开发的表面贴装射频部件。从实际工程选型角度看，这类陶瓷天线常被应用在小型无人机的飞控通信模块、便携式工业无线传感节点、智能家居网关、嵌入式物联网终端中，能够同时承载2.4GHz与5GHz两个主流WiFi频段的信号收发任务，采用2x2 MIMO架构设计，可通过多通道信号收发提升链路冗余度与传输速率，降低复杂电磁环境下的信号丢包率。设计阶段优先考虑了陶瓷基材的高介电常数特性，能够在极小的物理尺寸下实现目标频段的阻抗匹配，相比传统PCB板载天线，陶瓷基材的温度稳定性更优，在-40℃到85℃的工业级工作温域内，天线谐振频率偏移量控制在极小范围内，不会因为设备工作发热或者户外低温环境导致通信性能衰减。外形尺寸控制在10mm×10mm×0.9mm的超薄规格，完全适配表面贴装工艺的生产要求，安装时仅需在PCB板端预留对应尺寸的焊盘区域，无需额外的结构避让空间，对于内部空间寸土寸金的紧凑型无人机飞控、手持工业检测设备来说，这种超薄设计不会额外占用设备的堆叠空间，也不会对周边的高速数字信号走线产生过多的电磁干扰。天线辐射图案采用分形几何结构设计，通过在陶瓷基材表面印刷特定形状的金属辐射层，实现两个工作频段的谐振点匹配，覆盖2.4-2.5GHz与4.9-5.875GHz的常用WiFi信道，能够兼容主流的802.11a/b/g/n/ac通信协议。在结构建模过程中，需要精准还原陶瓷基材的厚度、金属辐射层的走线形状与边角弧度，同时预留焊盘的焊接公差区域，确保模型导入PCB结构协同仿真时，能够准确模拟天线的实际辐射方向图与驻波比参数，为整机的电磁兼容设计提供准确的仿真依据。实际装配时，这类芯片天线通常布置在PCB板的边角位置，远离金属屏蔽罩与大尺寸金属结构件，避免金属遮挡导致的信号衰减，0.9mm的厚度设计也让其在装配后不会突出设备外壳内壁，适配超薄外壳的消费级与工业级无线设备设计需求。
