20mm单刀单掷按钮开关结构设计

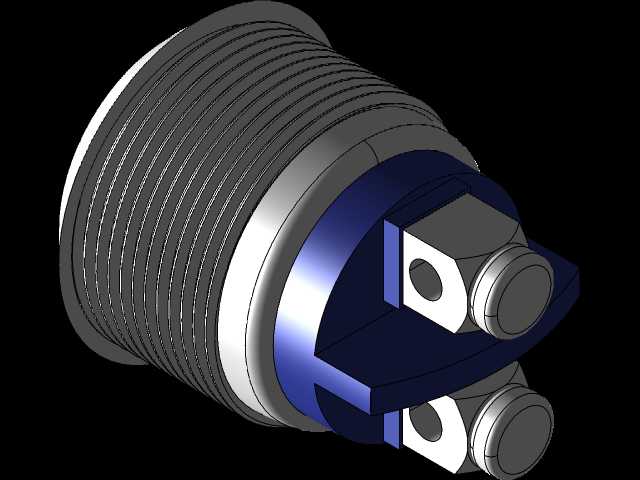

这款20mm规格的单刀单掷按钮开关，是工业控制回路里极为常见的基础通断元件，日常在小型控制柜面板、手持操作盒、测试治具台、小型机电设备操作面都能见到它的应用场景，主要承担单回路的信号触发、电源通断、功能切换的控制作用，属于低压控制领域用量极大的基础元件。从结构设计来看，这款开关采用标准20mm面板开孔的安装规格，主体带外螺纹的安装柱搭配锁紧螺母的固定结构，适配厚度在1到6mm区间的各类金属、塑料面板，安装时仅需在面板开出对应直径的圆孔，将开关主体从面板正面穿入，背面旋紧锁紧螺母即可完成固定，不需要额外的定位卡扣或者复杂固定结构，拆装维护都十分便捷。开关的接线端采用双接线柱结构，对应单刀单掷的两引脚通断逻辑，接线柱带固定压片，适配0.5到2.5平方毫米的多股或单股铜芯导线，拧紧接线螺丝即可完成导线压接，不需要额外的接线端子转接，现场接线效率较高。从内部结构的剖视呈现来看，这款开关的操作头部采用金属外圈搭配绝缘内芯的结构，金属外圈做了防滑滚花处理，既提升了操作时的触感辨识度，也能在一定程度上抵御日常操作的磕碰磨损，内部的绝缘基座采用耐温工程塑料材质，将带电的接线端子与金属安装外壳做了完全的电气隔离，避免安装面板带电引发的安全隐患。开关的触点部分采用银合金触点材质，能够承载常规5A以内的交流220V或者直流24V控制回路负载，通断时的触点弹跳小，接触电阻稳定，长期使用不容易出现触点氧化接触不良的问题。在设计建模过程中，这款模型完整还原了开关的安装配合尺寸，包括螺纹的螺距、接线柱的开孔大小、操作头部的突出高度、背部接线端的避让空间，不管是做面板开孔的布局设计，还是做整个操作盒的结构干涉检查，都可以直接调用这个模型完成装配验证，不需要反复测绘实物尺寸。这类按钮开关在实际选型使用时，往往需要和面板上的指示灯、选择开关、急停按钮做排布对齐，模型还原的真实外形尺寸能够帮助结构设计人员在三维布局阶段就确认好各个元件的安装间距，避免后期生产装配时出现元件干涉、接线空间不足的问题。同时模型也还原了开关的剖视内部结构，对于需要做开关原理演示、电气装配教学的场景，也可以直接用这个模型做结构展示，清晰呈现按钮按下时的触点通断动作逻辑，以及内部绝缘件、导电件、复位结构的配合关系。
