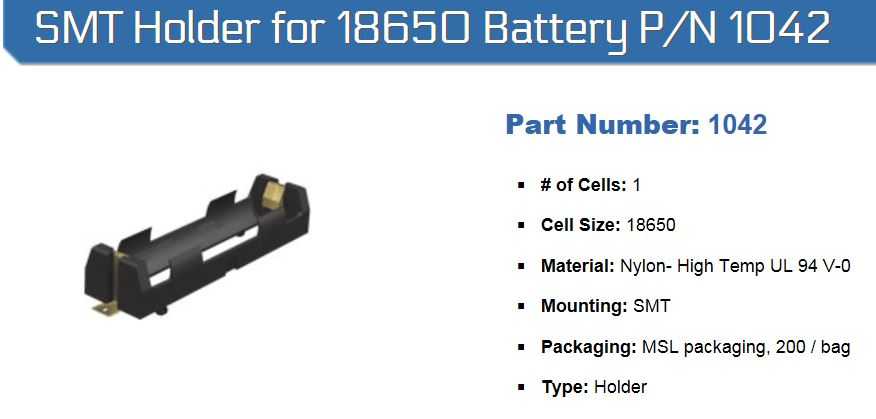

Keystone18650单电池SMT贴片支架

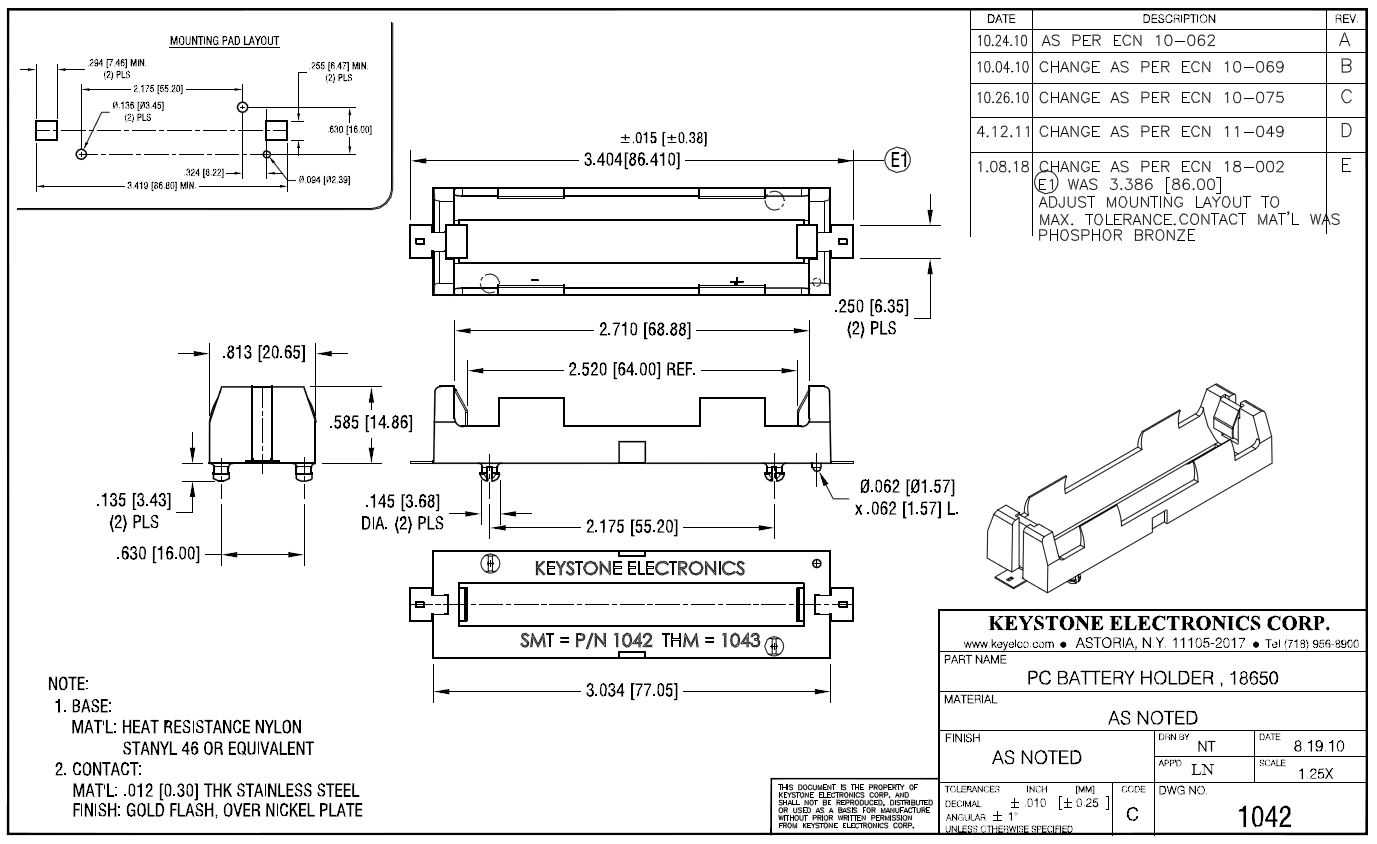

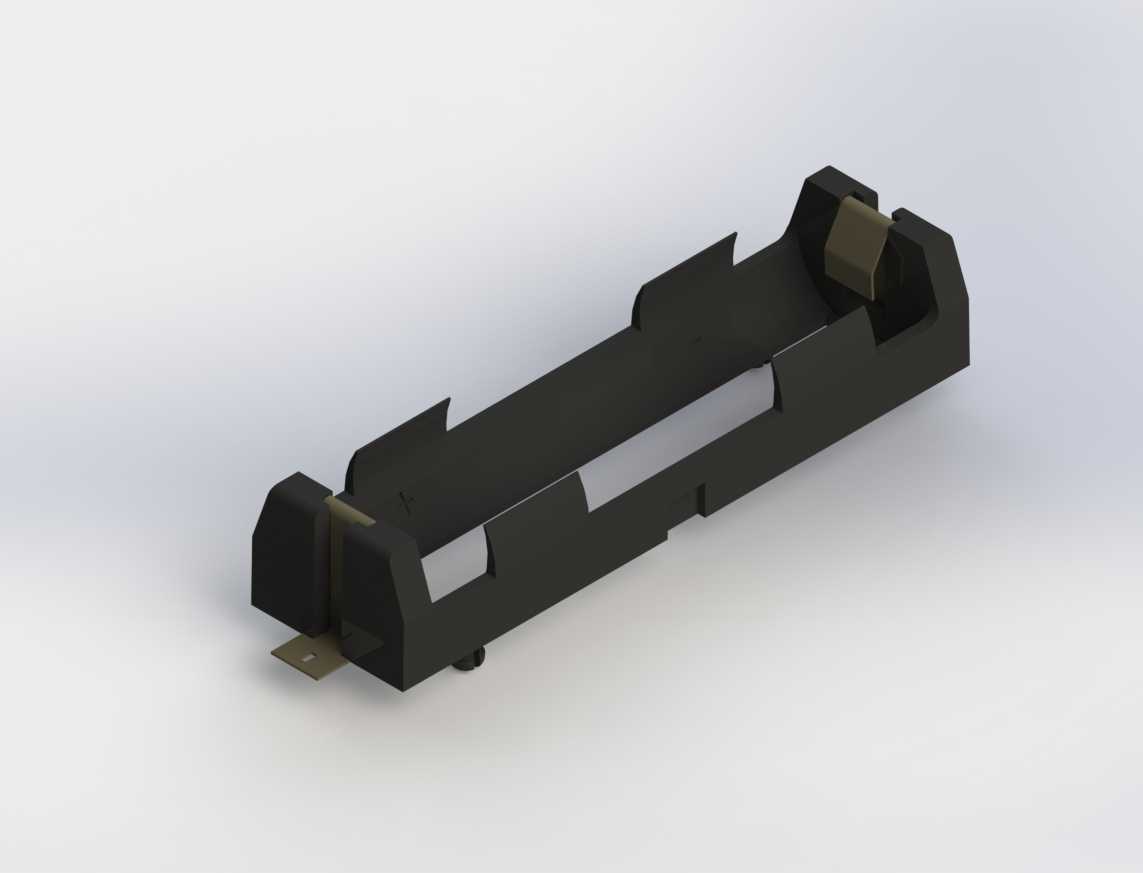

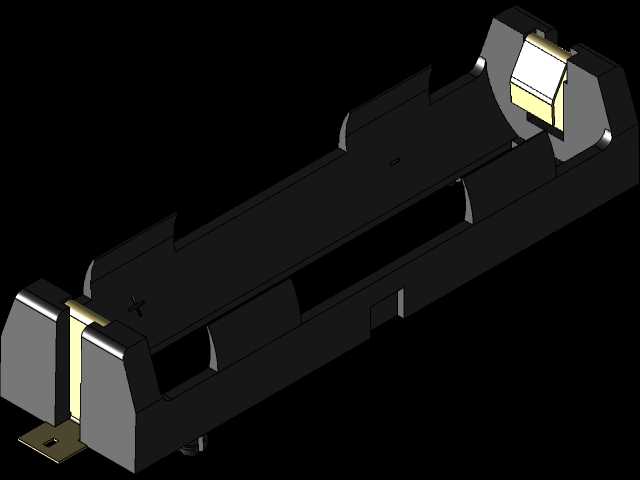

在便携消费电子、小型储能模块、工业传感终端这类需要内置圆柱锂电的产品开发中，18650电芯的固定与电连接可靠性，一直是结构设计环节容易被忽略却直接影响整机寿命的细节。这款表面贴装型单电芯支架，正是针对SMT全自动化产线的装配需求设计，适配直径18mm、长度65mm的标准18650规格锂离子电芯，解决了传统插件式电池座需要人工补焊、无法适配回流焊工艺的痛点。从结构设计逻辑来看，支架主体采用耐回流焊高温的绝缘工程塑料注塑成型，整体为长条形槽式结构，槽体内侧设置有多组对称分布的弹性限位卡扣，电芯装入后可从径向四个方向约束位移，避免设备在跌落、振动工况下电芯出现窜动，导致电极接触不良甚至短路风险。支架两端集成了表面贴装式导电接触弹片，弹片采用镀金铍铜材质冲压成型，一端预压后抵接电芯正负极端面，另一端延伸出平整的焊盘引脚，可直接与PCB板上的焊盘对齐，经过回流焊炉时与其他表贴元器件一次性完成焊接，无需后续人工补焊工序，大幅提升PCBA装配的一致性与生产效率。安装边界方面，支架底部设置有两个定位柱，可与PCB板上对应的定位孔配合，在SMT贴片前的上料环节即可完成精准定位，避免贴装偏移；支架整体高度低于18650电芯的直径尺寸，贴装后不会额外占用PCB板上方过多堆叠空间，适合对内部空间利用率要求较高的紧凑型电子产品设计。在实际选型应用中，这类SMT电池支架常被用于手持检测仪器、物联网无线传感节点、小型备用电源模块、便携医疗设备等产品的主板供电部分，相比传统的导线焊接电芯方式，支架结构可实现电芯的可更换设计，终端用户无需焊接即可自行替换失效电芯，降低产品售后维护成本。设计时还需注意，支架的弹片预压行程经过精准计算，既可以保证电芯装入后接触电阻足够小，避免大电流放电时出现压降过大的问题，又不会因为预压力过大导致电芯端面镀层磨损，长期使用后出现接触不良。槽体侧面预留的镂空结构，一方面可以减少注塑材料用量降低单件成本，另一方面可以为电芯工作时提供一定的散热空间，避免密闭空间内电芯充放电时热量积聚，提升长期工作的稳定性。
