离心式通风机叶轮流体仿真结构

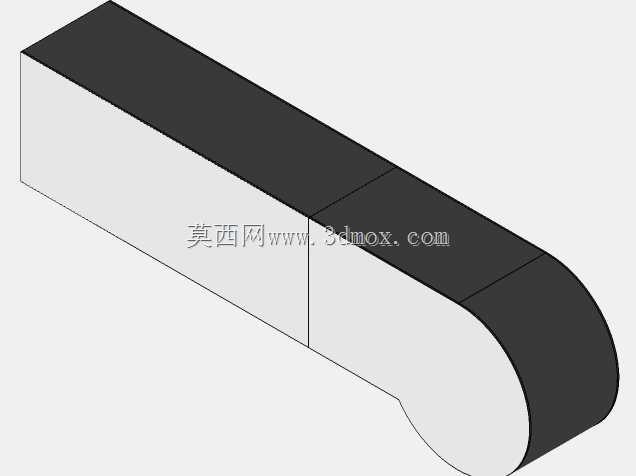

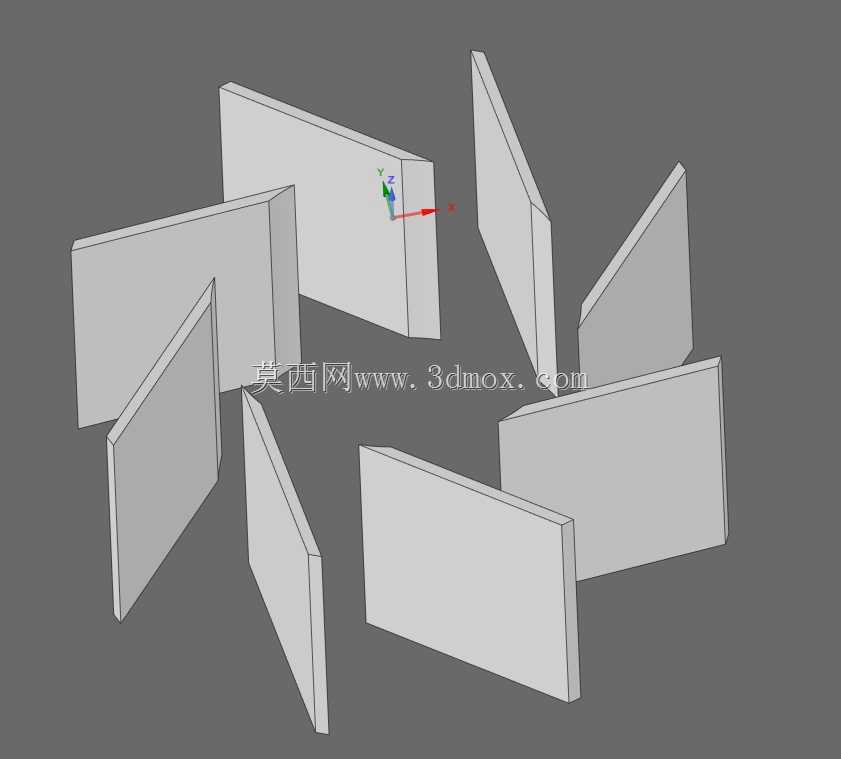

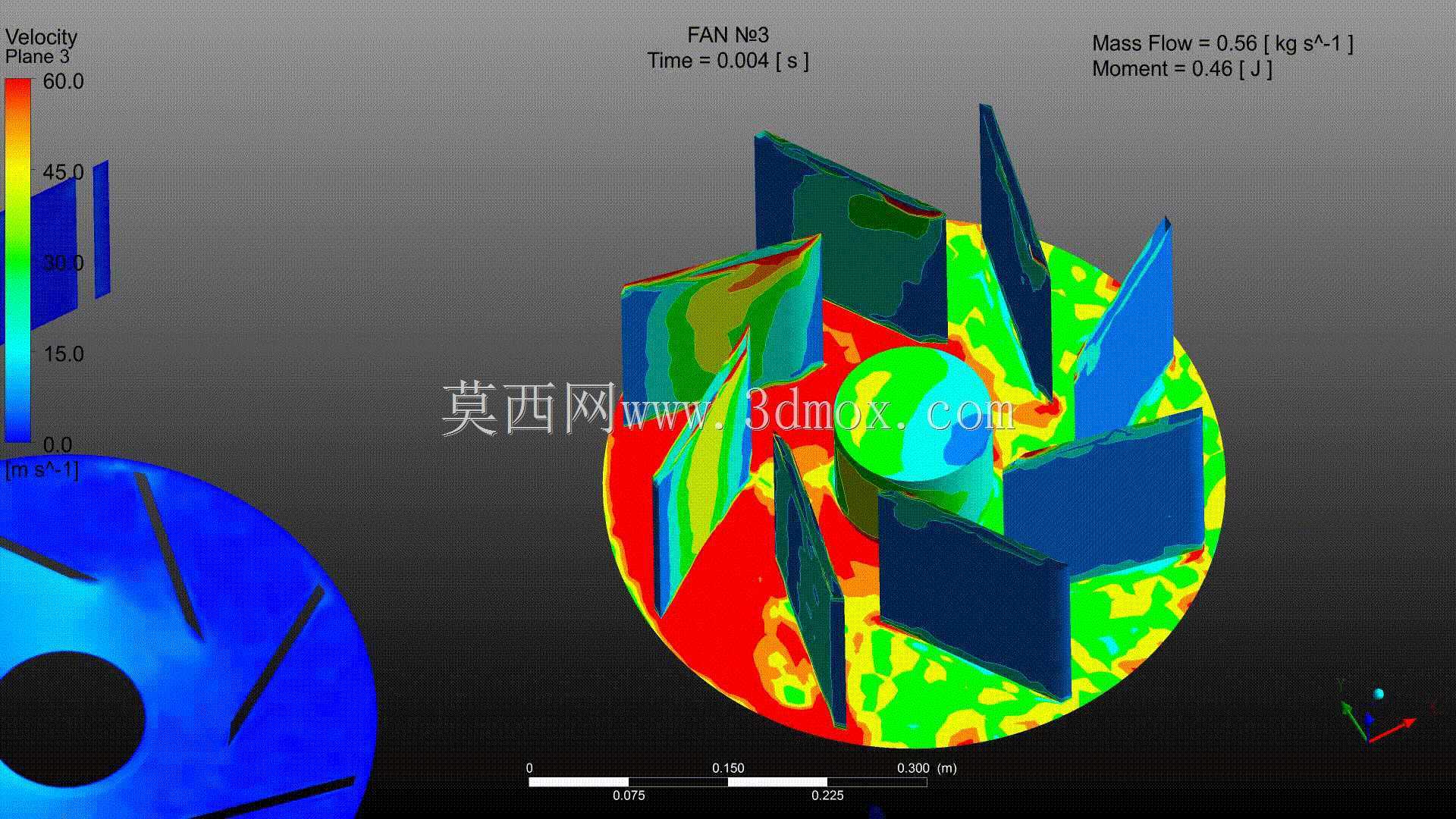

在工业通风、车间换气、工艺送风、设备散热等场景中，离心风机是应用覆盖度极高的流体输送设备，本次呈现的是2型离心风机的核心叶轮结构，附带计算流体力学仿真结果展示，能直观呈现叶轮运转时的流场分布状态。从实际工程应用来看，这类离心风机常被配套在除尘系统、烘干线送风段、厂房通风管网、生产设备冷却风道中，依靠叶轮高速旋转产生的离心力，将进入叶轮中心的空气沿叶片径向甩出，在蜗壳导流作用下形成具备稳定压力的气流输出，满足不同场景下的风压、风量输送需求。设计过程中，首先要匹配目标工况的风量风压参数，确定叶轮的直径、叶片数量、叶片安装角度，本次结构的叶轮采用后向式叶片布局，能在运转过程中降低气流冲击损失，提升运行效率，同时兼顾运转时的动平衡性能，减少整机振动。从安装边界来看，叶轮中心的轴孔需要和配套驱动电机的输出轴做公差配合，通常选用过渡配合加键连接的方式，保证扭矩传递的可靠性，叶轮的径向尺寸需要和配套蜗壳的内壁预留合理间隙，既要避免运转时叶片碰擦蜗壳，也要减少间隙处的气流回流损失，轴向方向上，叶轮的进风侧需要和集风器保持合适的搭接距离，保证气流能顺畅进入叶轮流道，减少入口处的涡流损失。从功能特性上看，该叶轮结构的叶片曲面经过流道优化，能在额定转速下保证气流在叶道内的流动均匀性，从仿真云图可以看到，叶片表面的压力分布、流道内的速度梯度都经过校核，避免局部流速过高产生的气动噪声，同时也能降低叶片局部的应力集中，提升长期运转的结构可靠性。在结构设计阶段，还需要考虑叶轮的重量分布，每个叶片的成型精度要保持一致，做动平衡校正时将剩余不平衡量控制在标准允许范围内，避免高速运转时产生过大的径向载荷，延长配套轴承的使用寿命。这类叶轮结构在建模时，需要先绘制单叶片的曲面轮廓，通过圆周阵列得到整体叶片布局，再和前盘、后盘、轮毂做布尔合并，同时预留轴孔、键槽的加工特征，保证后续生产加工时的特征完整性，仿真阶段则通过划分流体网格，设置额定转速、入口流量等边界条件，计算得到流场内的速度、压力分布结果，验证设计参数是否满足工况需求，避免实际加工后出现性能不达标的问题。
