WR-15波导锥形喇叭天线结构设计

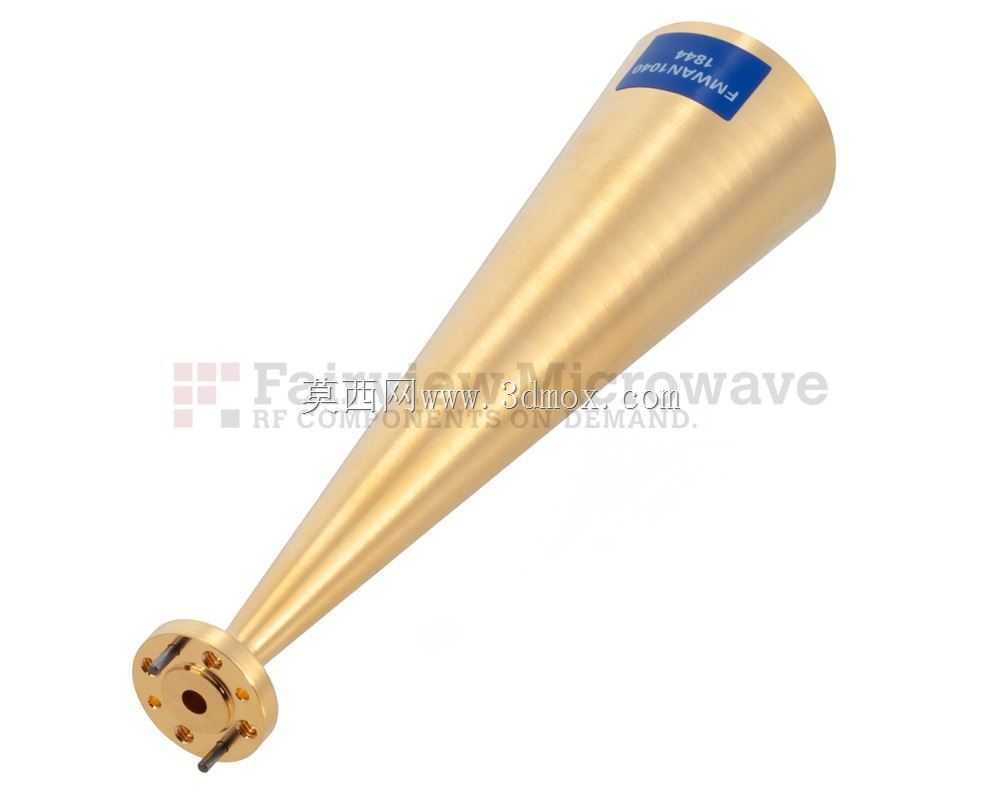

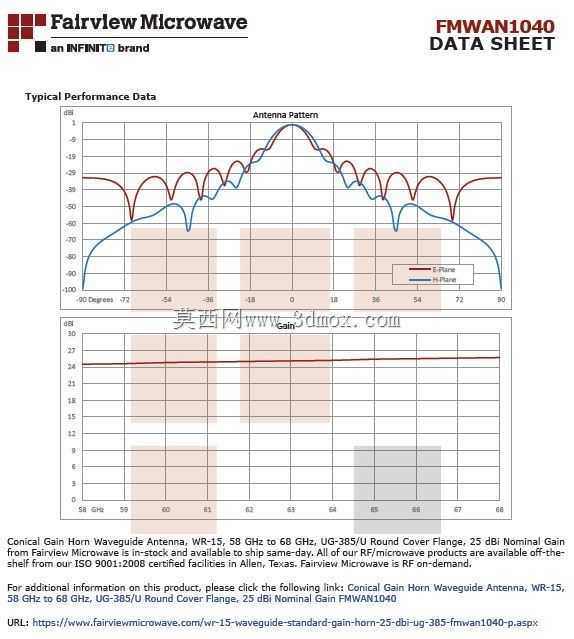

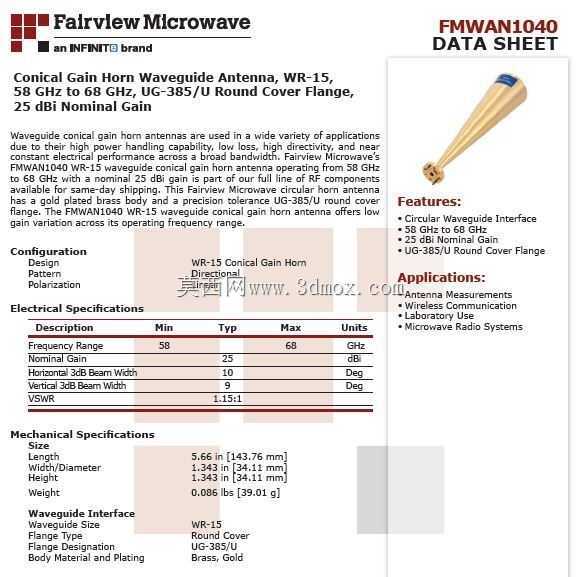

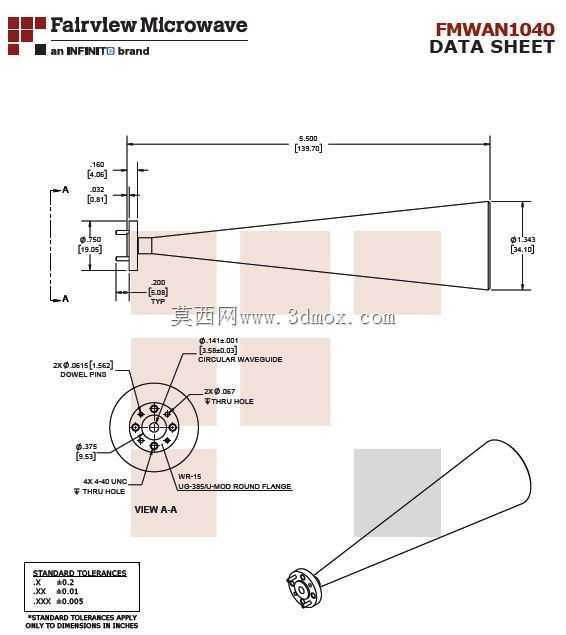

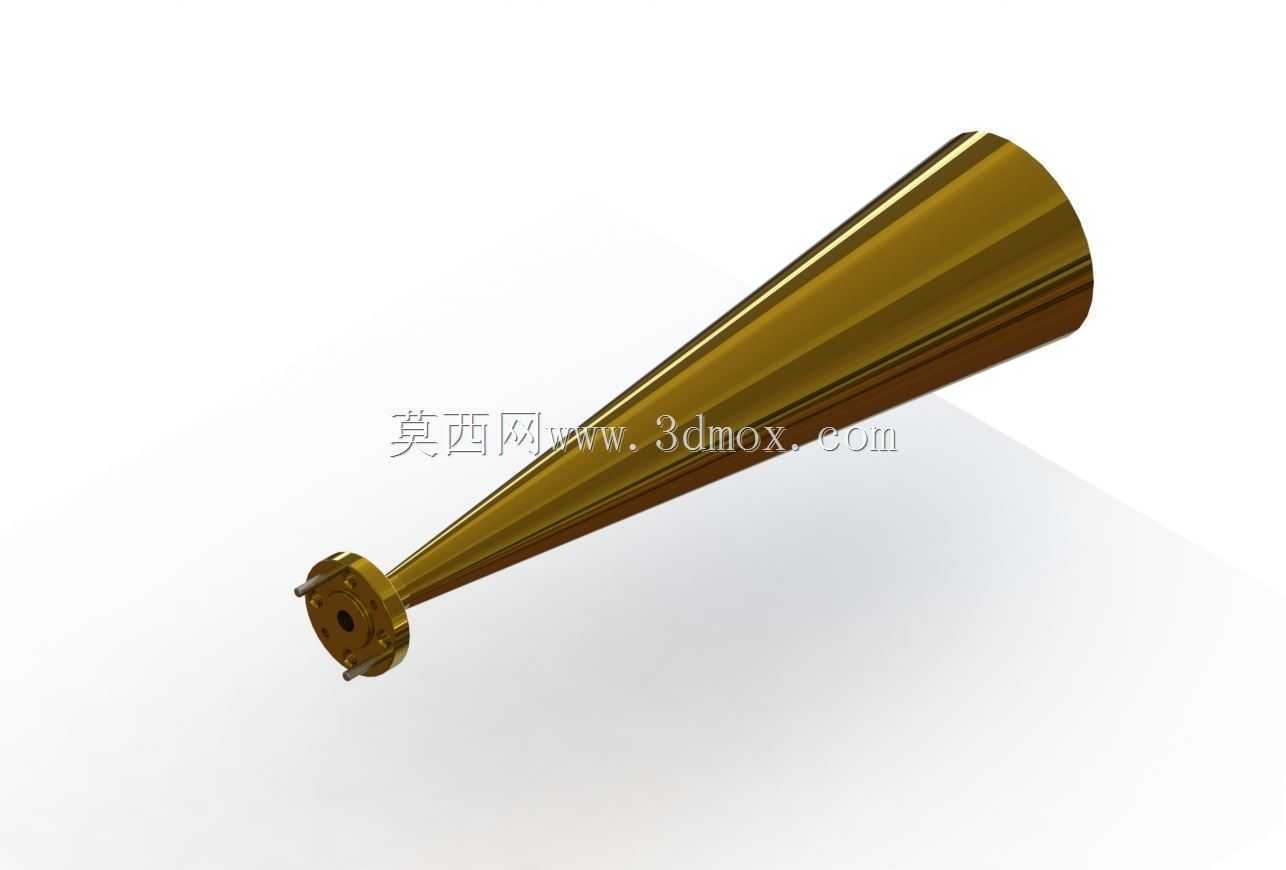

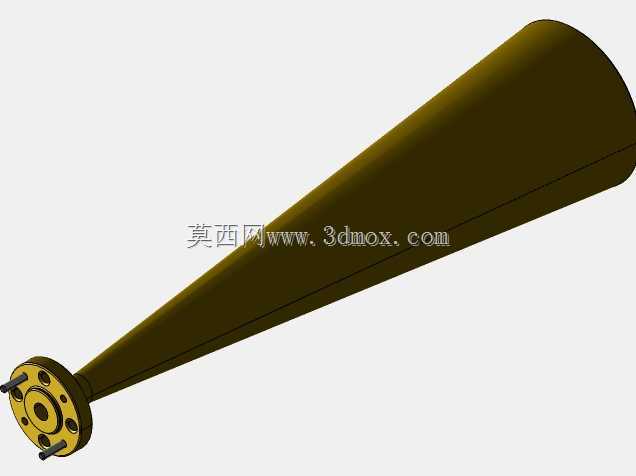

在毫米波测试、短距高速通信链路搭建场景中，这类V波段锥形喇叭天线是常用的标准增益辐射器件，核心覆盖58至68GHz工作频段，常作为暗室测试的标准增益天线、点对点毫米波通信的收发前端、雷达系统的辐射单元使用。从结构设计角度看，该天线采用圆锥渐变张角的喇叭结构，这种渐变轮廓的核心作用是实现波导传输线到自由空间的阻抗平滑匹配，减少端口反射，保证25dBi的稳定增益输出，避免口径面的相位差过大导致方向图畸变、副瓣抬升的问题。接口端采用标准UG-385/U圆法兰结构，法兰上的安装孔位严格对应WR-15波导的接口规范，安装时可直接与同规格波导同轴转换器、波导开关、馈电网络对接，法兰贴合面的平面度公差需控制在0.02mm以内，保证对接时的射频泄漏满足毫米波频段的使用要求，避免信号从接缝处辐射干扰测试结果。波导内腔的尺寸严格遵循WR-15标准，内腔截面尺寸适配V波段电磁波的传输要求，内壁粗糙度需达到Ra0.8以下，减少毫米波信号在内壁传输时的导体损耗，避免因表面粗糙导致的信号衰减、驻波比升高问题。喇叭段的锥度经过匹配计算，从波导端口的窄截面逐步过渡到辐射口径，渐变曲线采用直线锥度设计，加工难度低于 corrugated 波纹喇叭，同时能满足常规测试与通信场景的方向图对称性要求，辐射方向图的E面与H面波束宽度对称性偏差控制在5°以内，保证测试时的增益校准精度。安装边界上，法兰端的安装孔为通孔设计，可采用M2规格的紧固螺钉完成固定，安装时需在法兰贴合面加装厚度0.1mm的铜质导电密封垫片，进一步降低射频泄漏风险；天线整体为一体化金属加工结构，通常采用黄铜材质车削成型后表面镀金处理，既保证结构强度，也能降低表面接触电阻，提升长期使用的抗氧化能力。在三维建模过程中，需要重点控制喇叭内腔的渐变轮廓度、法兰安装孔的位置度、波导内腔的尺寸公差，这些参数直接影响天线的驻波比、增益、方向图等核心射频指标，建模时需预留0.05mm的表面处理镀层厚度余量，避免加工后内腔尺寸偏小导致工作频段偏移。这类天线在实际使用中，通常搭配二维转台完成天线方向图测试，或直接固定在通信设备的射频端口作为收发天线，结构设计上的一体化构型也能提升抗振动性能，满足车载、机载等移动场景的使用要求，避免因振动导致的接口松动、性能下降问题。
