Raltron双频段陶瓷芯片MIMO天线结构

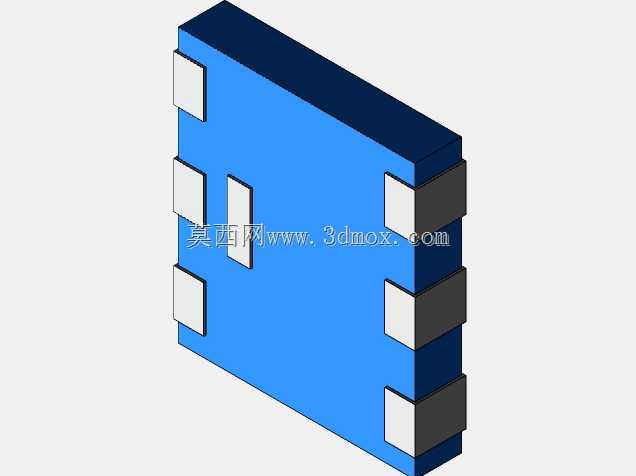

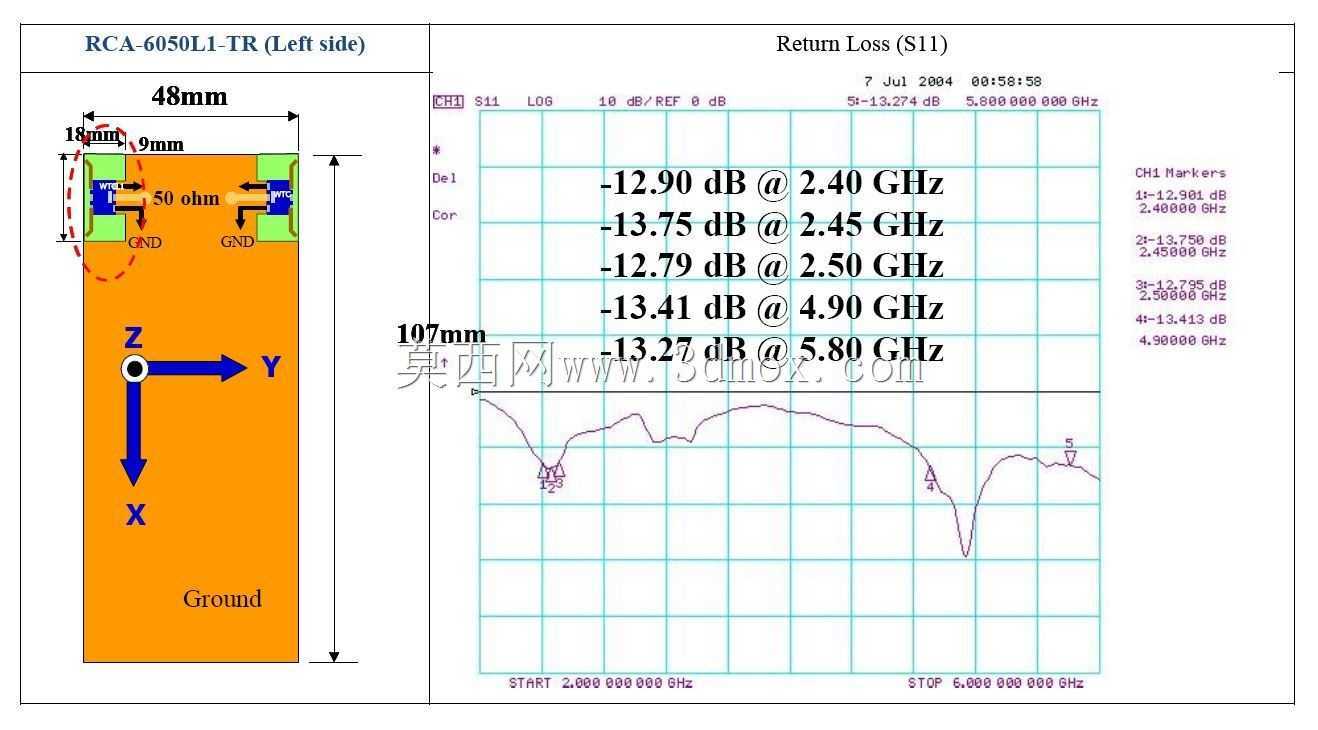

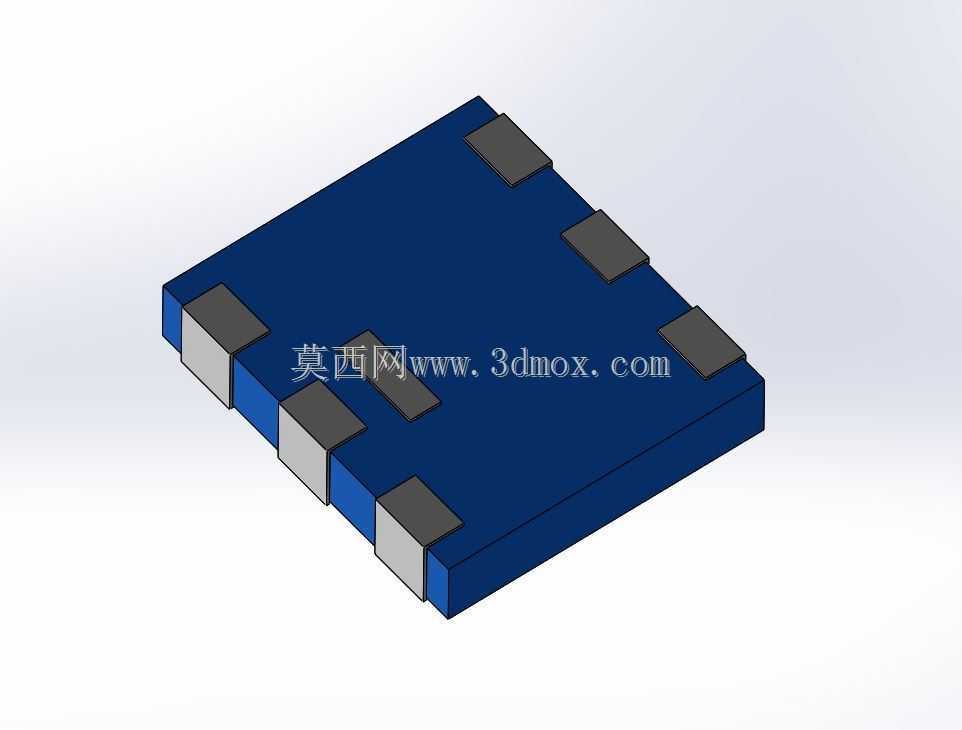

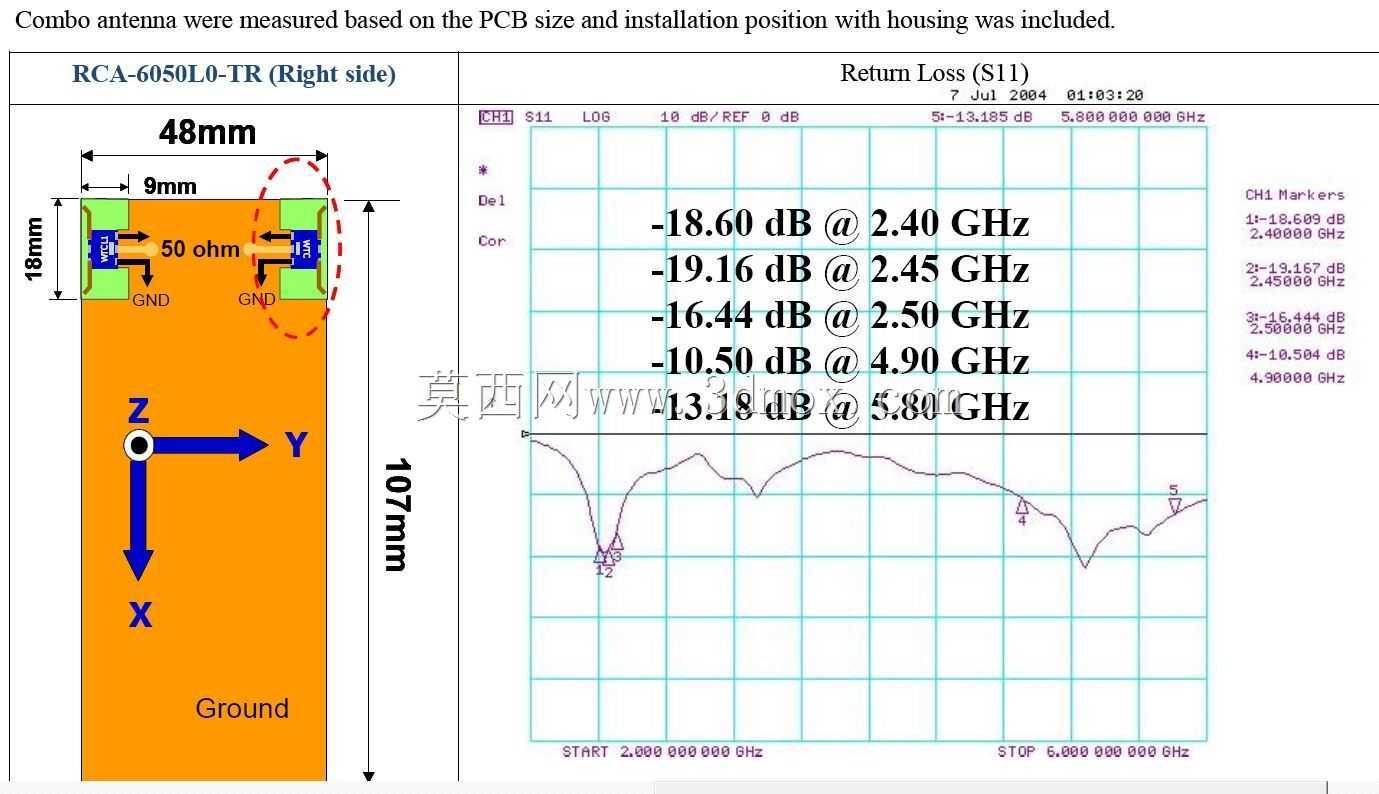

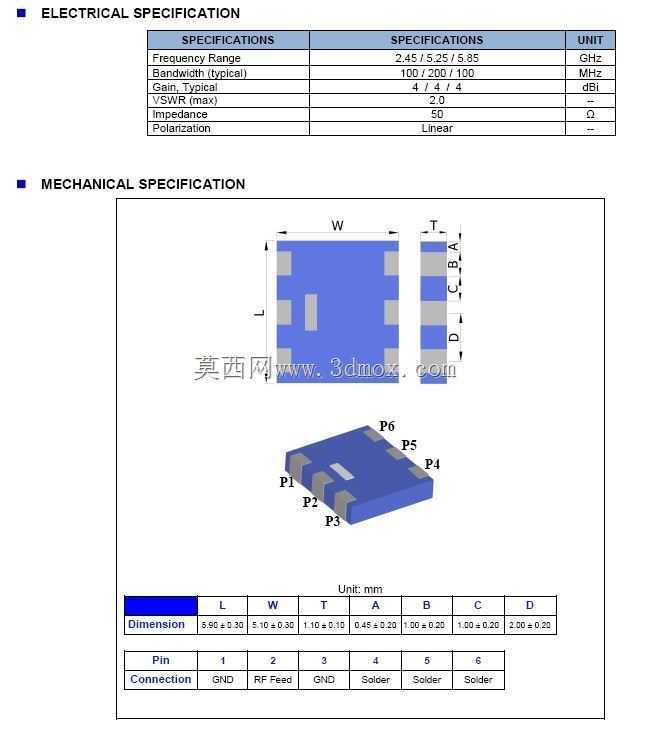

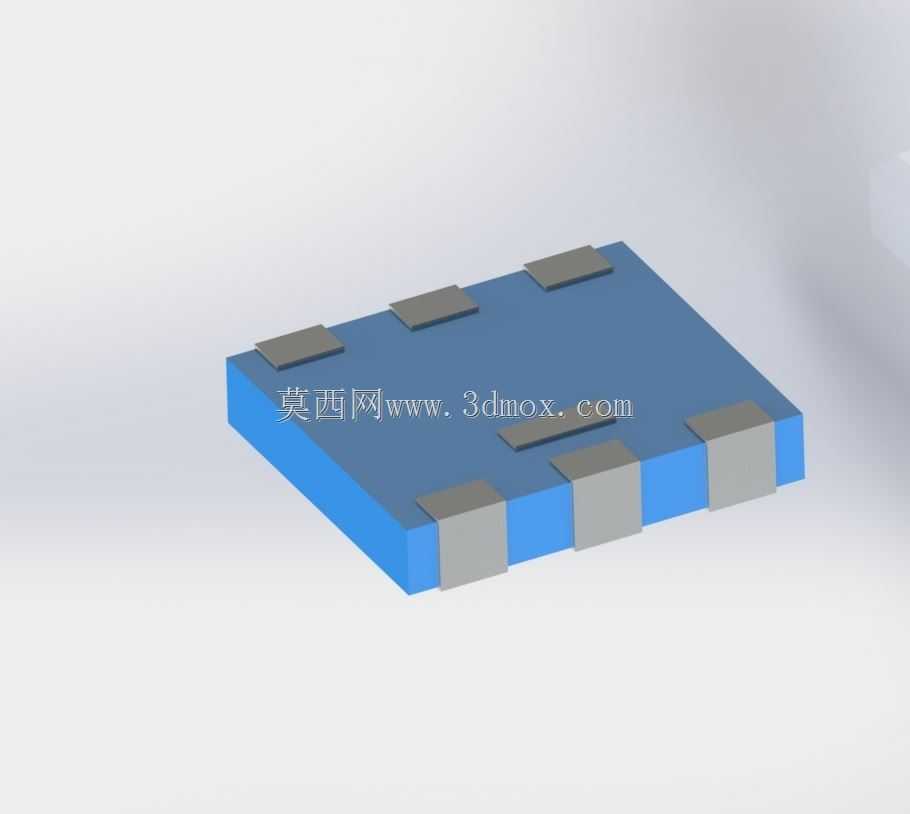

在无线通信终端的射频链路设计中，天线作为信号收发的核心前端器件，其性能直接决定了设备的无线连接稳定性与覆盖能力，这款双频段陶瓷芯片天线，正是针对802.11n制式无线设备的MIMO架构需求开发的小型化射频解决方案。不同于传统外置棒状天线或PCB印制天线，该器件采用高介电常数陶瓷基材作为辐射载体，能够在极小的封装尺寸内实现2.4GHz与5.6GHz双频段的谐振匹配，单天线增益可达4dBi，相比普通板载天线提升约2.5倍的信号辐射效率，能够有效改善复杂电磁环境下的信号穿墙能力与抗干扰表现。从结构设计维度看，该天线采用表贴封装形式，整体外形尺寸控制在5.9mm×5.1mm×1.1mm的极小空间内，器件底部设置多组金属焊盘，分别对应信号馈电、接地与匹配调节引脚，焊接时可直接通过回流焊工艺贴合在终端设备的PCB主板对应焊盘位置，无需额外的天线支架或同轴馈线连接，能够大幅简化终端产品的组装工序，同时避免馈线传输带来的信号损耗。针对2x2 MIMO的多天线配置需求，该器件还区分右侧馈电与左侧馈电两个版本，设计人员在进行主板堆叠布局时，可根据主板上射频芯片的引脚位置、周边金属器件的分布情况灵活选择对应版本，合理规划两个天线的安装间距与极化方向，将天线间的隔离度控制在合理范围内，避免多天线收发时的信号耦合干扰，充分发挥MIMO架构的空间分集与多路复用增益。在实际应用场景中，这类陶瓷芯片天线广泛适配无线路由器、无线AP、物联网网关、工业无线采集终端等需要双频WiFi连接的设备，尤其适合对内部空间要求严苛的紧凑型终端产品，设计人员在进行结构堆叠时，仅需在主板边缘预留对应尺寸的焊盘位置，确保天线辐射方向上方无金属遮挡件，同时远离主板上的高速数字信号走线、电源模块等强干扰源，即可保证天线的谐振频率与增益参数符合设计预期，无需进行复杂的天线匹配调试，能够有效缩短产品的射频开发周期。不同于需要定制开模的特殊天线方案，该标准化表贴器件的一致性表现优异，批量生产时的参数离散性极低，能够适配大规模自动化SMT贴片生产工艺，在降低终端产品BOM成本的同时，保障整机无线性能的批量稳定性。
