WR22波导33至50GHz高增益喇叭天线

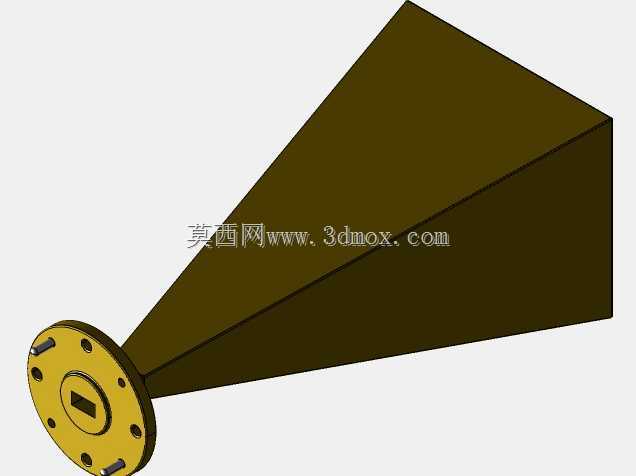

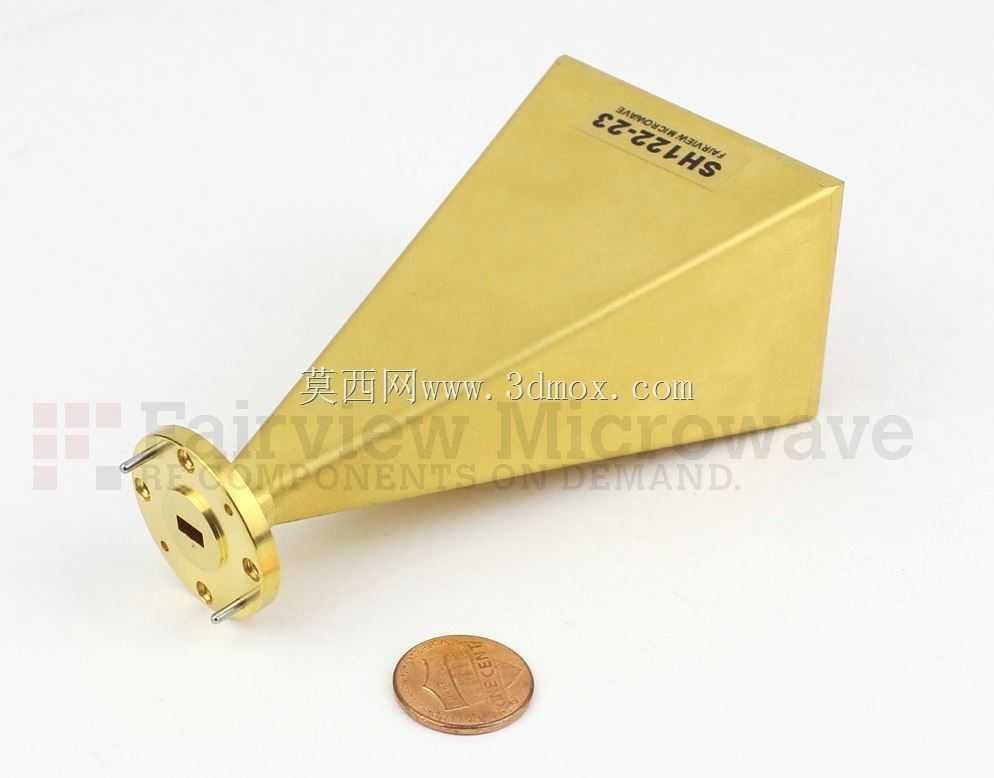

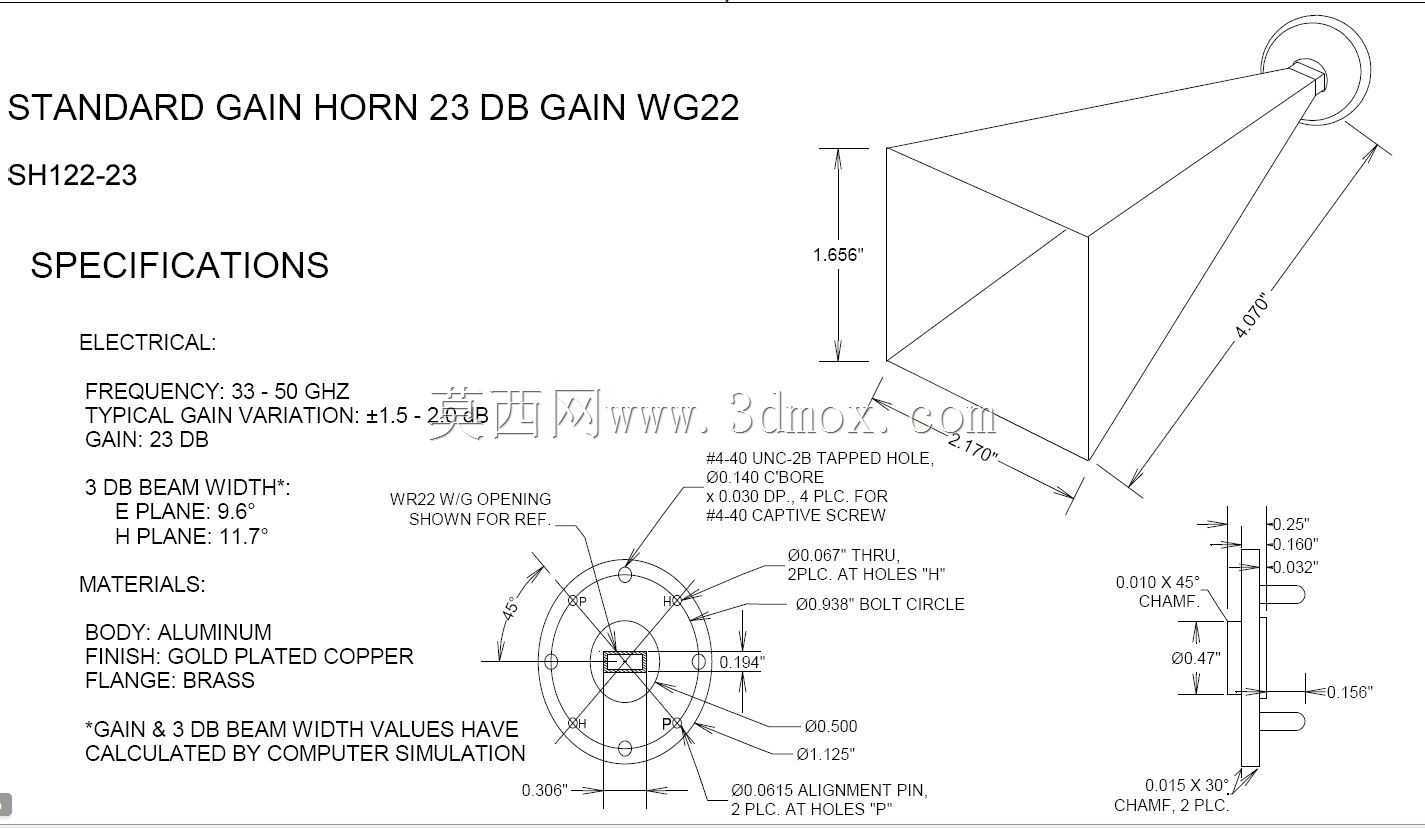

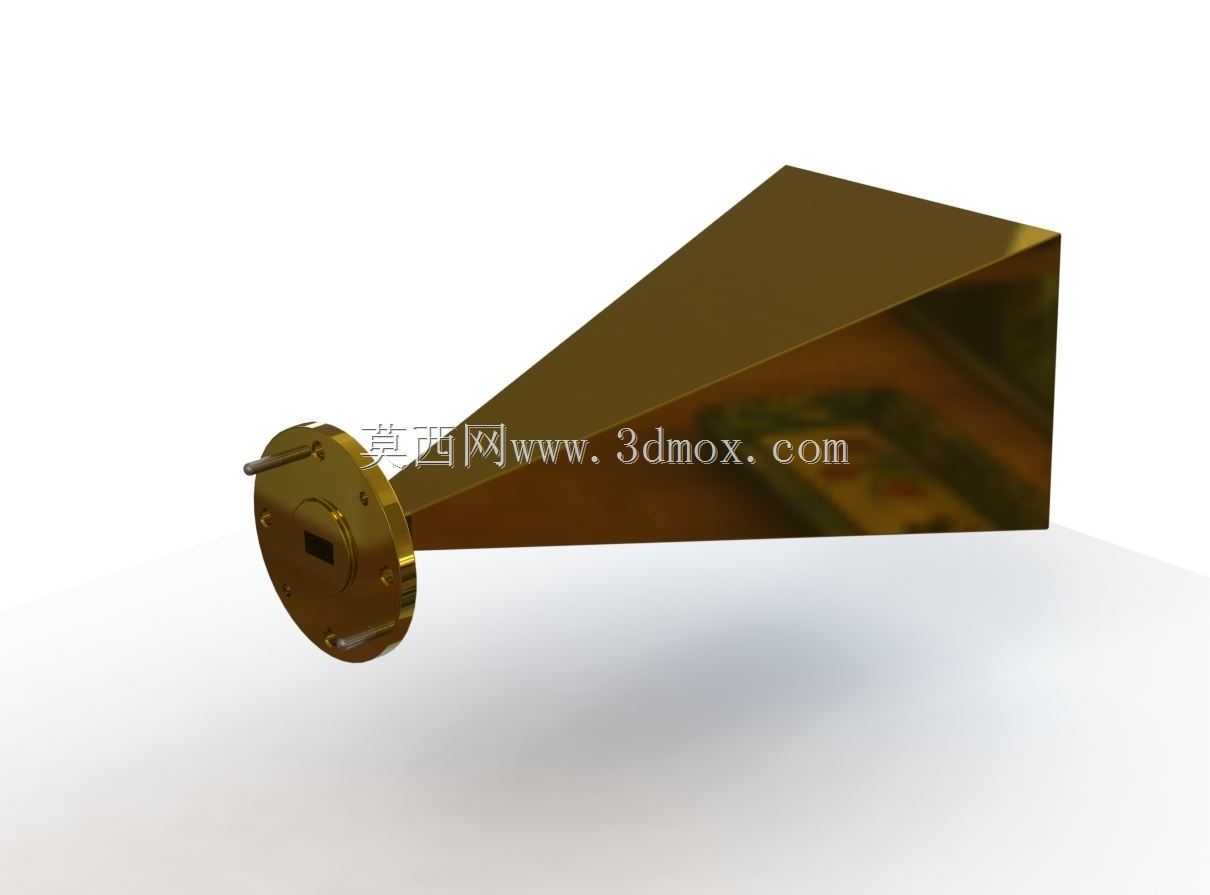

在毫米波测试、短距高速通信、雷达前端校准这类高频段应用场景里，波导喇叭天线是链路里不可或缺的馈电与辐射部件，尤其是Q波段对应的33GHz到50GHz频段，目前在5G毫米波回传、安检成像、高精度测距雷达领域的应用占比逐年提升，这类频段的传输损耗大，对天线的增益、波束一致性、端口驻波比都有极高要求，普通的微带天线或者偶极子天线根本无法满足链路预算要求。这款带UG-383/U圆盖法兰的喇叭天线，核心设计围绕WR-22标准波导接口展开，WR-22波导的内腔尺寸本身就对应Q波段的单模传输区间，能从物理层面抑制高次模的产生，避免波束畸变或者端口反射过大的问题。从结构设计上看，喇叭段采用了线性锥削的张角设计，垂直面波束宽度控制在11.7度，水平面波束宽度为9.6度，这种非对称的波束宽度设计，是专门针对扇区覆盖或者单方向精准辐射的场景优化的，比如在雷达测试暗室里做目标RCS标定时，窄波束可以减少周围杂波的反射干扰，提升测试精度；在点对点毫米波通信链路里，适中的波束宽度既能降低对准难度，又能保证足够的增益来抵消自由空间传播损耗。安装边界上，配套的UG-383/U法兰是WR-22波导的标准配套法兰，法兰上的定位孔、密封槽尺寸完全符合行业通用标准，不需要额外做转接结构就能直接和同规格的波导同轴转换器、毫米波功放、混频器等器件直接对接，安装时只需要用对应规格的螺丝紧固，保证法兰面贴合紧密就能满足电气连接要求，不会因为安装偏差导致端口驻波恶化。辐射段的锥削长度是经过增益优化的，在整个33-50GHz工作频段内可以实现稳定的23dB增益，增益波动控制在1dB以内，不会因为频率变化出现增益陡降的问题，这种设计能保证整个工作频段内的辐射性能一致性，不需要针对不同频点额外做校准补偿。整个天线的金属结构采用一体化加工思路，波导内腔和喇叭辐射面的粗糙度控制在高频应用要求的范围内，减少内壁电流损耗，进一步提升辐射效率，在实际使用中，不管是作为暗室测试的标准增益天线，还是作为通信系统的发射接收天线，都能稳定满足高频段的性能要求，结构上没有易损的活动部件，环境适应性强，能在常规的工业测试环境下长期稳定工作，不需要频繁做维护校准。
