WR-15波导50至75GHz增益喇叭天线

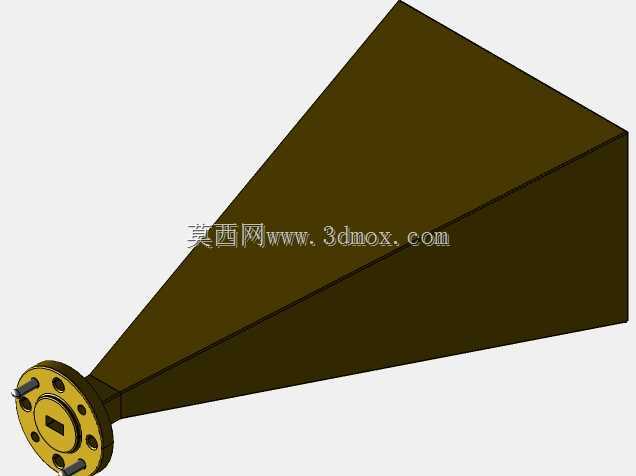

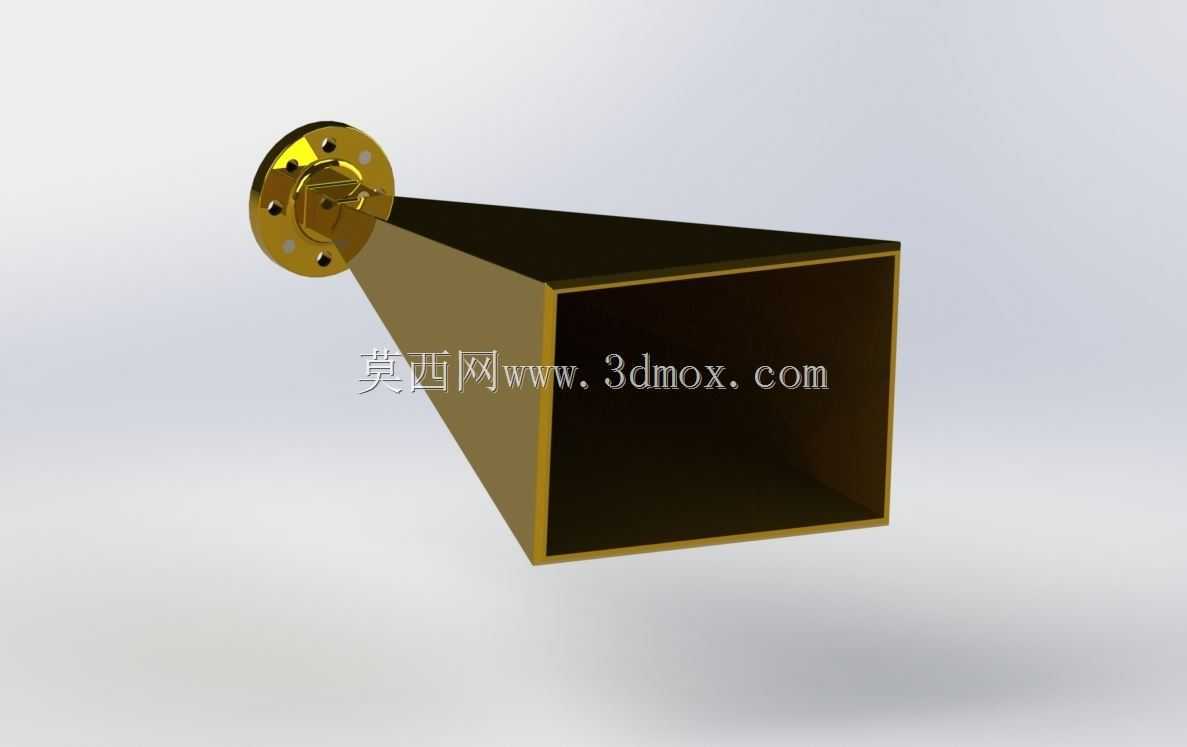

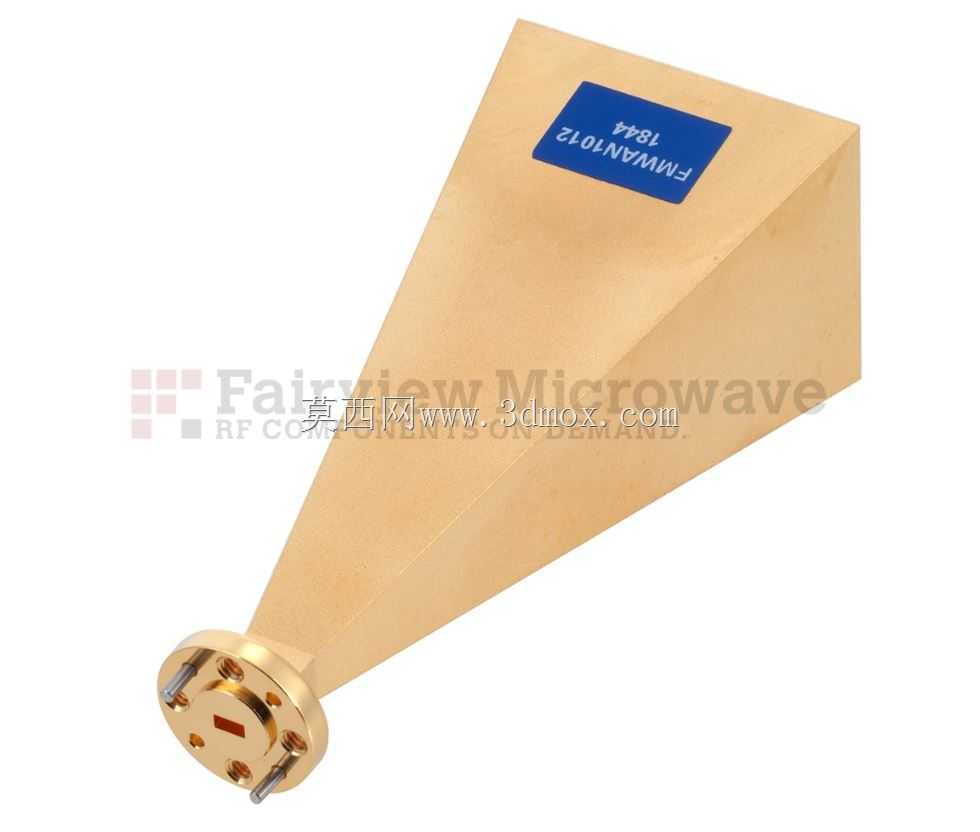

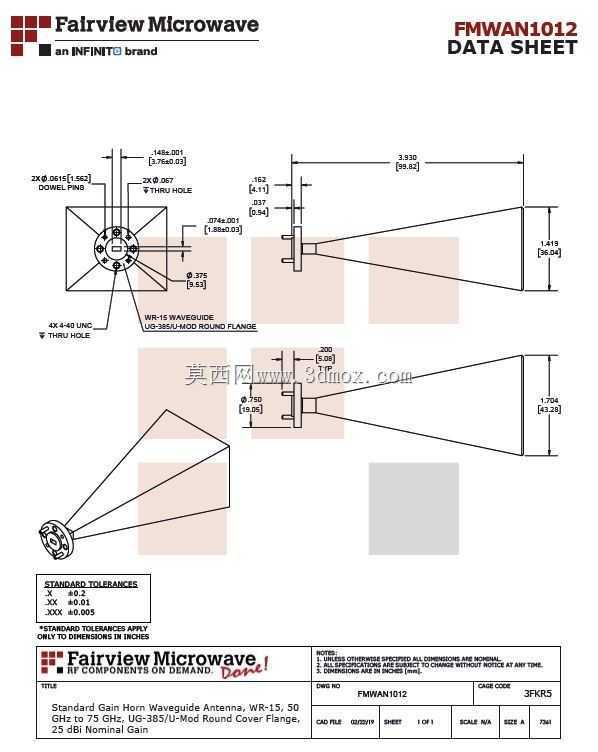

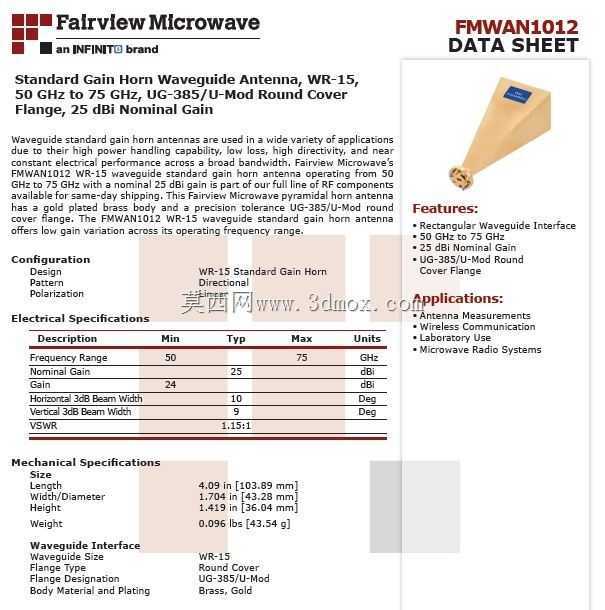

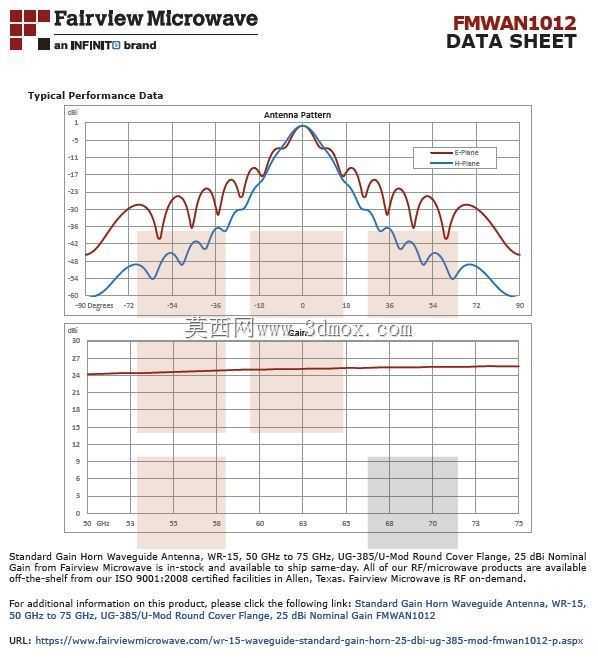

在毫米波测试、短距高速通信链路搭建、雷达前端校准这类高频段作业场景里，这类带标准波导接口的喇叭天线是射频测试环节的核心适配部件，日常做V波段信号收发、天线方向图校准、电磁兼容辐射测试时，都需要这类增益稳定、接口标准化的馈源部件来完成信号的定向辐射与接收。这款喇叭天线采用角锥喇叭的辐射结构设计，波导段直接衔接标准法兰接口，没有额外的转接结构，能最大程度降低高频段下的驻波损耗，避免转接带来的信号反射问题，保证50GHz到75GHz工作频段内的增益平坦度，标称25dB的增益水平刚好适配多数毫米波测试场景的链路预算需求，既不会因为增益过高导致近场测试的波束覆盖范围过窄，也不会因为增益不足造成接收端信号信噪比过低。从结构设计逻辑来看，这款天线的法兰端直接采用UG-385/U标准圆法兰设计，安装孔位完全匹配WR-15波导的通用安装规范，现场安装时不需要额外加工转接法兰，直接通过对应规格的紧固件就能和同规格波导器件、射频收发前端完成刚性连接，安装贴合面的平面度控制在高频器件要求的公差范围内，能保证波导腔体对接时的电磁密封性，避免高频信号从连接缝隙处泄漏影响测试精度。辐射段的锥角设计经过匹配计算，垂直面波束宽度控制在11.7度，水平面波束宽度为9.6度，这种窄波束设计能有效提升信号的定向传输能力，降低旁瓣带来的多径干扰，在做天线增益比对测试、毫米波通信点对点传输试验时，能保证主瓣方向的能量集中，减少周边环境反射对测试结果的干扰。从安装边界来看，法兰端的外径、安装孔的节圆尺寸完全遵循WR-15波导的标准尺寸规范，辐射段的锥面长度和口径尺寸经过匹配优化，在保证电性能指标的前提下控制了整体结构长度，安装时不需要预留过大的操作空间，在紧凑的测试转台、小型化毫米波通信设备舱内都能完成布置，不会和周边的波导负载、衰减器、固定支架产生结构干涉。日常做三维结构建模时，这类标准射频器件的模型需要严格还原波导内腔的尺寸公差、法兰安装孔的位置度、喇叭辐射面的角度公差，因为高频段下哪怕零点几毫米的结构偏差，都可能导致驻波比超标、增益下降的问题，建模时要重点保证波导内腔的表面连续性，不能出现台阶、错位这类结构缺陷，否则会直接影响器件的实际电性能表现。
