Ka频段5G蜂窝相控阵贴片阵列结构

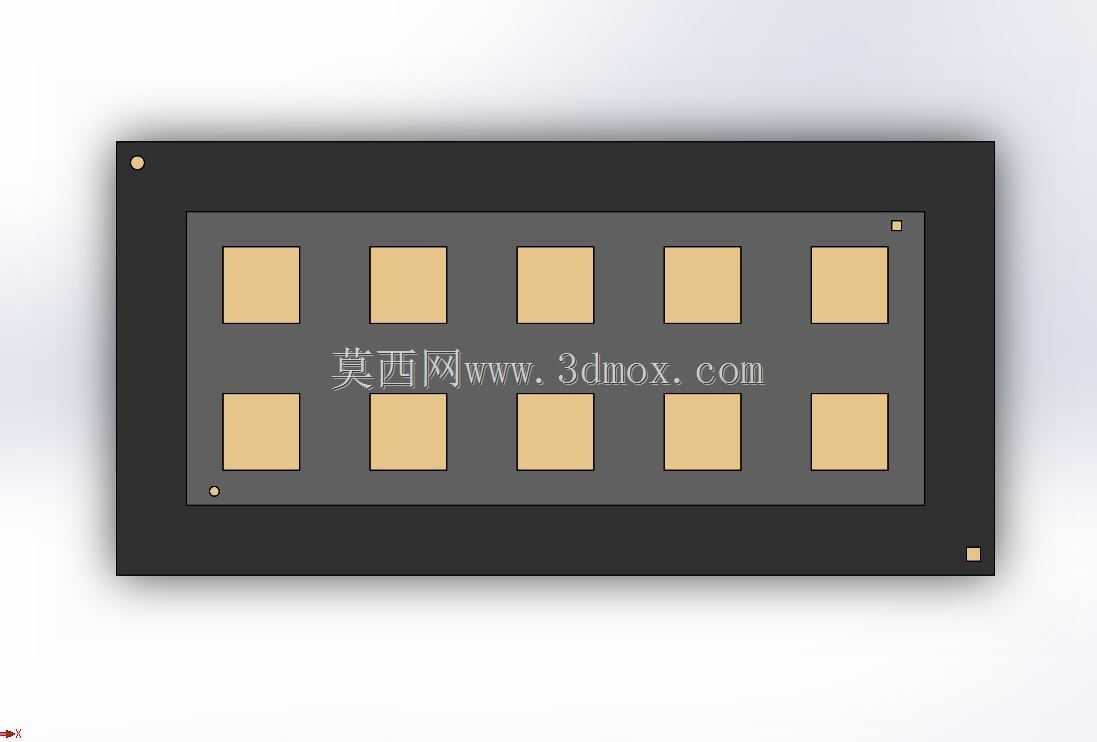

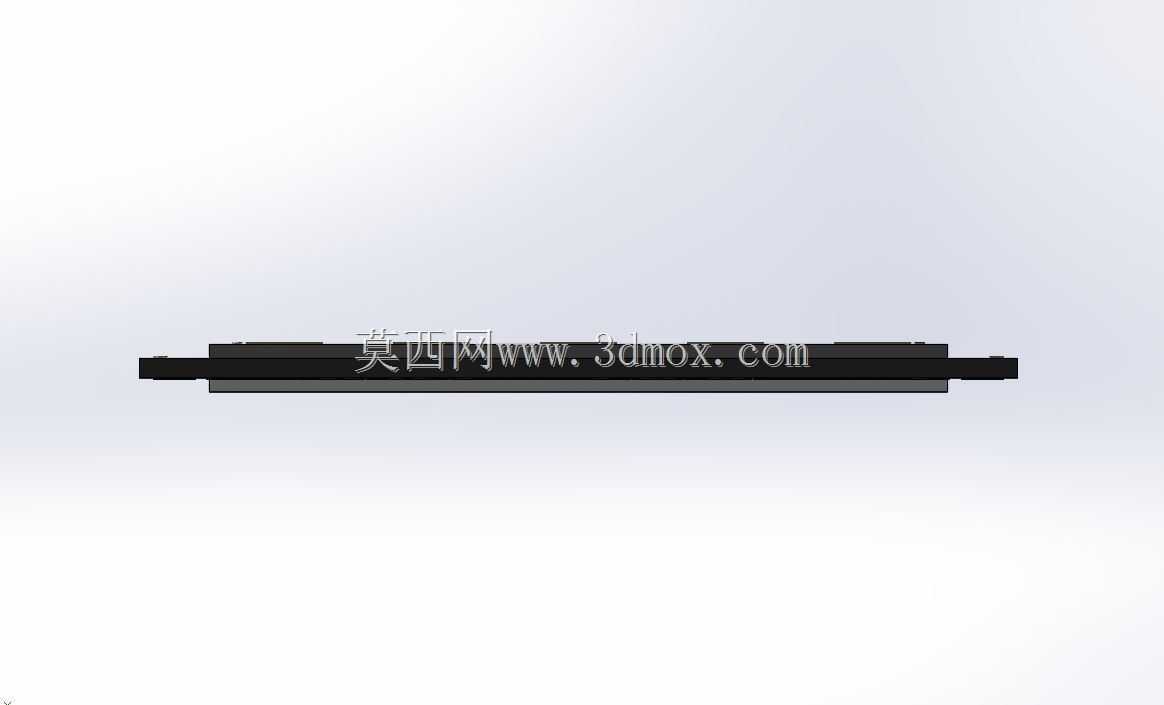

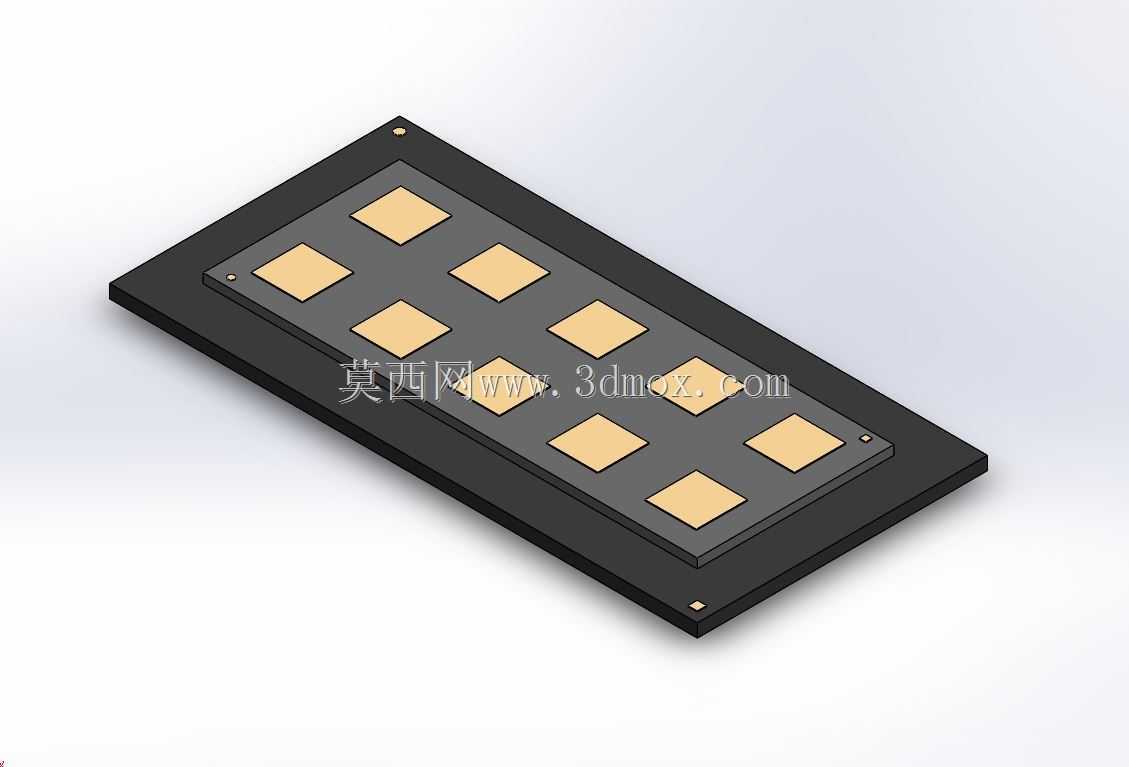

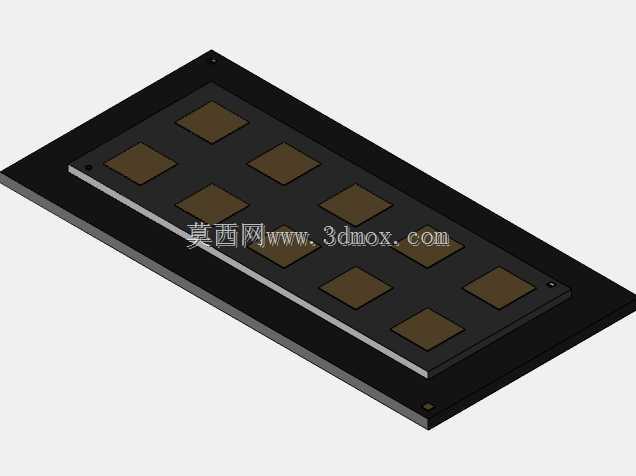

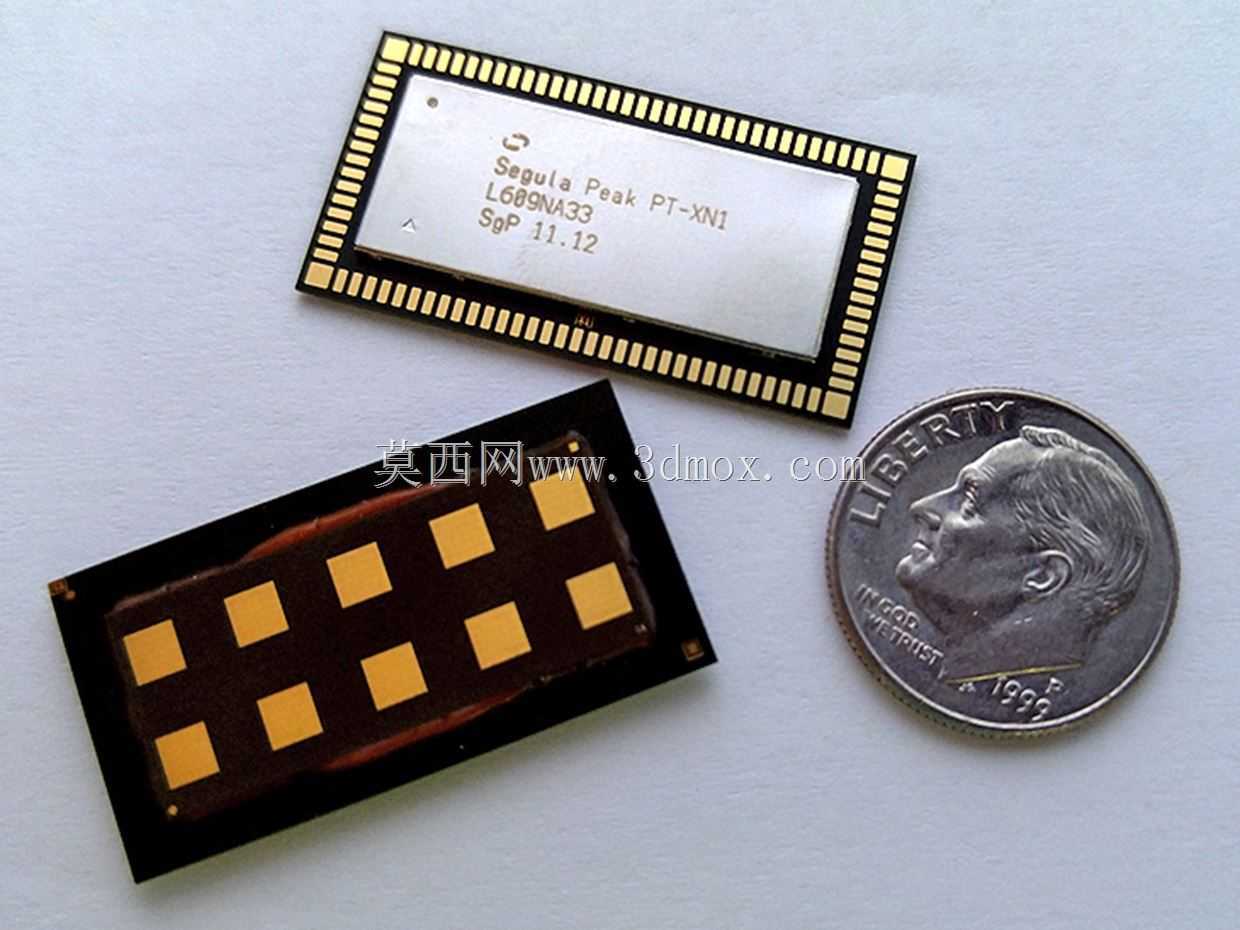

该相控阵贴片阵列面向Ka频段5G毫米波通信场景设计，主要适配小基站、终端侧信号收发单元的集成需求，在高密度城区、室内热点覆盖场景中，可通过波束赋形能力精准指向通信终端，降低毫米波路径损耗带来的信号衰减问题，同时支持多用户MIMO传输，提升单基站的接入容量。阵列采用5×2的贴片单元排布形式，整体基板采用低介电常数的高频板材制作，黑色基板区域预留了接地屏蔽层的布设空间，边缘的定位凸点用于SMT贴装时的视觉对位，避免回流焊过程中出现偏移。每个方形贴片单元的馈电网络埋设在基板内层，通过等相位差的馈电设计实现波束的电控扫描，无需机械转动结构即可完成水平与垂直维度的波束指向调整，相比传统机械扫描天线，响应速度提升两个数量级，且无机械磨损问题，适配长期户外部署的可靠性要求。外形尺寸控制在31.4毫米×15.5毫米×1.75毫米的薄型规格范围内，厚度方向的紧凑设计可直接贴合在通信终端的金属中框内侧或小基站的射频前端面板上，安装时仅需在对应位置预留避让槽与馈电触点，无需额外的固定结构件，可通过标准SMT工艺与其他射频芯片一同完成贴装，大幅降低整机组装的工序复杂度。设计过程中重点考量了贴片单元的间距参数，将单元间距控制在Ka频段对应波长的0.7倍左右，既避免栅瓣出现影响辐射性能，又兼顾了阵列的整体尺寸压缩需求，基板边缘的金属化过孔连接上下接地层，形成屏蔽腔体抑制表面波传播，减少单元间的互耦干扰，保证各通道的幅相一致性。该阵列的工作频段覆盖25GHz附近的5G毫米波频段，属于FR2频率范围，在该频段下信号带宽可达数百兆赫兹，可支持超高速率的无线数据传输，适配高清视频回传、工业无线控制等低时延高带宽的通信需求。建模过程中完整还原了贴片单元的倒角细节、基板边缘的定位标记以及内层馈电的走线空间，可直接用于射频仿真的结构导入，也可作为终端结构设计时的干涉检查参考，帮助结构工程师在整机堆叠阶段提前预留射频模块的安装空间，避免后期结构改版带来的周期延误。
