5.8GHz回形针折叠偶极子相控天线阵

在无线通信与低空目标探测领域，5.8GHz频段的相控阵天线一直是设备研发的核心部件之一，这款回形针折叠偶极子排布的阵列结构，正是针对该频段波束赋形需求设计的辐射单元组。从实际应用场景来看，这类阵列主要服务于两个核心方向：一是低空无人机的搜索与跟踪场景，依托相控阵的波束快速扫描能力，可在空域内快速切换波束指向，对低慢小目标实现持续信号覆盖与跟踪，相比传统机械扫描天线，响应速度提升数个量级，能够适配无人机高速移动下的信号跟踪需求；二是WiFi频段的波束成形应用，在高密度无线接入场景下，可通过调整各单元的馈电相位，将信号能量集中指向目标终端，有效降低邻区干扰，提升边缘区域的信号强度与通信速率。

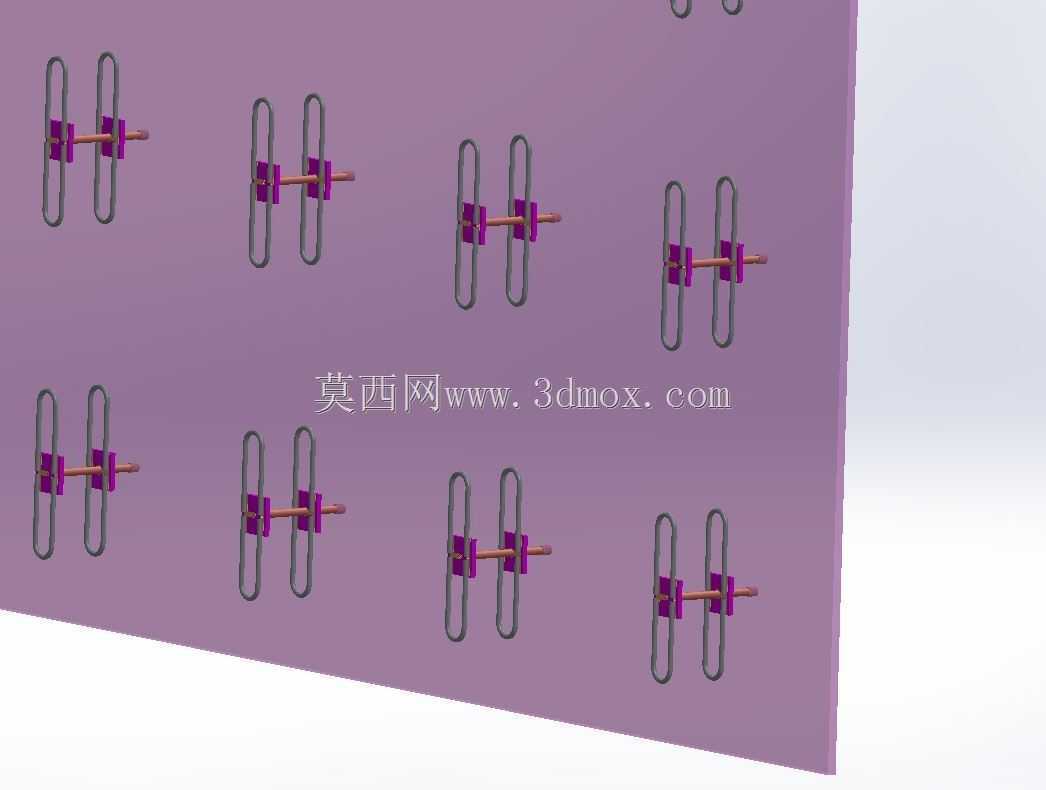

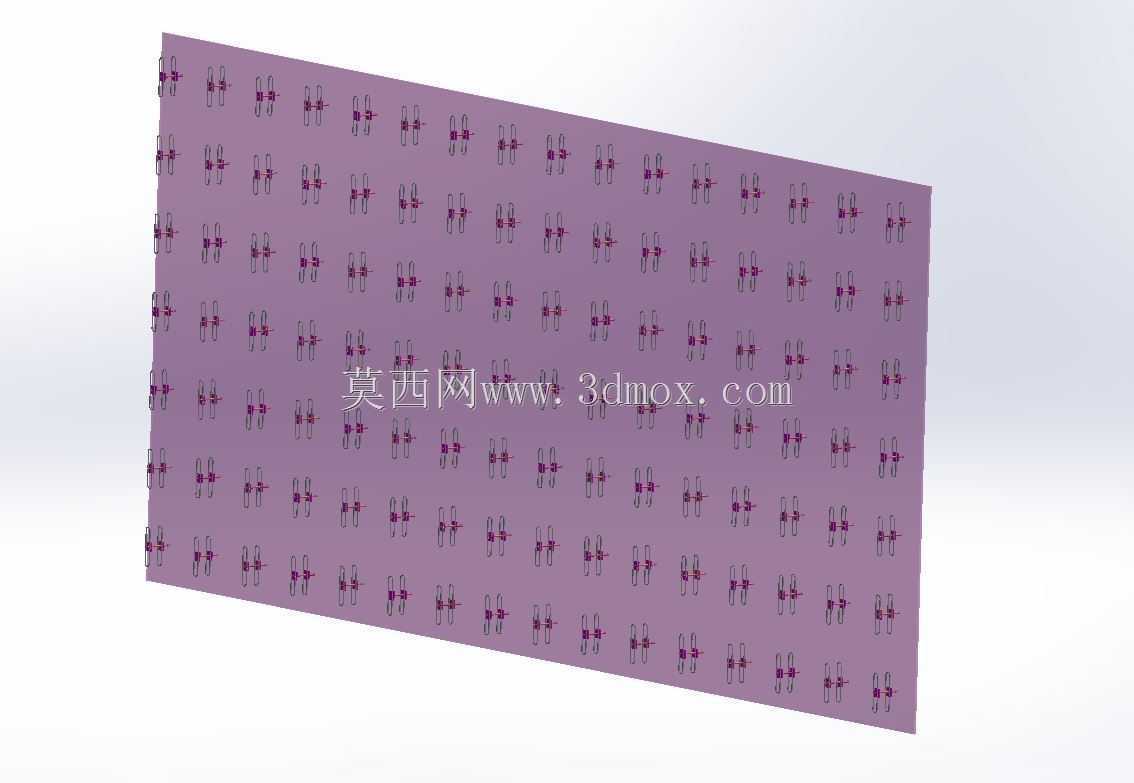

从设计思路上看，这款阵列采用7行16列的单元排布逻辑，总计112个辐射单元，单元形式选用回形针折叠偶极子，这种结构的优势在于能够在有限的单元尺寸内拓展电流路径，将谐振点精准落在5.8GHz频段，同时折叠结构可压缩单元的纵向尺寸，让整个阵列的剖面更薄，更利于集成到各类轻量化设备中。阵列的单元间距经过严格计算，既避免了间距过大导致的栅瓣问题，也防止间距过小带来的单元间强耦合影响辐射效率，每个单元的馈电网络预留了独立的相位调节接口，可配套后端的移相网络实现二维空域的波束扫描。

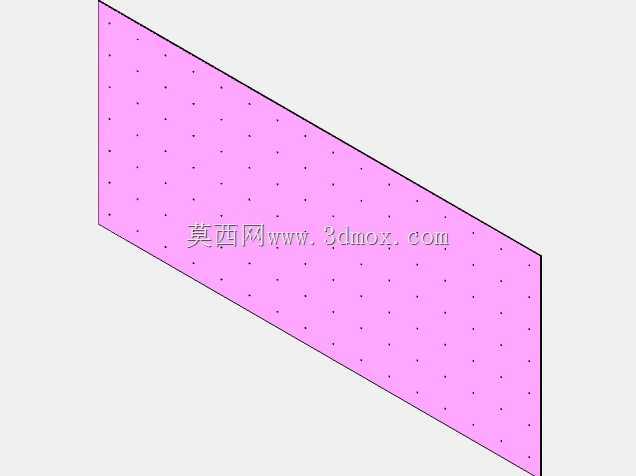

从安装边界与外形尺寸来看，整个阵列的外形尺寸为832毫米×364毫米，属于中等尺寸的平面相控阵，安装时可直接固定在设备的平面安装位上，不需要额外的复杂支撑结构，阵列的基板采用低损耗的高频板材，能够降低馈电过程中的信号损耗，提升辐射效率。在实际选型适配时，需要注意阵列的安装面应尽量避开金属遮挡物，金属材质会对天线的辐射方向图造成畸变，影响波束扫描的覆盖范围；同时阵列的馈电接口端需要预留足够的走线空间，方便连接移相模块与射频前端电路。

这类折叠偶极子单元的设计，相比常规的半波偶极子，在相同的谐振频率下，单元的物理尺寸缩小近40%，这也是整个阵列能够在有限尺寸内排布112个单元的核心原因，单元的回形针结构经过多次参数迭代，调整了弯折段的长度与间距，让单元的驻波比在5.8GHz工作频段内保持在较低水平，减少信号反射带来的能量损失。在阵列的边缘区域，对边缘单元的辐射结构做了小幅优化，降低边缘截断效应带来的方向图畸变，让整个阵列的主瓣波束更加对称，副瓣电平控制在合理范围内，避免副瓣过高带来的干扰问题。
