垂直压入式SMA内螺纹射频旋转接头结构

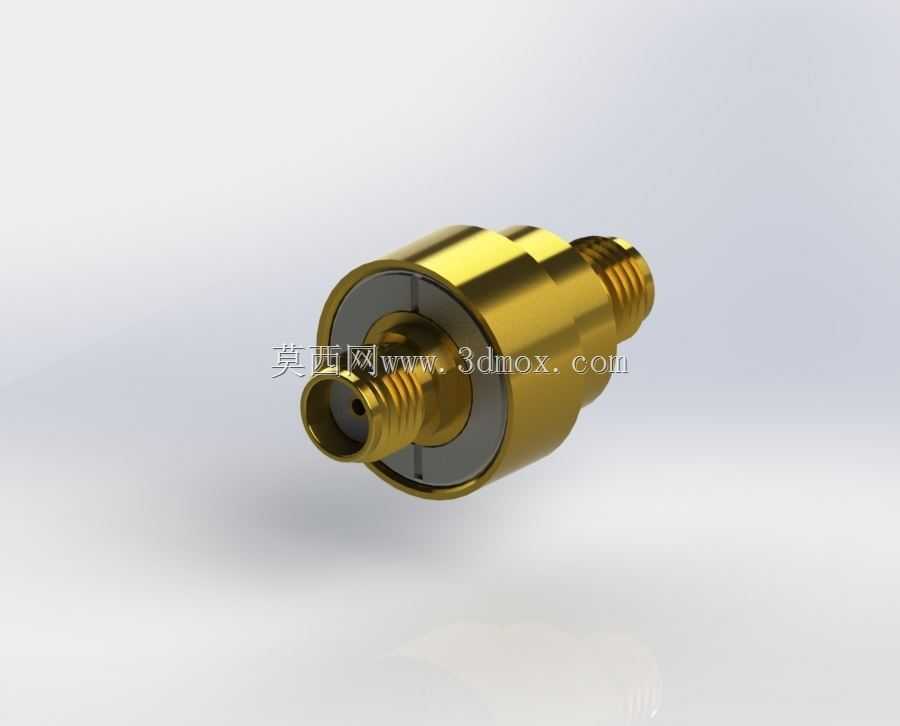

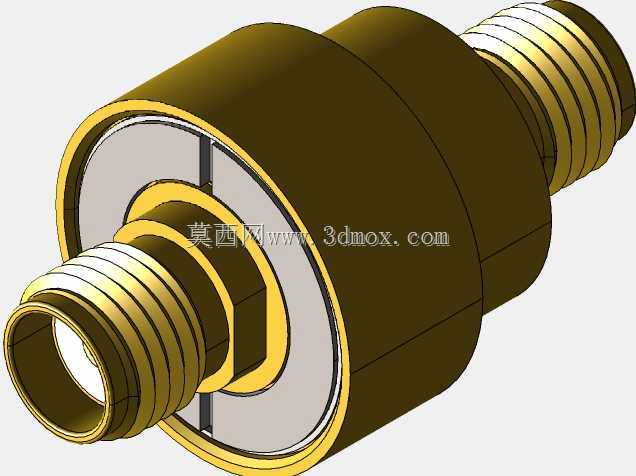

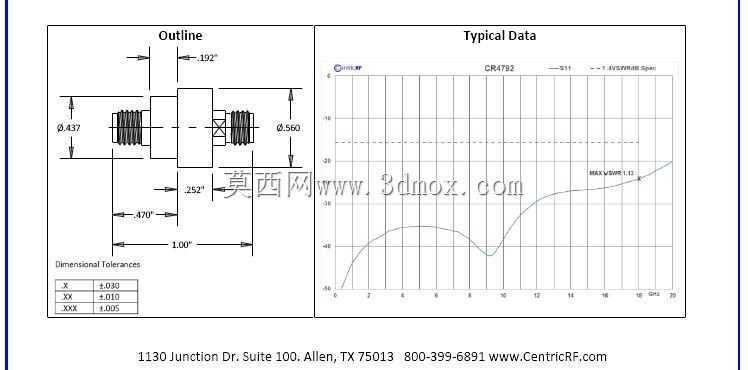

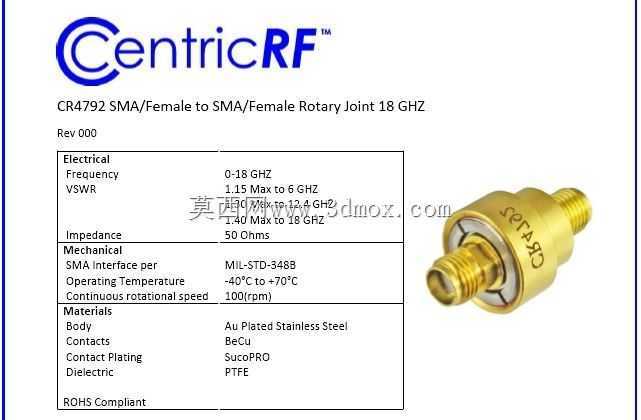

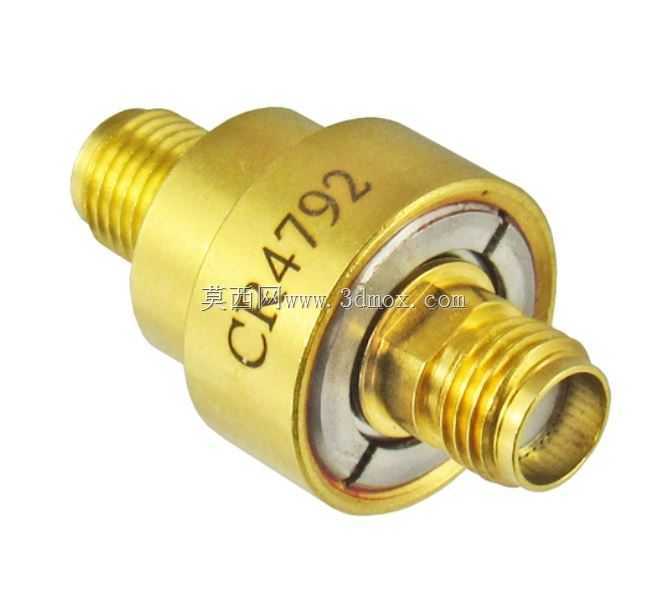

在射频测试系统、微波通信设备、雷达射频前端的布线场景中，经常会遇到连接线缆随部件转动产生扭转应力的问题，这类垂直压入式SMA内螺纹旋转接头，正是为解决同轴射频链路在转动工况下的连续信号传输而设计的结构件。从结构设计逻辑来看，该接头采用镀金压入式装配结构，内置0.050英寸圆形触点，中心导体负责RF信号引出，接触部位采用弹性滑环结构保持电气连续连接，可在接头相对转动的过程中始终维持稳定的接触压力，避免转动过程中出现信号瞬断、驻波比波动超差的问题，其工作带宽可覆盖DC至18GHz频段，能够满足绝大多数民用微波通信、测试测量场景的射频传输需求。在安装边界设计上，该接头采用垂直压入的安装形式，无需额外设置螺纹锁紧结构，压装时可直接嵌入对应安装面板的预制孔位，依靠本体与安装孔的过盈配合实现固定，安装端面的限位台阶可精准控制压入深度，避免压装过度导致内部结构错位、接触件变形。外形方面，接头整体采用黄铜镀金壳体，既保证了射频屏蔽效能，也提升了接头的耐磨与抗腐蚀性能，两端的SMA内螺纹接口可适配标准SMA公头线缆，接口尺寸完全符合SMA同轴连接器的通用规范，无需额外定制转接件即可完成与常规射频线缆的匹配。在实际选型应用中，这类旋转接头常被用于天线转台、可转动射频测试夹具、便携式扫频设备的转动连接部位，替代传统的固定SMA接头，消除线缆反复扭转带来的芯线断裂、屏蔽层破损隐患，同时也能降低转动部位的连接应力，提升射频链路的长期可靠性。建模过程中需要重点关注内部滑环接触副的配合间隙、中心导体的同轴度公差，以及压装台阶的尺寸精度，这些参数直接决定了接头的驻波比、插入损耗等射频性能指标，以及压装后的固定可靠性。
