125-134KHz频段低频RFID线圈转发组件

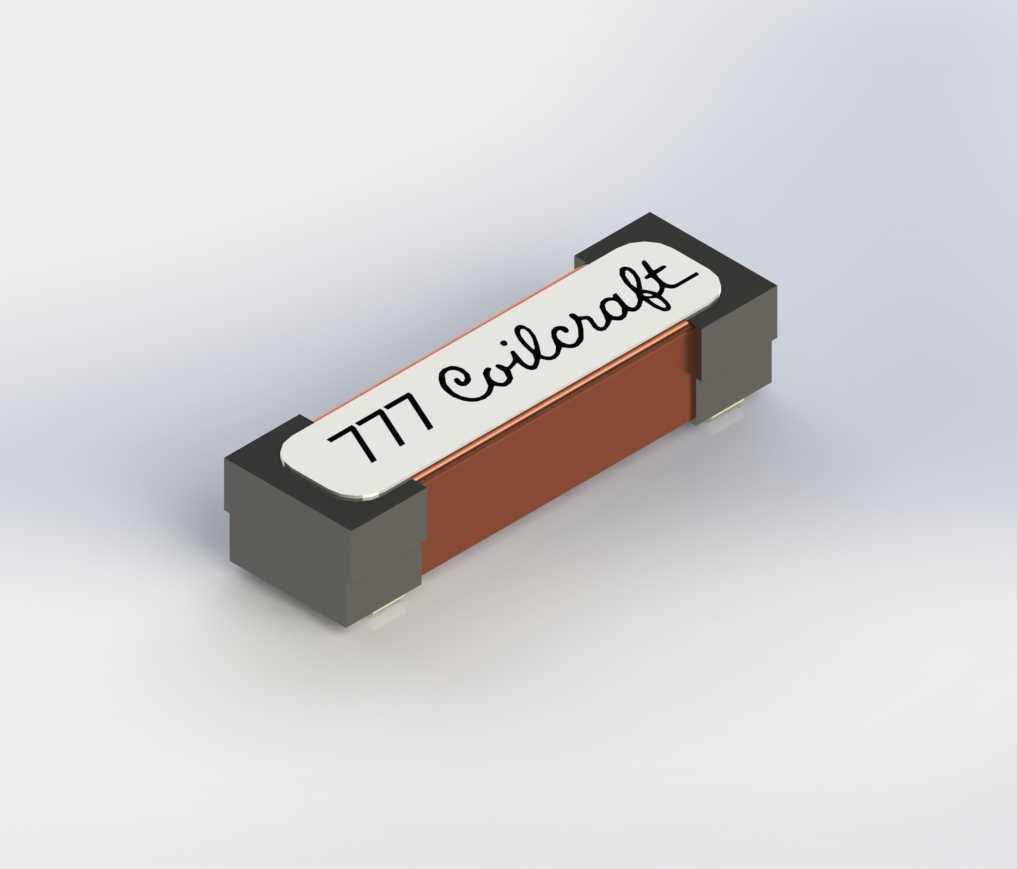

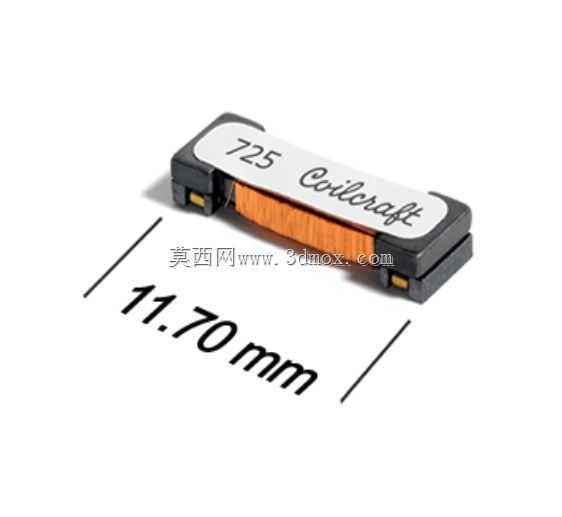

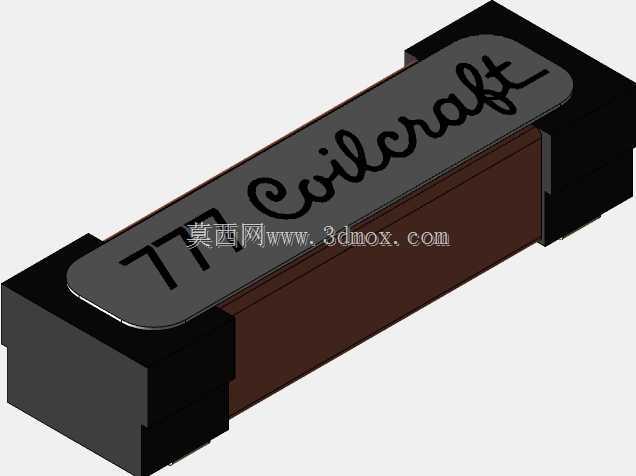

这类低频RFID转发组件，核心适配125kHz到134kHz的射频识别场景，在工业产线物料追溯、畜牧身份标识、门禁低频读卡、恶劣工况资产追踪领域应用极广，相比高频RFID方案，它的信号穿透非金属材质能力更强，能在存在轻微油污、非金属遮挡的环境下稳定完成信号交互，不会因为表层附着薄尘、塑料隔层就出现识别失效的问题。从结构设计来看，组件采用长条形塑封封装形式，两端设置硬质端盖结构，中间包裹磁芯绕线组，表层的标识区域直接做在封装顶面，不需要额外粘贴标签，避免长期使用后标签脱落、标识磨损的问题。设计过程中首先要考虑的是安装边界，这类组件通常采用表贴或者嵌入式安装，整体厚度控制在适配常规PCB板载安装的尺寸区间，长度方向预留的公差带要满足回流焊工艺的形变余量，两端的端盖做了直角限位结构，安装时可以直接卡入预设的安装槽位，不需要额外设计复杂的固定结构，能减少装配环节的工时消耗。功能特性层面，绕线组和磁芯的匹配经过阻抗校准，能在额定工作频段内保持稳定的谐振点，不会因为周边存在少量金属构件就出现频点大幅偏移，封装外壳选用耐温工程塑料，能承受产线焊接时的短时高温，也能在户外低温、高湿环境下长期工作，抗机械冲击性能满足工业设备的振动测试要求，就算安装在移动设备、运输载具上，也不会因为长期振动出现内部绕线松脱、焊点断裂的问题。建模过程中需要重点还原的是两端端盖和中间主体的配合公差，顶面标识区域的凹陷深度要和实际产品一致，方便后续做渲染时匹配丝印效果，绕线部分不需要逐圈建模，通过外观纹理还原绕线的层叠质感即可，重点要保证整体外形尺寸和安装孔位、卡位结构的精度，方便结构工程师在做整机布局时直接调用，不需要反复核对安装干涉问题。这类组件在选型时，工程师最关注的就是谐振点稳定性、封装耐温等级和安装尺寸的兼容性，建模时还原这些核心结构特征，就能为后续的设备布局、结构验证提供准确的参考，避免因为模型尺寸偏差导致实际装配时出现干涉、卡位不准的问题。
