低频RFID射频识别转发器线圈组件

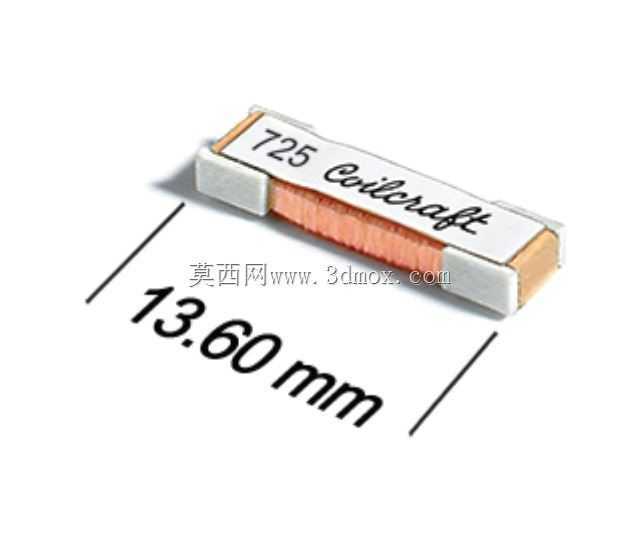

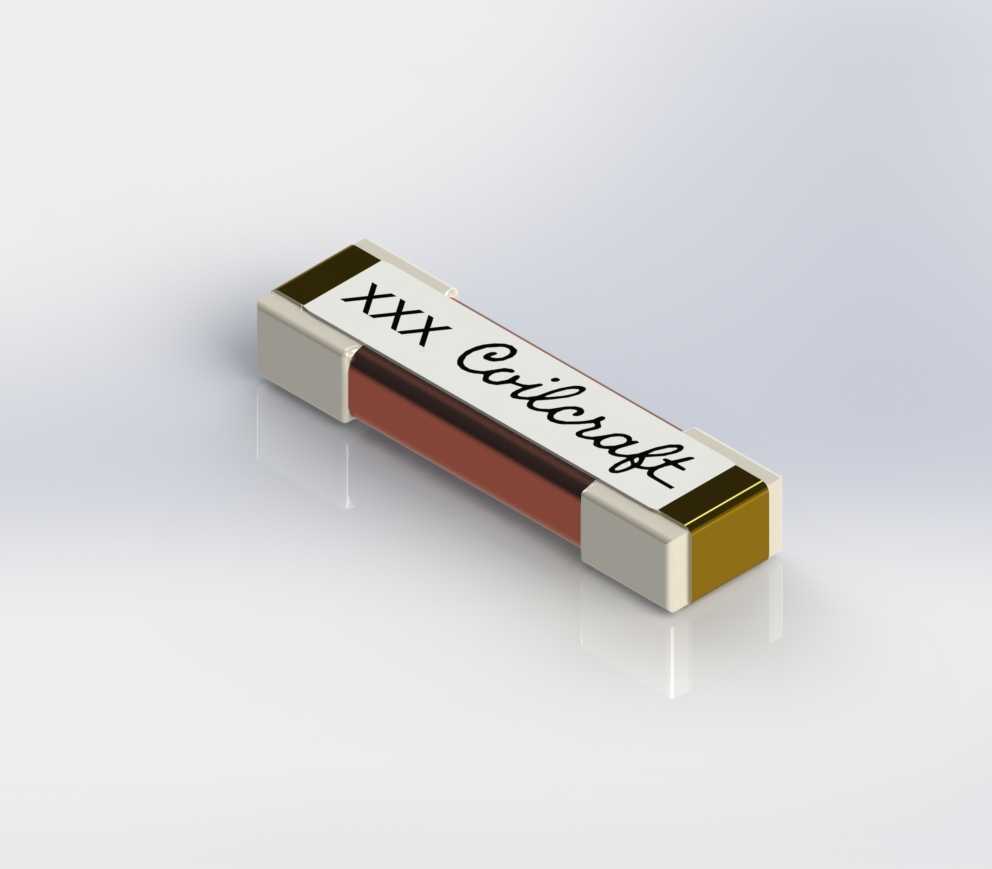

这类低频射频识别转发器线圈，核心适配125kHz到134kHz频段的RFID识别场景，在工业产线工件溯源、畜牧养殖个体标识、恶劣工况下的资产追踪领域应用十分广泛。不同于常规高频RFID元件，这类线圈组件需要在强机械冲击、宽温域波动的环境下保持稳定的谐振参数，因此结构设计上优先考虑封装的抗形变能力与磁芯的参数稳定性。从结构设计逻辑来看，该组件采用长条形矩形封装，两端设置硬质绝缘端盖固定内部绕制的漆包线线圈，中部磁芯采用高磁导率的软磁材料，能够在有限的封装尺寸内最大化线圈的感应距离，同时避免外部金属构件对射频信号的屏蔽干扰。外形上采用扁平化长条设计，整体截面为矩形，安装时可嵌入设备外壳的预留窄槽内，也可通过环氧粘接直接固定在金属构件表面，安装边界仅需预留略大于元件本体的浅槽空间，不需要额外的固定孔位，适配狭小空间内的集成需求。在功能实现层面，线圈与内置的谐振电容匹配到对应工作频段，当进入读写器的射频场范围内时，能够通过感应耦合获取能量，将存储的唯一识别码回传给读写设备，不需要额外供电，无源工作的特性让其可以在无外接电源的场景下长期服役。设计过程中需要重点考量线圈的匝数匹配、磁芯的磁导率选型，以及封装材料的耐温抗冲击性能，绕制线圈时需要严格控制漆包线的张力，避免绕制过程中漆包线绝缘层破损导致的匝间短路，同时封装时采用的灌封材料需要兼顾绝缘性能与抗老化能力，确保在油污、粉尘、高低温交替的工况下不会出现封装开裂、参数漂移的问题。这类元件在实际选型时，需要根据安装位置的金属遮挡情况调整安装间隙，若直接贴装在金属表面，需要在元件与金属基座之间增加隔磁片，避免金属涡流效应导致的感应距离衰减，同时要注意周边是否存在同频段的射频干扰源，避免信号读取失败。从三维建模的角度来看，建模时需要准确还原两端端盖的定位台阶、中部线圈的绕制区域轮廓，以及表面标识区域的位置，确保模型导入装配体后能够准确匹配安装槽的尺寸，不会出现装配干涉，同时外观面的分模线、端盖与主体的配合间隙都需要按照实际量产零件的公差进行还原，保证模型用于结构验证时的参考价值。
