航空用双联转向架轴起落架承载结构

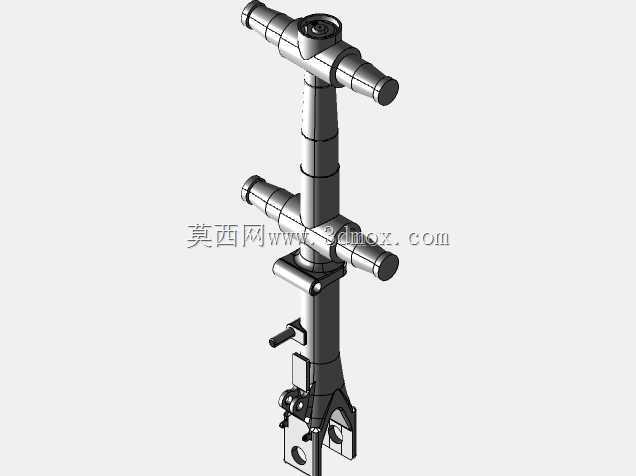

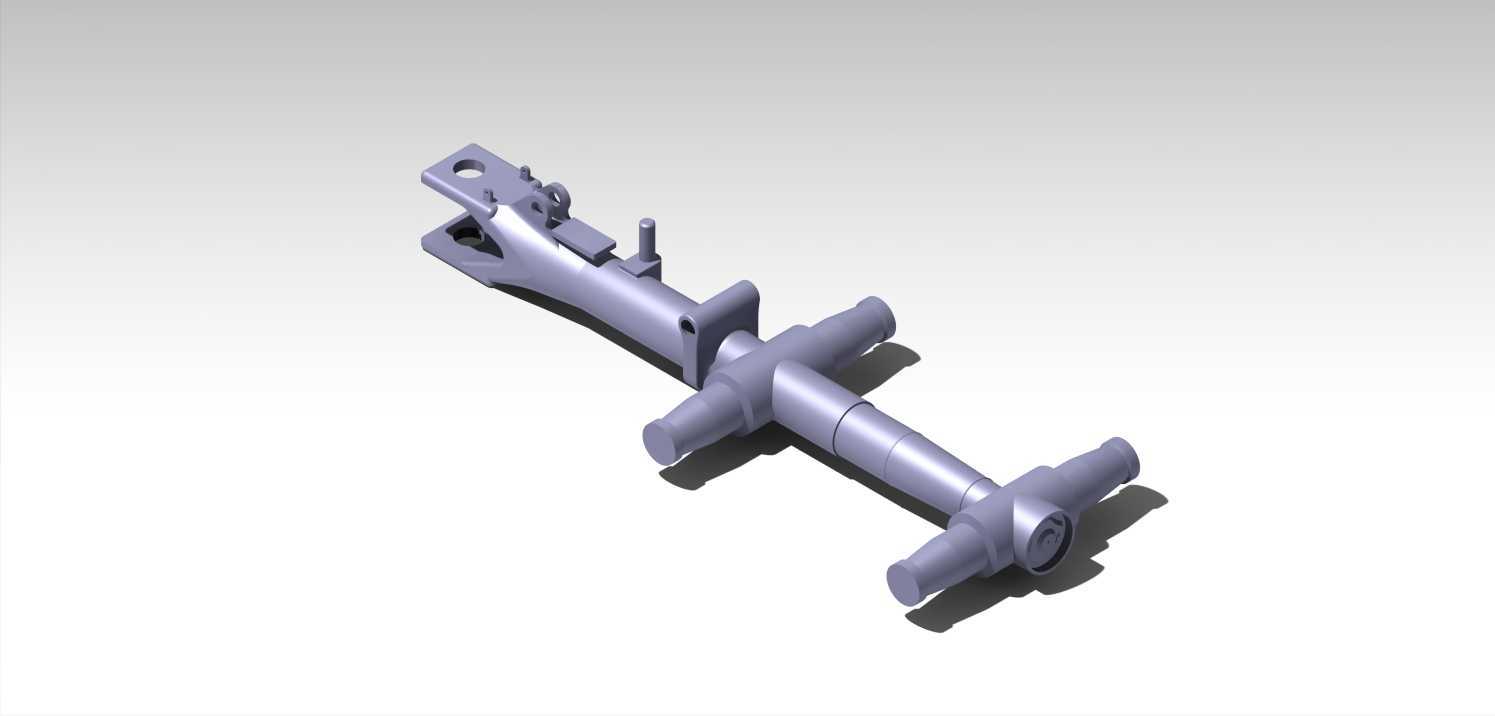

在航空航天地面保障与飞行器起降系统的结构设计场景中，这类双联布局的转向架轴起落架构件，承担着着陆阶段冲击载荷分散传递、地面滑跑阶段方向稳定控制的核心作用，区别于单轴起落架的承载逻辑，双联轴的排布能将单轮接地的集中载荷通过轴体均匀分流到两侧支撑结构，大幅降低硬着陆工况下结构件的应力峰值。从实际使用场景来看，该构件主要适配中小型固定翼飞行器的主起落架单元，在滑跑转向过程中，轴体中部的铰接结构可配合转向拉杆实现两侧轮组的同步偏转，避免单轮转向带来的轮胎偏磨与扭矩过载，轴身预留的多个安装凸台，分别对应减震支柱连接位、刹车管路固定座、轮速传感器安装面，所有安装位的同轴度公差控制在0.02mm以内，保证装配后各运动部件无卡滞。设计阶段优先考虑了载荷传递路径的优化，整体采用变截面轴体结构，在轮组安装的轴颈位置做了加粗处理并预留轴承安装挡边，中间与转向架铰接的部位做了局部挖空减重，在保证屈服强度满足2.5倍着陆冲击载荷要求的前提下，将整体重量控制在同规格实心轴结构的68%，轴体表面的安装凸台均采用一体化铣削成型，避免焊接结构带来的应力集中隐患。安装边界方面，两侧轮轴的中心距为320mm，轴体总长度为485mm，上端与减震支柱连接的铰接孔中心距轴体基准面高度为112mm，安装时需保证轴体水平度偏差不超过0.1mm/m，否则会导致滑跑过程中轮组出现偏载，两侧轴颈的轴承位直径为45mm，配合公差选用k6级，可适配常用的圆锥滚子轴承安装，轴端预留的锁紧螺纹孔规格为M12，可配合止动垫片实现轴承的轴向锁紧，防止滑跑振动导致的轴承窜动。在地面滑行遇到不平整跑道时，双联轴的铰接结构可允许两侧轮组存在最大3°的摆角差，抵消地面不平带来的附加冲击，避免载荷直接传递到机身结构，轴体上集成的锁止机构接口，可在起落架收放到位后实现机械锁止，防止空中意外放下，整个构件的所有棱边均做了R2-R3的圆角处理，避免应力集中导致的疲劳裂纹，同时减少装配过程中对操作人员的划伤风险。
