龙门桁架式移栽作业机械手结构设计

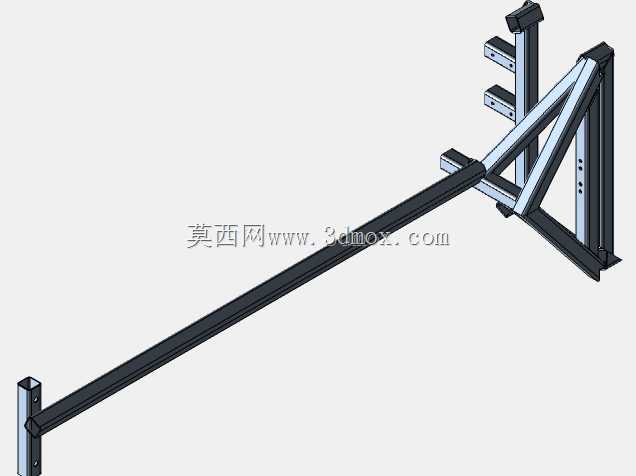

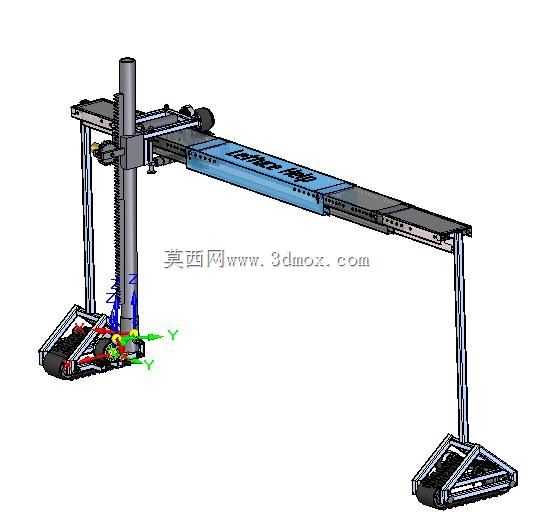

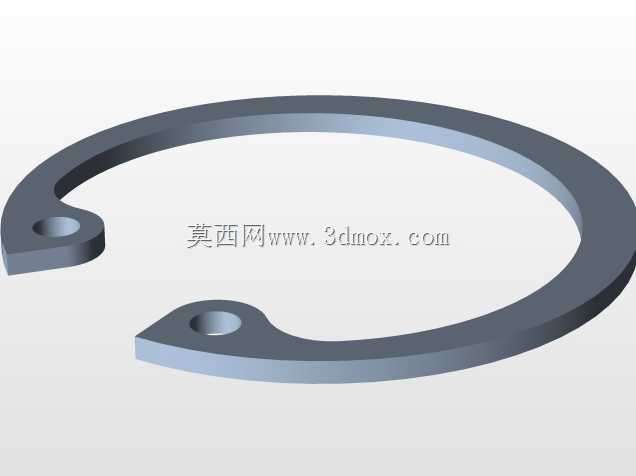

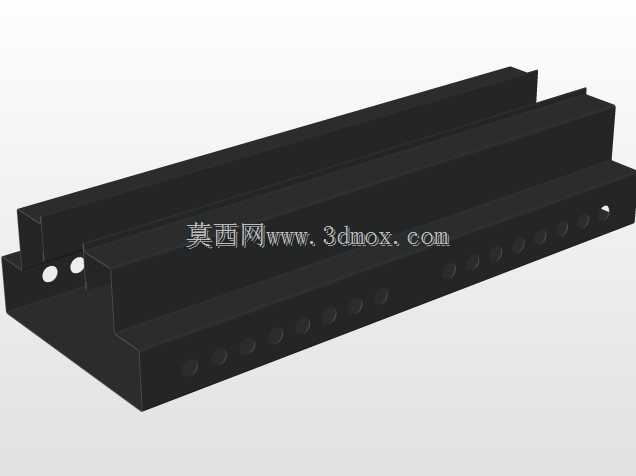

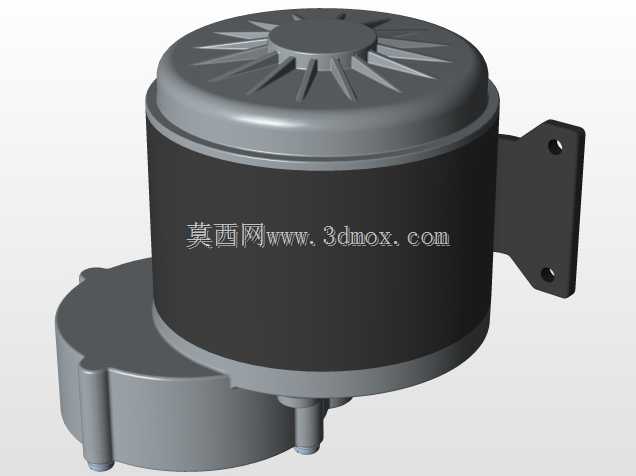

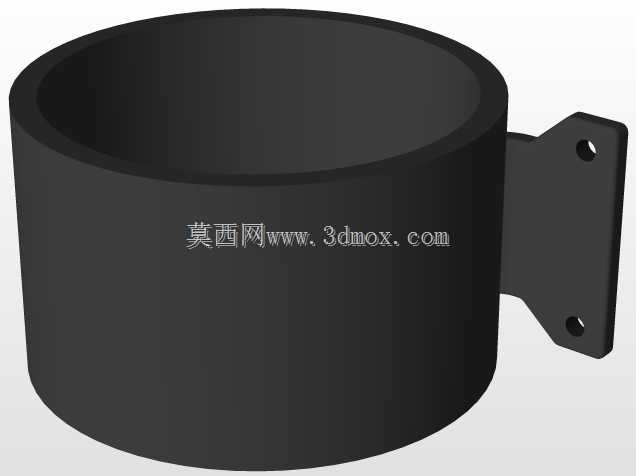

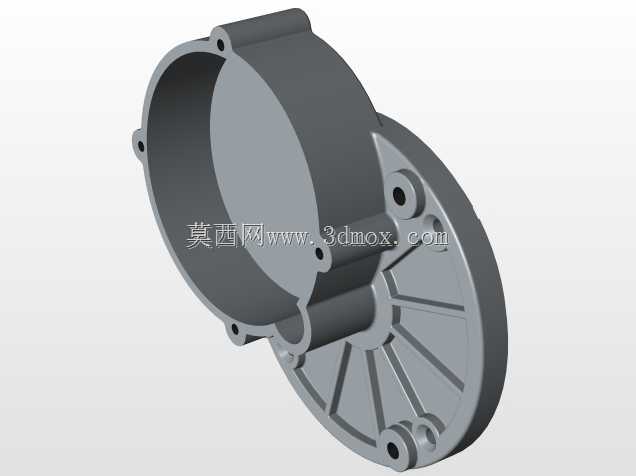

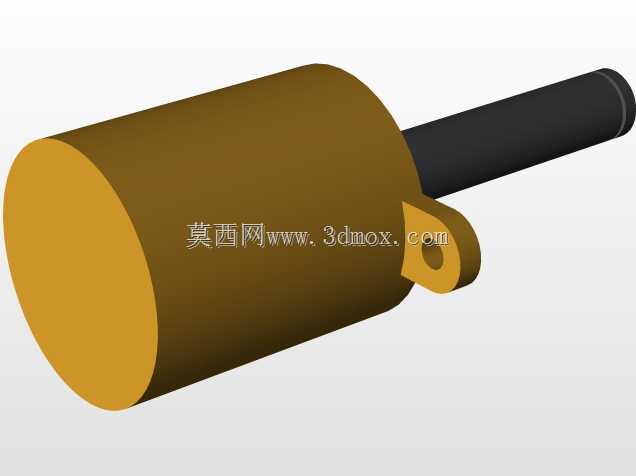

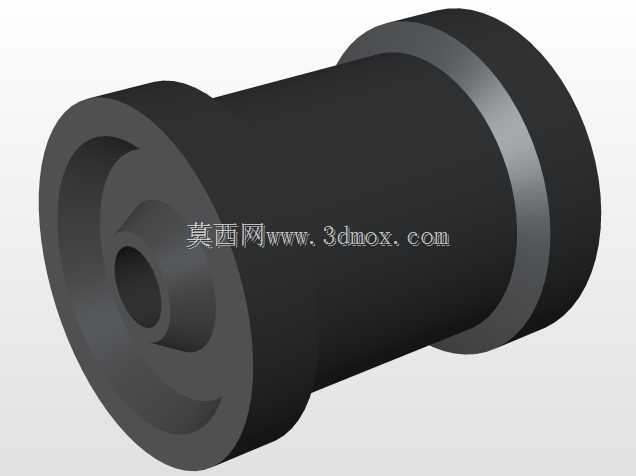

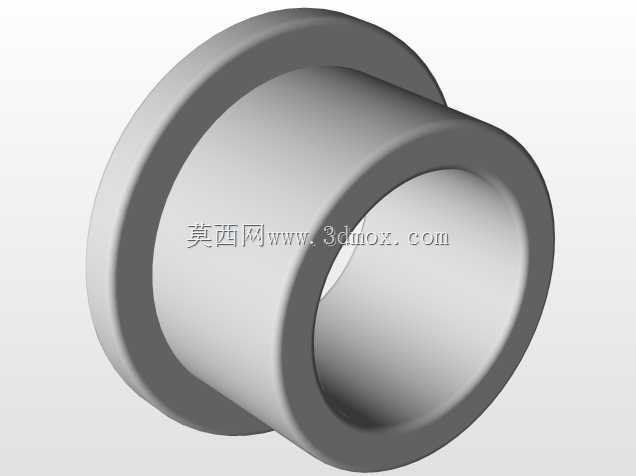

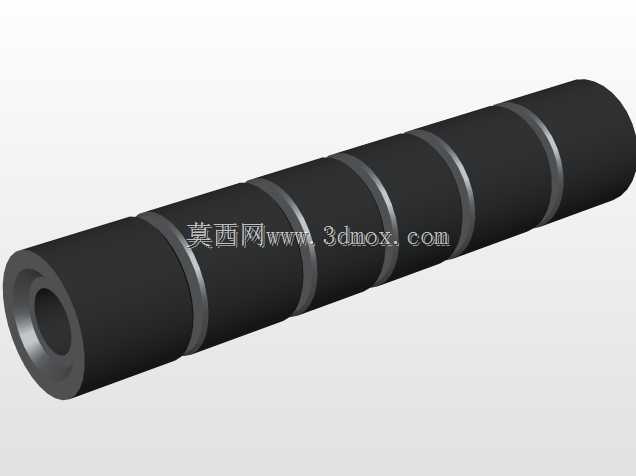

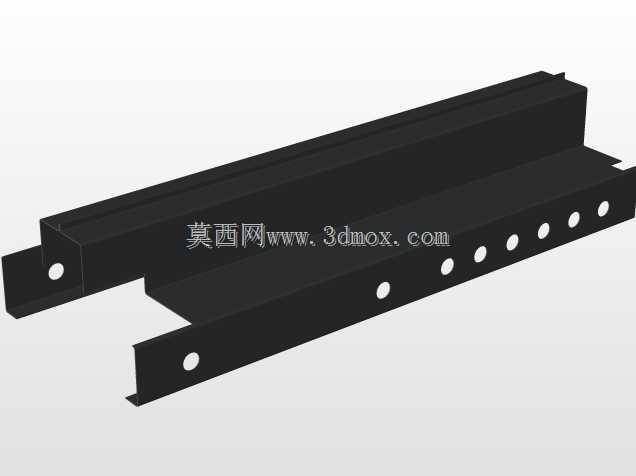

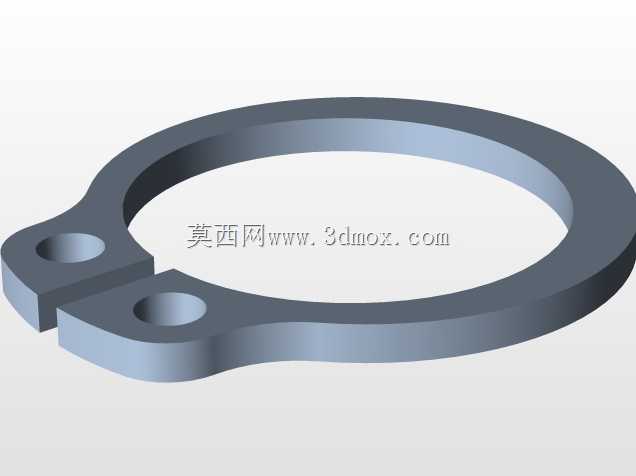

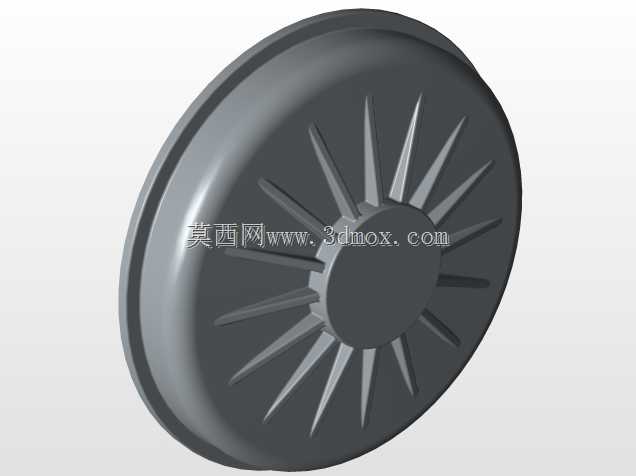

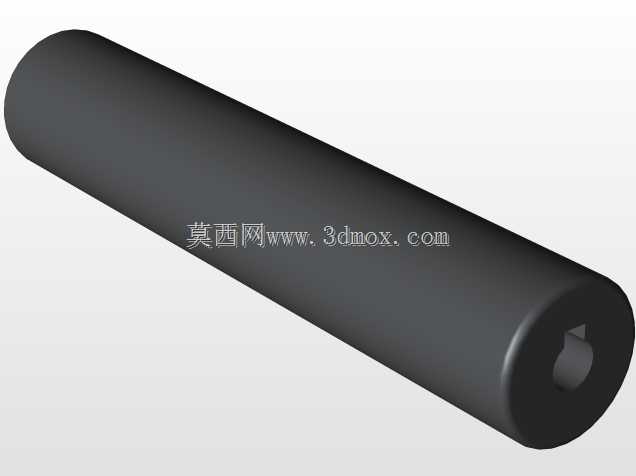

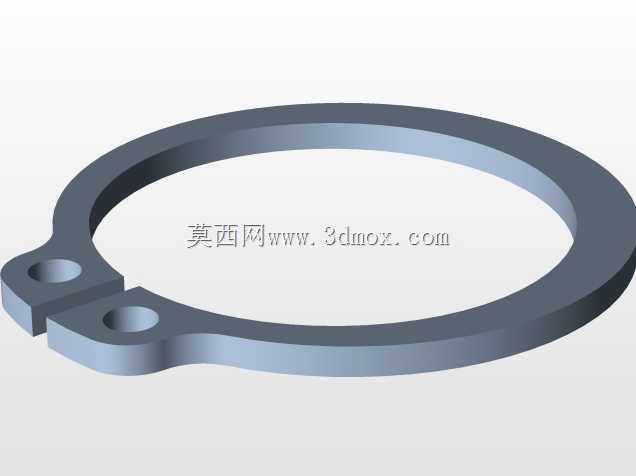

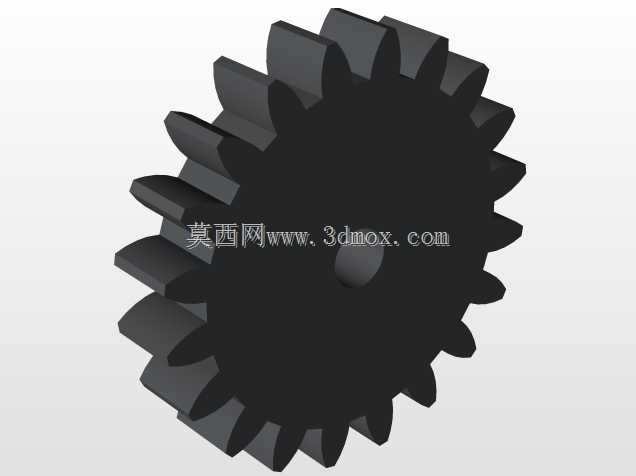

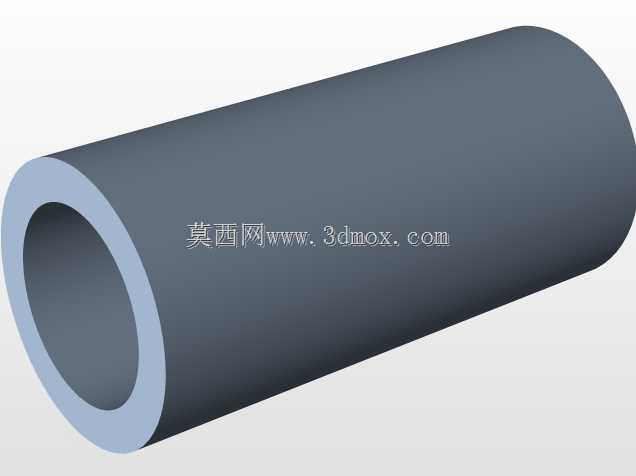

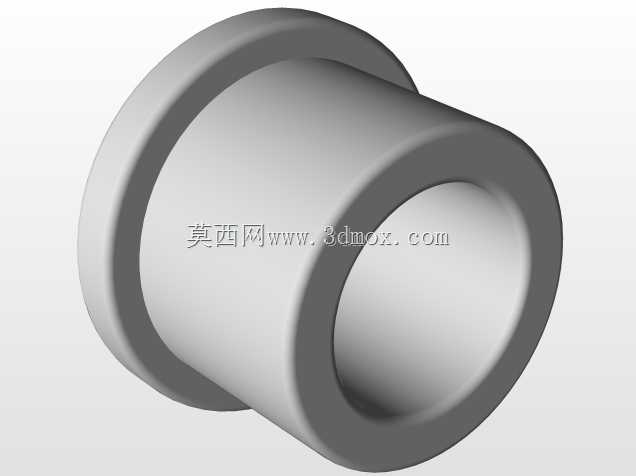

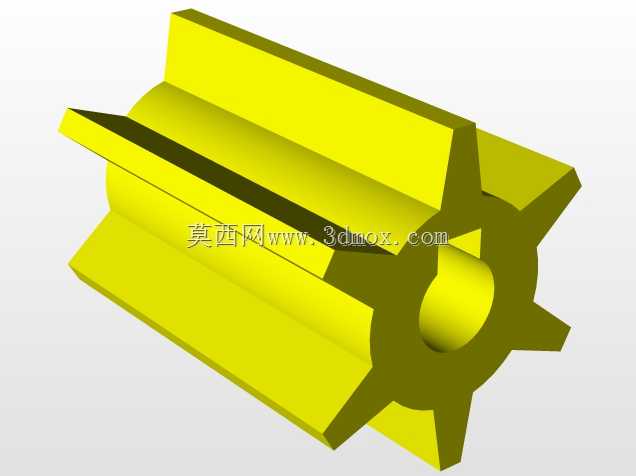

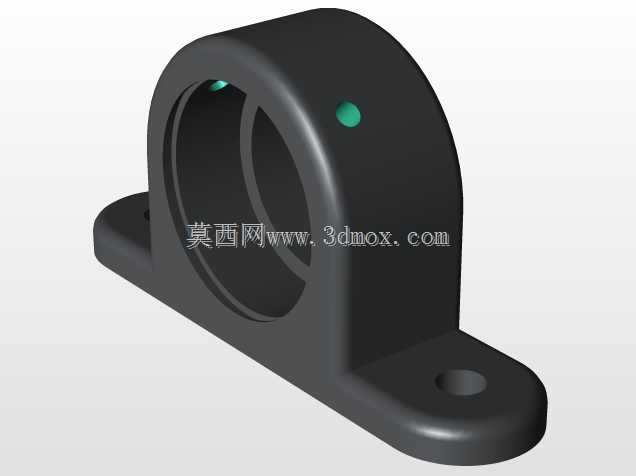

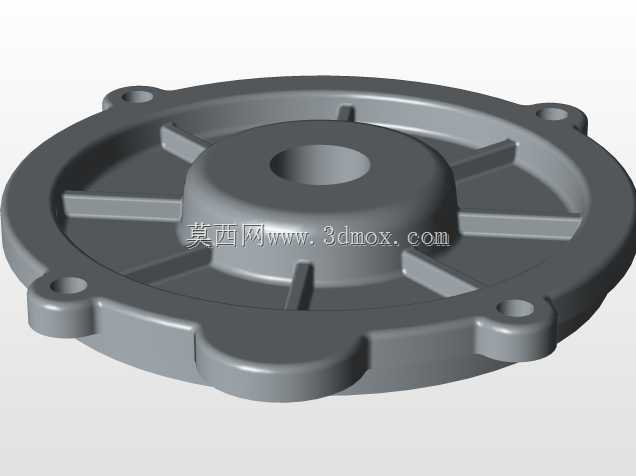

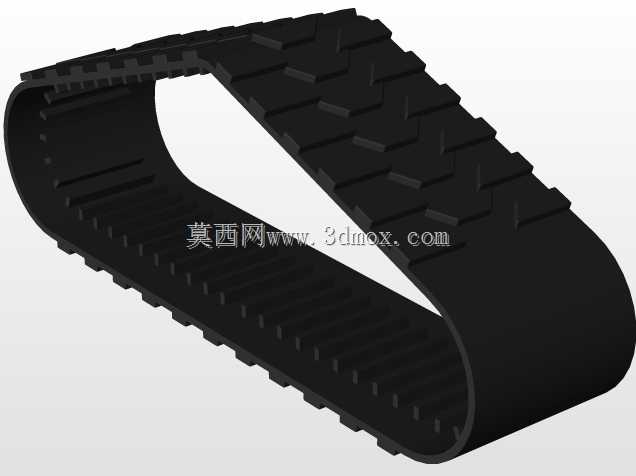

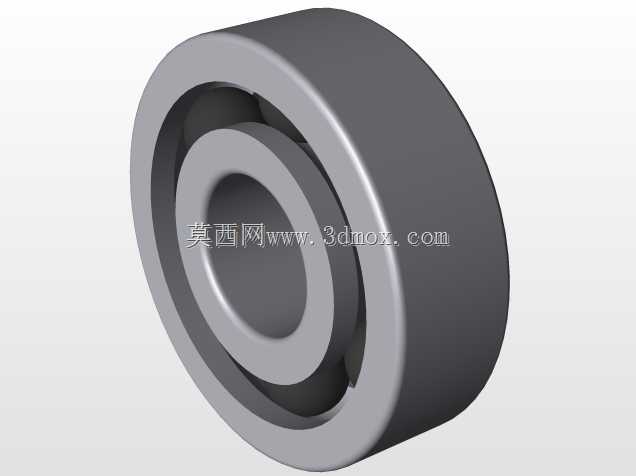

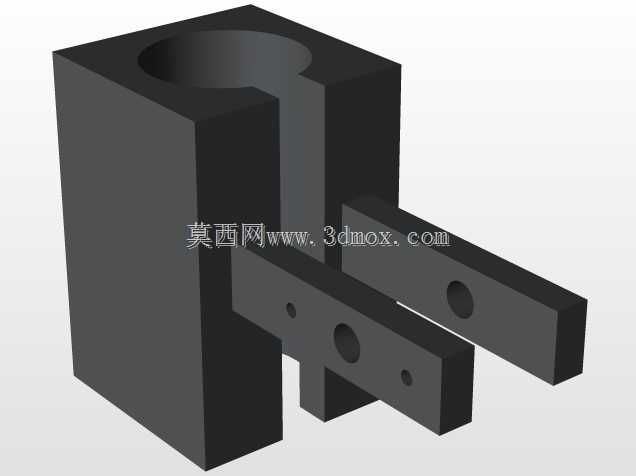

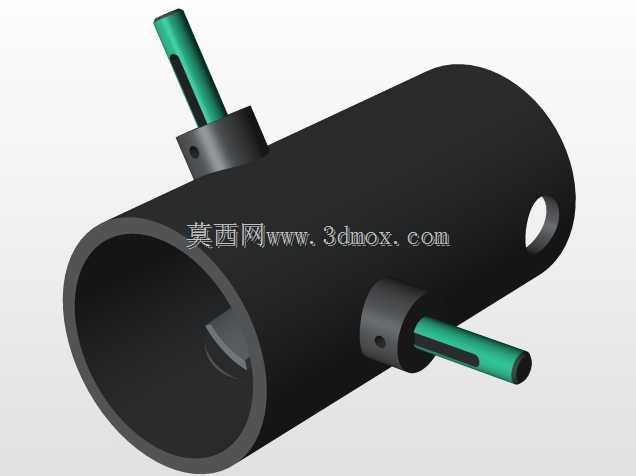

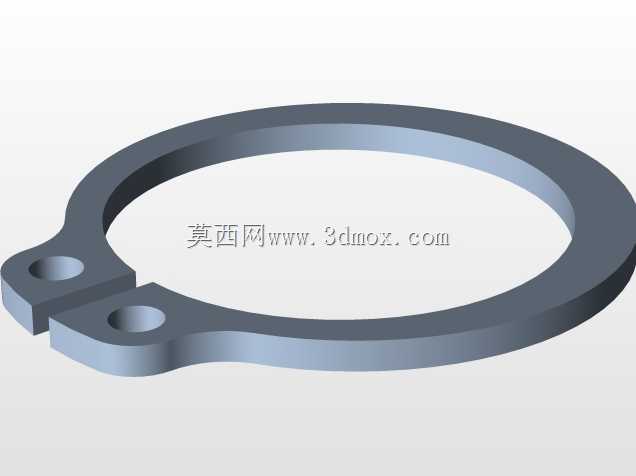

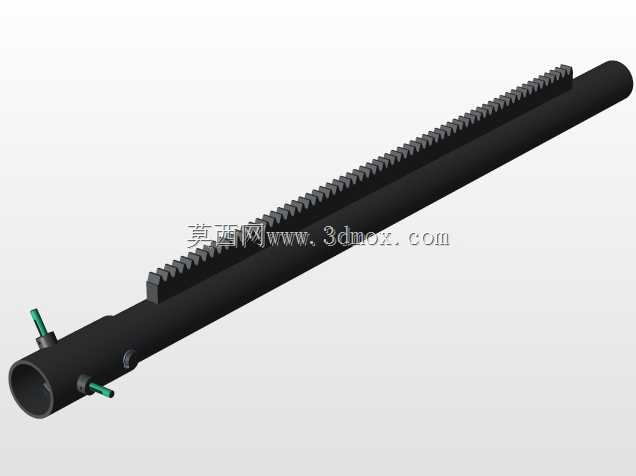

这款龙门式桁架作业设备，主要面向车间内大跨度工位间的物料转运、上下料场景设计，可覆盖长条形作业区间的多工位物料调度需求，常见于机加工产线的工件转序、仓储区域的整托物料移载、温室培育场景的作物巡检与采收辅助等工况，相比关节型机器人，其在大行程直线移载场景下的成本控制、负载稳定性更具优势。设备采用双立柱支撑的龙门跨架结构，两侧立柱底部设计有带安装孔的三角支撑底座，可通过膨胀螺栓直接固定在硬化地面或设备安装平台上，安装时需保证两侧立柱的安装基准面平面度公差控制在0.2mm/m范围内，避免横梁运行时出现卡滞、导轨偏磨问题。横梁部分采用多节伸缩式臂体结构，最外侧臂体通过滑块组件与立柱侧的垂直导轨连接，可实现Z轴方向的升降调整，伸缩臂内部通过同步带传动配合线性导轨实现各节臂的有序伸出与收回，最大伸出状态下的臂端下挠量控制在臂长的1/1000以内，保证末端执行器的定位精度。垂直立柱侧集成了传动齿条与导轨组件，由伺服电机配合减速机驱动齿轮沿齿条运动，带动整个横梁组件完成Z向高度调整，可适配不同高度的工位对接需求，比如对接不同高度的机床工作台、输送线辊面时，无需额外调整工位高度即可完成物料交接。末端执行器安装位预留了标准法兰接口，可根据实际作业需求更换夹爪、吸盘、采收执行端等不同工装，比如在机加工场景可更换气动卡盘抓取轴类、盘类工件，在农业场景可更换采收夹具完成作物采摘作业。设计过程中对臂体截面做了加强筋优化，在保证整体结构刚度的前提下尽可能降低臂体自重，减少移动过程中的惯性冲击，各运动轴的两端均设置了硬限位与缓冲胶块，避免超程运行造成结构损坏。走线采用拖链内置布局，所有动力线缆、信号线缆均收纳在拖链内部，随臂体运动同步弯折，避免线缆外露造成剐蹭、缠绕风险。设备的X轴行程可根据现场安装跨度调整，适配3米到12米不等的作业区间，Z轴升降行程可根据工位高度差定制，常规配置下可覆盖0.5米到2米的高度调整范围，安装时需预留两侧立柱外侧至少500mm的维护空间，方便后期对传动组件、导轨滑块做润滑、紧固等日常维护作业。
