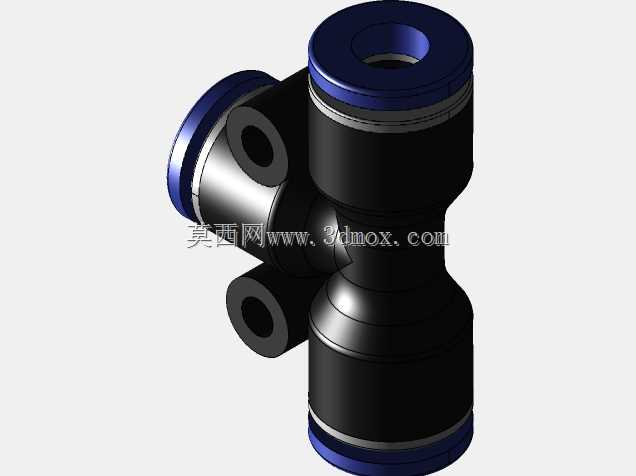

气动管路用6mm快插T型三通接头结构

这款T型快插接头主要面向气动控制回路的支路分流场景，在小型自动化设备的气路排布、轻工机械的气动执行件供气管路、实验室气动试验台的气路拓展中都有广泛应用，能够在不截断主气路的前提下，快速引出侧支气路为末端气缸、气动夹爪、气吹喷嘴等元件供气，相比传统螺纹式三通接头，省去了缠绕生料带、拧螺纹的工序，现场布管效率能提升六成以上。接头整体采用T型三通结构，三个接口均适配外径6mm的气动软管，也就是英制1/4英寸规格的常用气动气管，主通路为上下贯通的直连结构，侧接口垂直于主通路轴线布置，三个接口的快插结构完全一致，内部都集成了不锈钢卡爪、丁腈橡胶密封圈以及释放环，插管时只需将气管切平后直接推入接口，卡爪会自动卡紧气管外壁，密封圈同步完成径向密封，无需额外固定件即可承受1MPa以内的工作气压，拔管时只需按下接口端部的蓝色释放环，卡爪张开即可轻松拔出气管，可反复插拔使用不会出现密封失效的问题。设计过程中优先考虑了现场安装的操作空间，接头主体的最大外径控制在14mm以内，侧接口的外伸长度仅为12mm，在密集排布的气路管路中不会和相邻接头产生干涉，三个接口的端部释放环都做了防滑滚花处理，即使戴劳保手套操作也能轻松按压。接头主体采用PBT工程塑料注塑成型，兼顾了足够的结构强度与轻量化特性，表面做了哑光处理避免现场反光干扰操作，端部的蓝色释放环采用改性PP材质，抗老化性能优异，长期在车间环境下使用不会出现脆裂问题。内部流道做了圆弧过渡处理，没有直角突变结构，压缩空气通过时的压损控制在5%以内，不会因为分流导致侧支气路的气压不足，同时流道内壁光滑无毛刺，不会积累管路中的冷凝水与杂质，降低了气路堵塞的风险。安装时不需要额外的工具，只需确认气管端面平整无毛刺，插入后轻拉气管确认卡紧即可完成安装，密封性能可靠，在0.8MPa的常规工作气压下不会出现漏气问题，适配绝大多数工厂常规气动系统的工作压力范围，不管是新设备的气路组装还是旧设备的气路改造，都能快速完成管路的连接与分流，减少现场安装的工时消耗。
