气动管路用异径快插对接接头结构

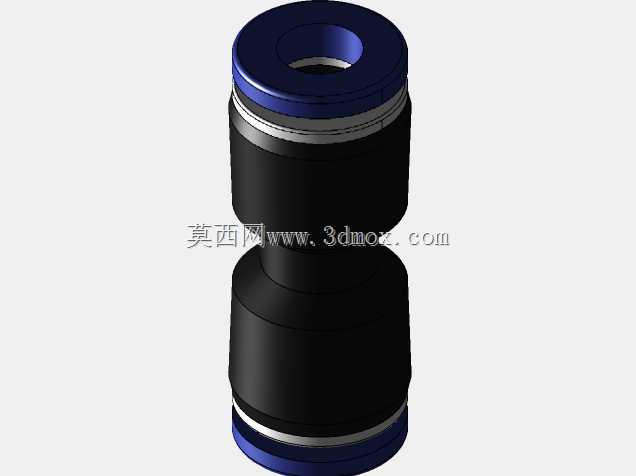

这款快插对接接头主要面向气动管路系统的异径连接场景，在自动化生产线气动回路、小型气动设备气路排布、实验室气动试验台架搭建等场景中，常用来实现两种不同外径气动软管的直通对接，无需额外套丝、焊接或使用辅助密封件，徒手即可完成管路装拆，能大幅降低气路布设、后期维护的操作耗时。接头两端采用差异化的适配口径，一端对应1/4英寸规格气动软管，另一端适配6mm外径气动软管，解决了现场布线时不同规格气管转接需要额外加装变径套的问题，减少了气路的连接节点数量，也就相应降低了节点泄漏的风险。从结构设计来看，接头主体采用对称式的快插锁紧结构，两端均内置弹性卡爪、密封胶圈与定位止挡，气管插入时，卡爪会在气管外壁形成均匀的咬合锁紧力，即便气路存在0.8MPa以内的常规工作气压波动，也不会出现气管脱开的情况；内置的丁腈橡胶密封胶圈在气管插入后会紧密贴合气管外壁，保证气路的密封性能，常规工况下无需额外缠绕生料带等密封材料。接头中部的变径过渡段采用平滑的内流道设计，没有突兀的截面突变，能减少压缩空气通过时的局部压力损失，避免因流道突变产生的紊流噪音，这一点在靠近操作工位的气路布设中尤为重要，能有效降低车间气动系统的整体运行噪音。外形上接头整体为圆柱形对称结构，最大外径控制在适配安装空间的合理范围内，安装时不需要预留过大的操作空间，即便在密集排布的阀岛出线气路、设备内部狭窄的走线腔体内，也能顺利完成装拆操作。两端的蓝色端盖为快插结构的解锁按压位，需要拆卸气管时，只需将端盖向接头主体方向按压，即可带动内部卡爪张开，顺利拔出气管，反复装拆多次后卡爪的锁紧力也不会出现明显衰减，适合需要频繁调整气路布局的试验场景或设备改型场景。接头主体的外壳采用硬质工程塑料材质，兼顾了结构强度与轻量化需求，不会给轻质气动管路带来额外的负重，同时具备一定的耐油污、耐弱腐蚀性能，能适配车间常规的切削液、润滑油飞溅环境，不会短时间内出现壳体开裂、老化脆化的问题。在实际选型使用时，需要注意确认两端对接气管的外径公差，确保气管外径在快插结构的适配公差范围内，避免因气管外径偏小导致密封失效、锁紧力不足，或是外径偏大造成插管困难、卡爪损伤；布设管路时也要注意避免接头承受过大的径向拉扯力，虽然快插结构本身具备一定的抗拉能力，但长期承受径向偏载会加速内部密封件的磨损，缩短接头的使用寿命。
