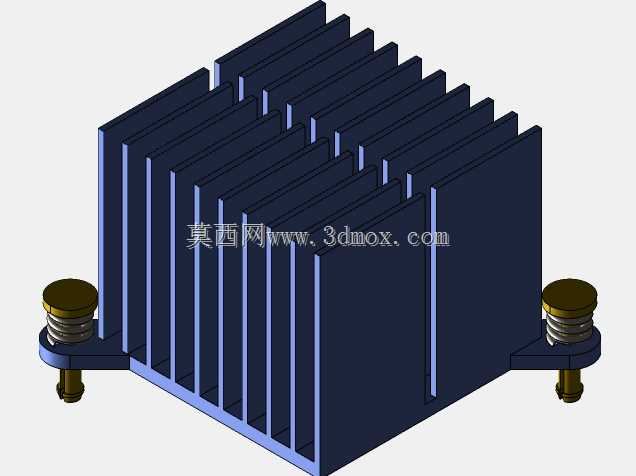

带弹簧压扣的剖槽式铝制散热结构

这款散热结构主要面向小功率板载芯片、工控主板模块、嵌入式主控单元的被动散热场景，在无强制风冷的密闭工控机箱、低功耗嵌入式设备、小型通讯终端内部都能适配使用，不需要额外搭配风扇即可完成热量传导扩散，避免积尘与风扇运转带来的振动、噪音问题，适合对运行稳定性要求较高的工业现场设备使用。从结构设计来看，主体采用等间距平行鳍片布局，鳍片之间预留均匀的通风间隙，既可以通过垂直方向的空气自然对流带走鳍片表面蓄积的热量，也能在有辅助风冷的场景下让气流顺畅穿过鳍片间隙，提升整体换热效率。鳍片与底部基座采用一体化成型思路，减少拼接带来的接触热阻，基座底面为平整加工面，安装时可搭配导热硅脂或者导热垫片与芯片表面紧密贴合，将芯片工作产生的热量快速传导至整个鳍片阵列。两侧的安装结构采用带弹簧的压扣式设计，压扣底部带有定位柱，可直接插入PCB板对应的安装孔内，通过弹簧的预紧压力将散热基座牢牢压在芯片表面，不需要额外打螺丝固定或者使用背胶粘贴，既可以避免安装时压力不均压坏芯片核心，也能抵消设备长期运行中热胀冷缩带来的应力变化，保证散热界面始终保持稳定贴合，不会因为振动、温度循环出现松脱移位的问题。在安装边界上，这款散热结构的整体轮廓方正，鳍片高度控制在常规板卡元件限高范围内，两侧压扣向外延伸的安装耳不会遮挡周边的板载电容、接口元件，安装时不需要对周边元件做避让修改，适配常规PCB板的安装孔距标准，可直接替换同安装尺寸的老旧散热件。设计过程中对鳍片厚度、间距做了匹配热功耗的优化，在保证整体结构强度、避免鳍片受力弯折变形的前提下，尽可能扩大散热与空气的接触面积，同时控制整体重量，不会因为散热件过重给PCB板带来额外的弯曲应力，长期使用也不会出现板卡变形的问题。这类被动散热结构没有运动部件，不存在机械磨损故障，使用寿命与设备本身的服役周期匹配，不需要后期维护更换，非常适合长期不间断运行的工业类电子设备使用，在结构选型时可以直接根据芯片热功耗、安装空间尺寸做匹配，不需要额外做复杂的结构修改。
