7.5V半导体齐纳二极管三维结构

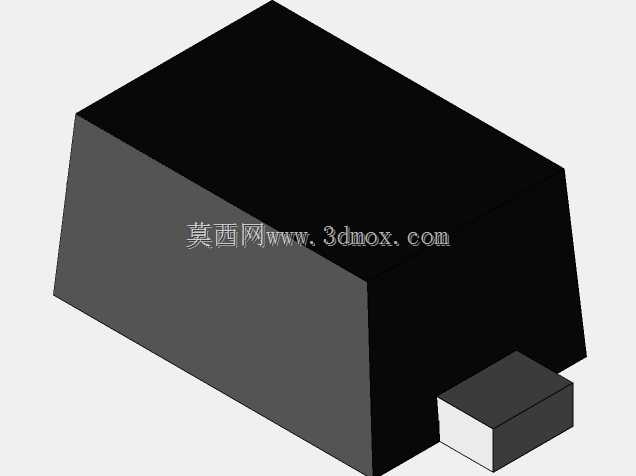

在消费类电子、工业控制板卡的电源稳压回路设计中，齐纳二极管是应用频次极高的被动保护器件，这款7.5V规格的齐纳二极管，主要承担回路钳位稳压、浪涌电压泄放的作用，常布置在MCU供电引脚前端、信号采样回路的限幅节点，避免瞬时过压击穿后端敏感器件。从三维结构来看，该模型还原了贴片封装的典型外形特征，主体采用环氧树脂包封的长方体塑封结构，一端引出贴片式焊接引脚，引脚与塑封本体的衔接处做了圆弧过渡处理，完全匹配SMT回流焊的工艺要求，建模时严格遵循对应封装的实际尺寸边界，塑封本体的长宽高比例、引脚伸出长度、引脚焊接面的平面度都做了精准还原，可直接用于PCB Layout阶段的3D布局干涉检查。设计这类小型半导体分立器件的三维模型时，首先要考虑的是装配兼容性，不能只追求外观相似，要保证模型的安装定位基准与实际器件的焊盘坐标完全对齐，否则在整机结构校验时会出现虚拟装配与实际生产不符的问题。这款模型的塑封本体侧面做了微小的极性标识凸台，对应实际器件的阴极标记，方便结构设计人员在装配校验时快速核对器件极性，避免出现装配方向错误。在实际电路应用中，这类7.5V齐纳二极管通常搭配限流电阻使用，工作时反向击穿进入稳压区，将回路电压钳位在额定值附近，其贴片封装的小体积特性，适合高密度布板的便携电子设备，比如手持测量仪器、车载控制模块、智能家居主控板等场景都能见到同规格器件的身影。建模过程中对塑封本体的棱角做了符合实际生产的微小倒角处理，没有采用尖锐直角，还原了注塑成型工艺的真实外观特征，引脚部分的厚度、宽度尺寸也完全对应量产器件的实际参数，可直接用于整机的热仿真建模、装配间隙校核，帮助结构设计人员在开模前就排查出器件与外壳、相邻元件的干涉问题，减少打样迭代次数。
